IC693MDL730

Обзор

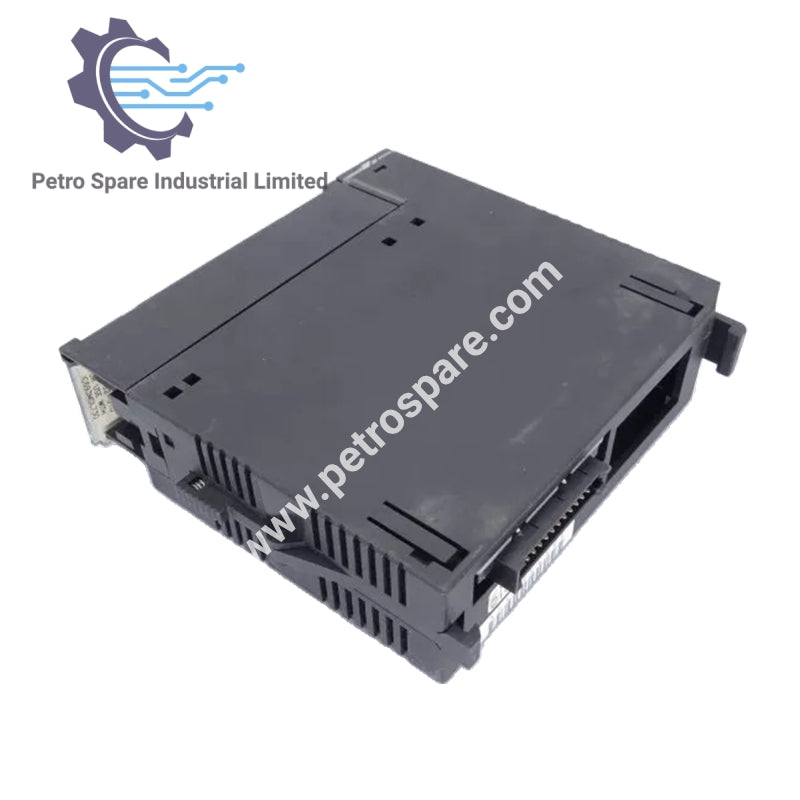

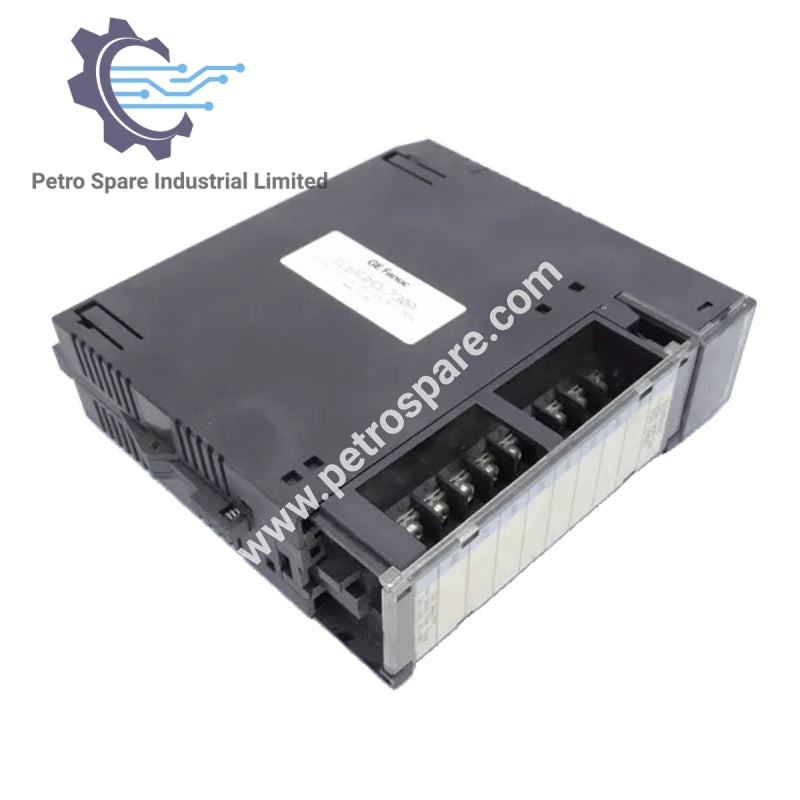

Модуль дискретного выхода IC693MDL730 для ПЛК GE Fanuc серии 90-30. Поддерживает 8 выходных каналов с выходным напряжением 12-24 В постоянного тока и обеспечивает высокую изоляцию между полевыми и логическими цепями.

Общая информация

• Производитель: GE Fanuc

• Серия: Серия 90-30

• Номер детали: IC693MDL730

• Статус жизненного цикла: Активен

• Описание продукта: Модуль дискретного выхода

• Тип питания: постоянный ток

Электрические характеристики

• Выходное напряжение питания: 12–24 В постоянного тока

• Диапазон выходного напряжения: 12-24 В постоянного тока (+20%, -15%)

• Номинальное выходное напряжение: 12 / 24 В постоянного тока

• Ток нагрузки на точку: 2,0 А

• Выходной ток: 2 ампера на точку (2 А на предохранитель при 60°C, 4 А на предохранитель при 50°C)

• Максимальный пусковой ток: 9,4 А в течение 10 мс

• Потребляемый ток: 55 мА (все выходы активны)

• Падение выходного напряжения: максимум 1,2 В

• Ток утечки в выключенном состоянии: максимум 1 мА

Времена отклика

• Время отклика при включении: максимум 2 мс

• Время отклика при выключении: максимум 2 мс

Выходные каналы и изоляция

• Количество каналов: 8 (одна группа)

• Изоляция: 1500 вольт между полевой и логической сторонами

Тип выхода

• Тип выхода: Транзисторный

---
