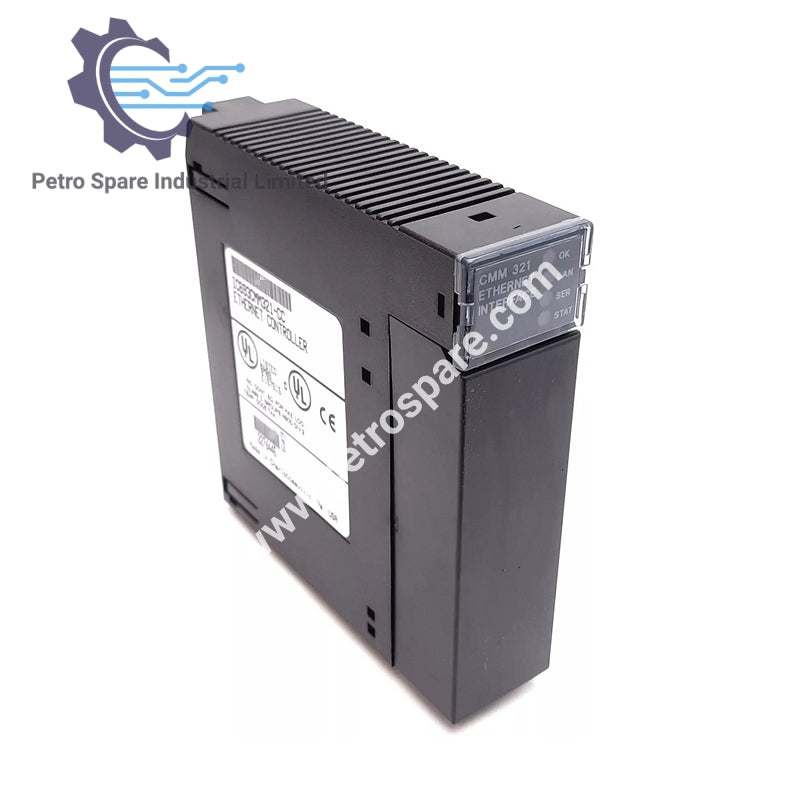

IC693CMM321

Обзор

• Производитель: GE Fanuc

• Номер продукта: IC693CMM321

• Тип продукта: модуль Ethernet-интерфейса

Функциональность

• Сетевой интерфейс: подключает ПЛК серии 90-30 к Ethernet LAN с использованием внешнего трансивера и кабеля AAUI

• Возможности клиент/сервер:

  • Клиент: инициирует связь с другими ПЛК через функциональный блок COMMREQ в лестничной программе

  • Сервер: отвечает на запросы от устройств, таких как хост-компьютеры или другие ПЛК серии 90-30

Особенности конструкции

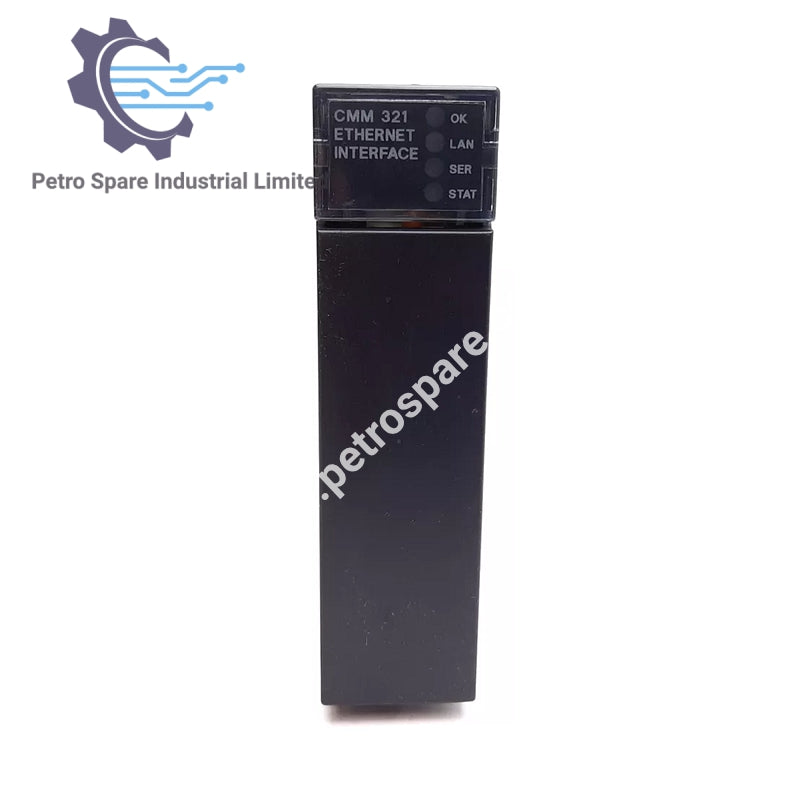

• Светодиодные индикаторы: четыре светодиода, расположенные в верхней части платы

• Кнопка перезагрузки: расположена под светодиодами для удобного доступа

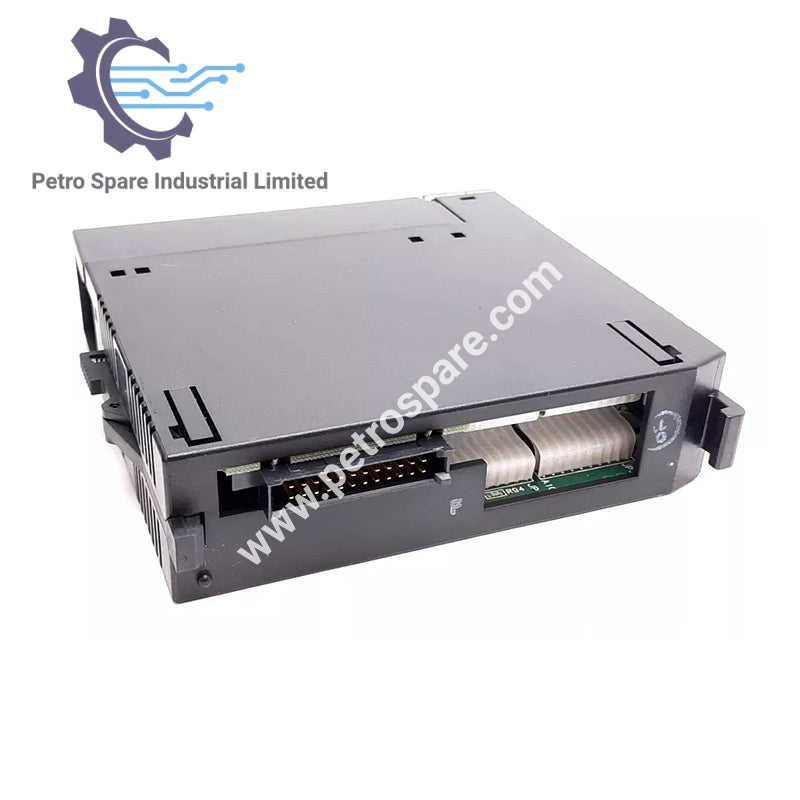

• Расположение портов:

  • Последовательный порт RS-232 (разъем RJ-11) для Station Manager

  • Последовательный порт RS-485 (15-контактный разъем D) в качестве порта загрузчика

  • 14-контактный разъем AAUI для трансивера

---
