IC693APU302

Обзор

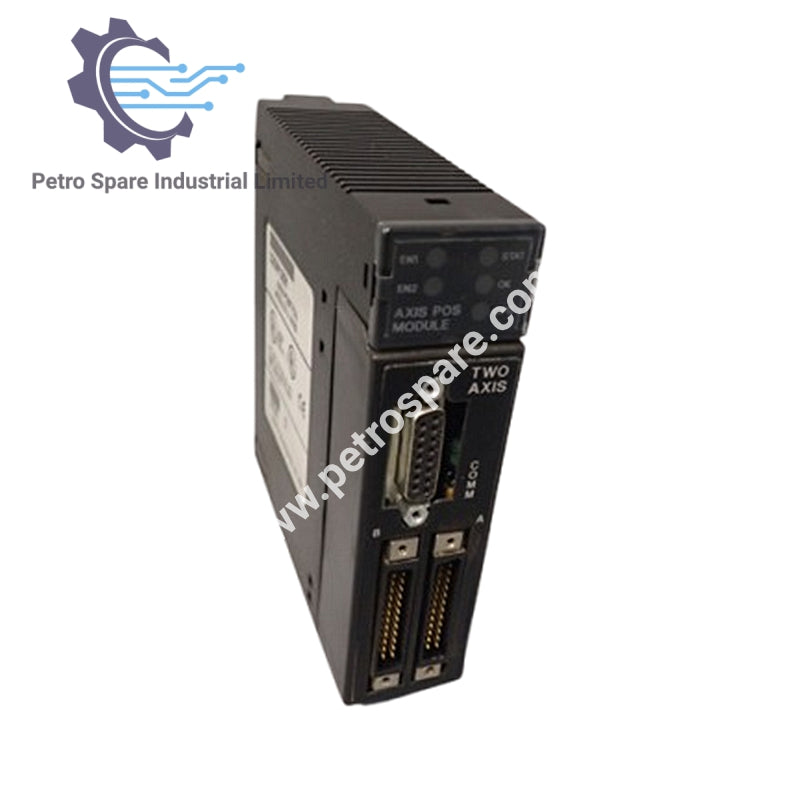

IC693APU302 является 2-осевым модулем позиционирования движения для систем ПЛК GE Fanuc серии 90-30.

Общая информация

• Модель: IC693APU302

• Система: ПЛК серии 90-30

• Поддерживаемые оси: 2

• Тип модуля: Модуль позиционирования оси

• Совместимые ЦПУ: CPU 311, 313, 323, 331 и выше

Связь и разъемы

• Порты связи: 2-осевой, 25-контактный серворазъем

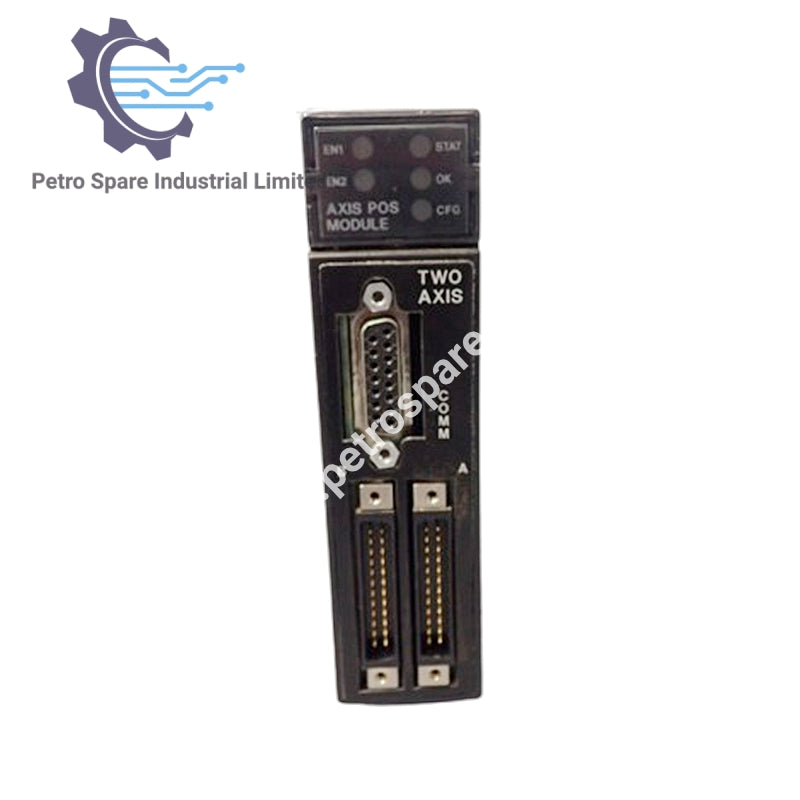

• Разъемы на передней панели: 2 × 24-контактных оси (A/B), 1 коммуникационный порт

• Типы разъемов: 24-контактный высокой плотности, 25-контактный тип D

• Совместимые кабели: IC693CBL311 (10 футов/3 м), IC693CBL319 (3 фута/1 м), IC693CBL317 (10 футов/3 м), IC693CBL320 (3 фута/1 м)

Производительность

• Режимы работы: Стандартный, Следящий

• Обновление сервоцикла: 2 мс

• Светодиоды модуля: EN1, EN2, STST, OK, CFG

• Ширина слота: Один слот

Установка

• Клеммная колодка: Weidmuller RD25 910648 или эквивалент

• Разрешенные модули: CPU 311, 313, 323: 3 модуля; CPU 331+: 8 модулей

• Модулей на базовой плате: 3

---
