IC693ALG223C

Обзор продукта

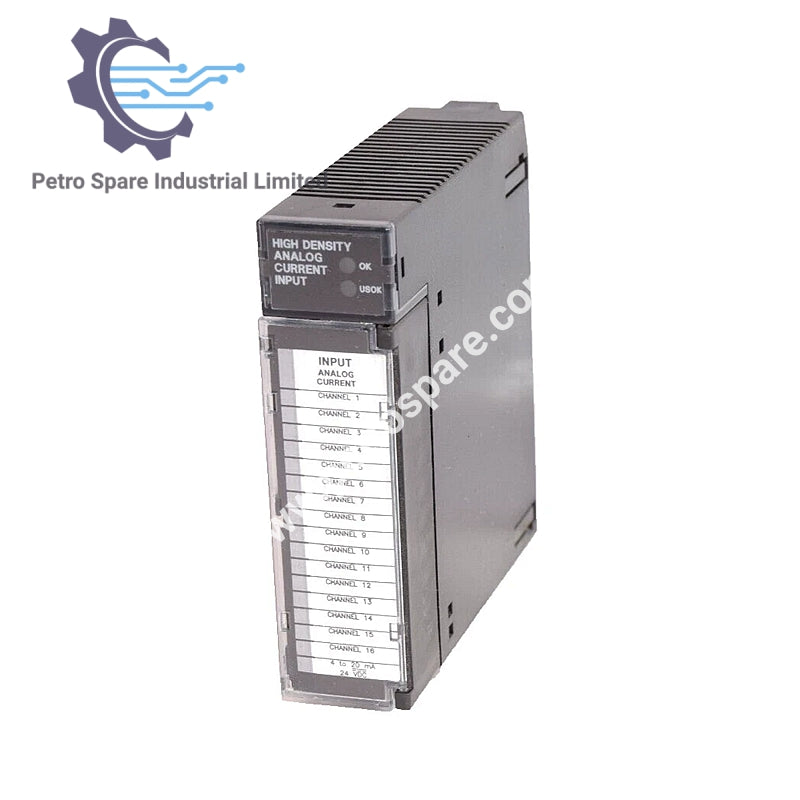

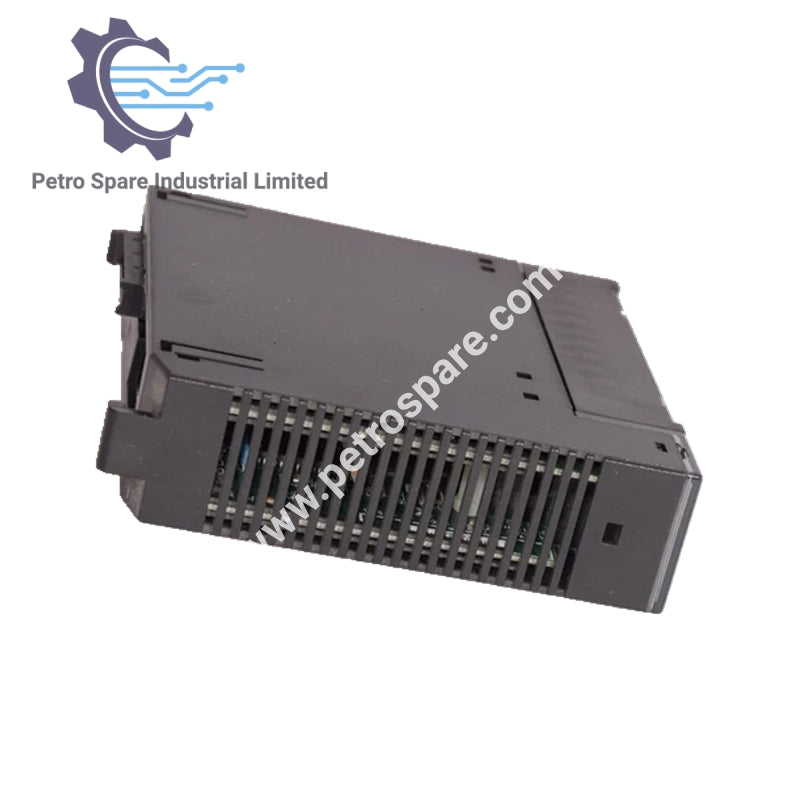

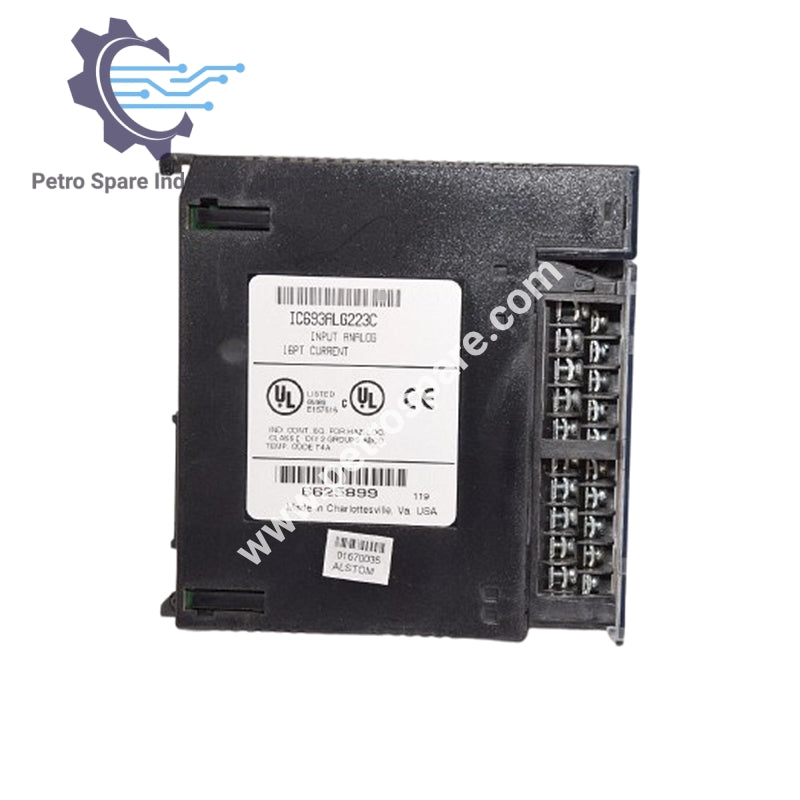

IC693ALG223C является 16-канальным аналоговым модулем входного тока для PACSystems Series 90-30 RX3i.

Общая информация

• Модель: IC693ALG223C

• Система: PACSystems Series 90-30 RX3i

• Каналы: 16, с одним концом, выбираемые

• Прошивка: Обновляемая на стойках RX3i (не 90-30)

Технические характеристики входа

• Количество каналов: Выбирается от 1 до 16

• Диапазон входного тока: 0–20 мА, 4–20 мА, 4–20 мА расширенный

• Калибровка: Заводская калибровка на 4 µA/счет или 5 µA/счет

• Ответ фильтра входа: 19 Гц

Производительность

• Скорость обновления: 13 мс (все 16 каналов)

• Последовательное сканирование: Каналы сканируются в последовательном порядке

• Обнаружение обрыва провода: Доступно в режиме 4–20 мА расширенный

Питание и изоляция

• Потребление энергии: 120 мА от шины +5 В, 65 мА от шины +24 В

• Изоляция: 250 В переменного тока непрерывно, 1500 В переменного тока в течение 1 минуты

Индикаторы и сигналы тревоги

• Состояние светодиода: ВКЛ, ВЫКЛ, ОШИБКА

• Сигналы тревоги: Высокие и низкие, настраиваемые для каждого канала

---
