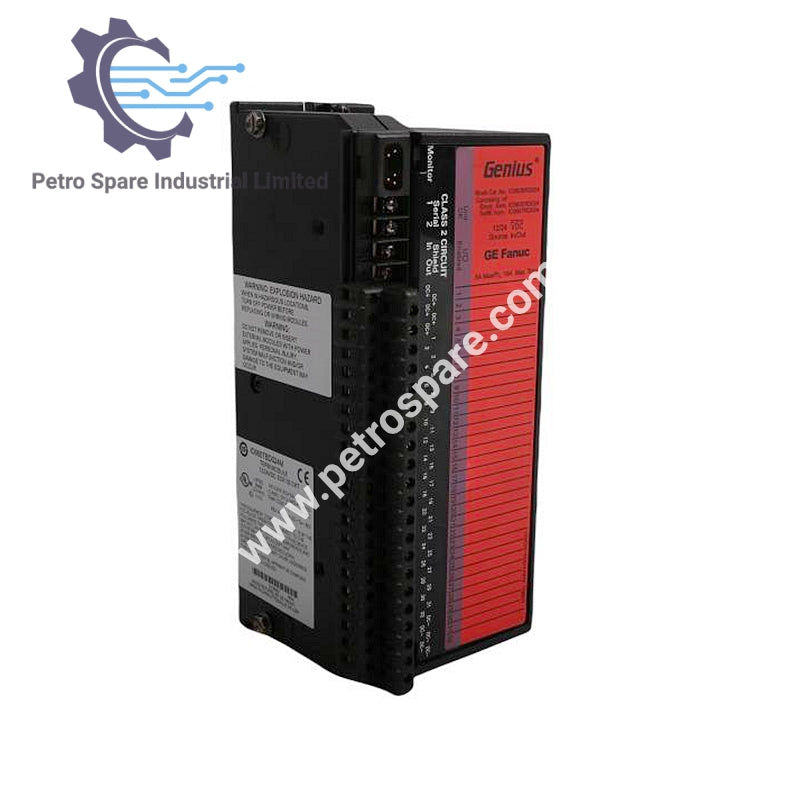

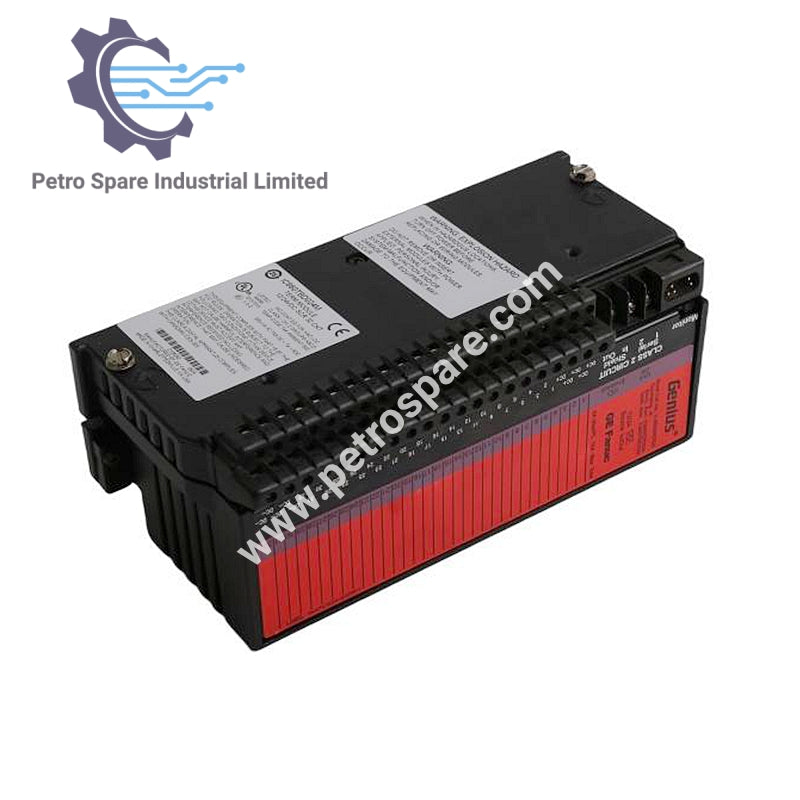

IC660BRD024

Обзор

• Модель: IC660BRD024
• Бренд: GE Fanuc
• Серия: Genius I/O
• Тип: Genius GMR Источник Выходного Блока

Ключевые характеристики

• Рабочее напряжение: 18 до 56 VDC
• Рабочий ток: 0.5 до 1.0 A
• Максимальный пусковой ток: 10.0 A
• Ток утечки при выключенном выходе: 2.0 mA
• Выходные точки: 32
• Встроенные блокирующие диоды: Да
• Ток утечки: Макс 20 µA

Совместимость с системой

• Совместимые выходные группы: Группа выходов T, Группа выходов H
• Применение: Подсистема выходов модульного резервирования Genius

Конфигурация и интеграция

• Ручной монитор Genius: Используется для конфигурации
• Установка шины: Должна соответствовать конфигурации GMR
• Конфигурация нагрузки:
  • Группа выходов T: Два блока IC660BRD024 параллельно с нагрузкой
  • Группа выходов H: Два блока IC660BRD024 параллельно с одной стороной нагрузки, блоки поглощения с другой стороны

Защита и обнаружение неисправностей

• Встроенные блокирующие диоды: Предотвращают обратный ток и неисправности
• Обратные резисторы: Для обнаружения неисправностей и защиты

Требования к питанию

• Рабочий ток нагрузки: 0.5 до 1.0 Ампер на выход
• Максимальный пусковой ток: 10.0 Ампер

Физические размеры и особенности

• Компактный дизайн: 32-точечный ввод/вывод с интегрированной защитой и диагностикой

---
