IC200MDD845G

Обзор

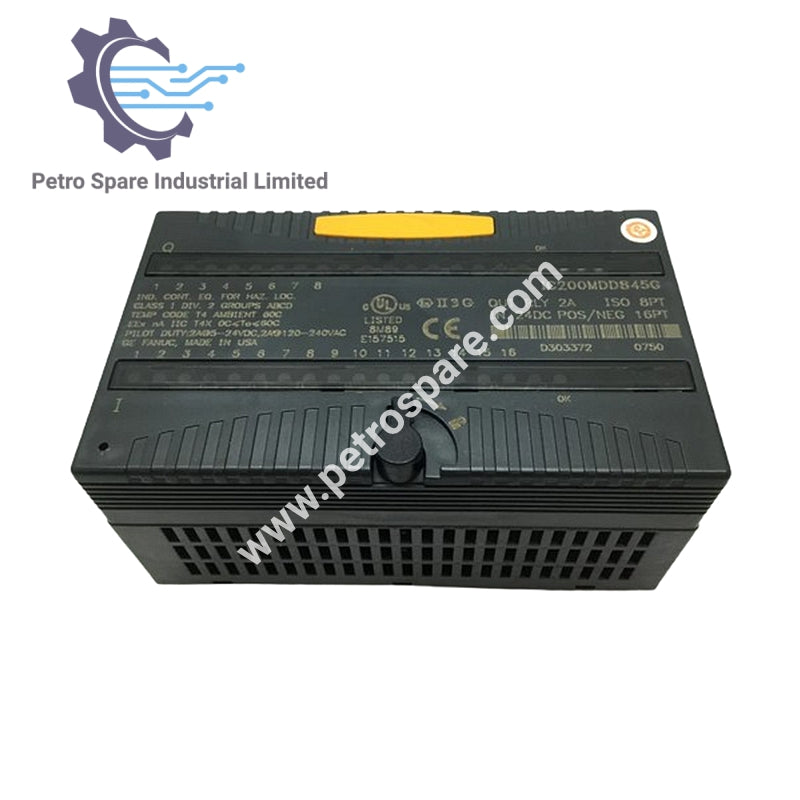

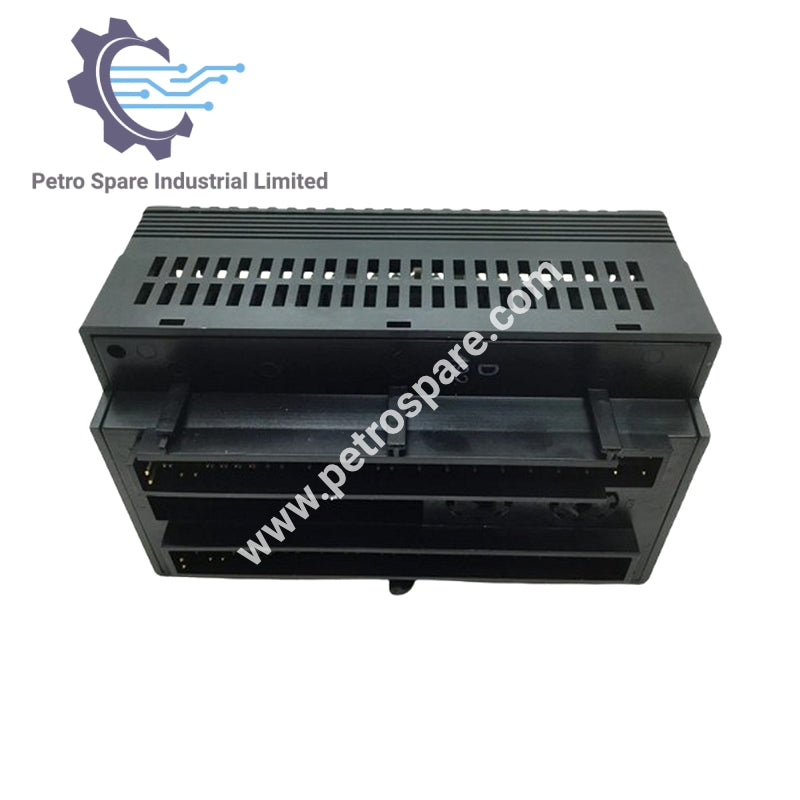

IC200MDD845G является смешанным дискретным модулем ввода/вывода GE Fanuc с 24 точками ввода/вывода.

Общая информация

• Бюллетень: IC200

• Тип продукта: Смешанный модуль

• Статус ЦПУ: Активен

Каналы ввода/вывода

• Всего точек ввода/вывода: 24

• Входные каналы: 16

• Выходные каналы: 8 контактов реле типа Form A

• Номинальный входной сигнал: 24 В постоянного тока

• Диапазон входного сигнала: 18–30 В постоянного тока

• Ток в состоянии включения: 2.0–5.5 мА

• Ток в состоянии выключения: 0–0.5 мА

• Логика выхода: 1

Электрические характеристики

• Входное напряжение: 24 В постоянного тока

• Диапазон выходного напряжения: 0–125 В постоянного тока, 0–265 В переменного тока

• Номинальное выходное напряжение: 0–125 В постоянного тока, 5/24/125 В постоянного тока; 0–265 В переменного тока, 120/240 В переменного тока номинальное

• Рейтинг выходных контактов: минимум 10 мА на точку, максимум 2.0 А (5–265 В переменного тока резистивная нагрузка), максимум 2.0 А (5–30 В постоянного тока резистивная нагрузка), максимум 0.2 А (31–125 В постоянного тока резистивная нагрузка)

• Частота: 47–63 Гц

Изоляция

• Изоляция каналов: Выходные каналы изолированы индивидуально

---
