IC200ALG620-DC

Обзор

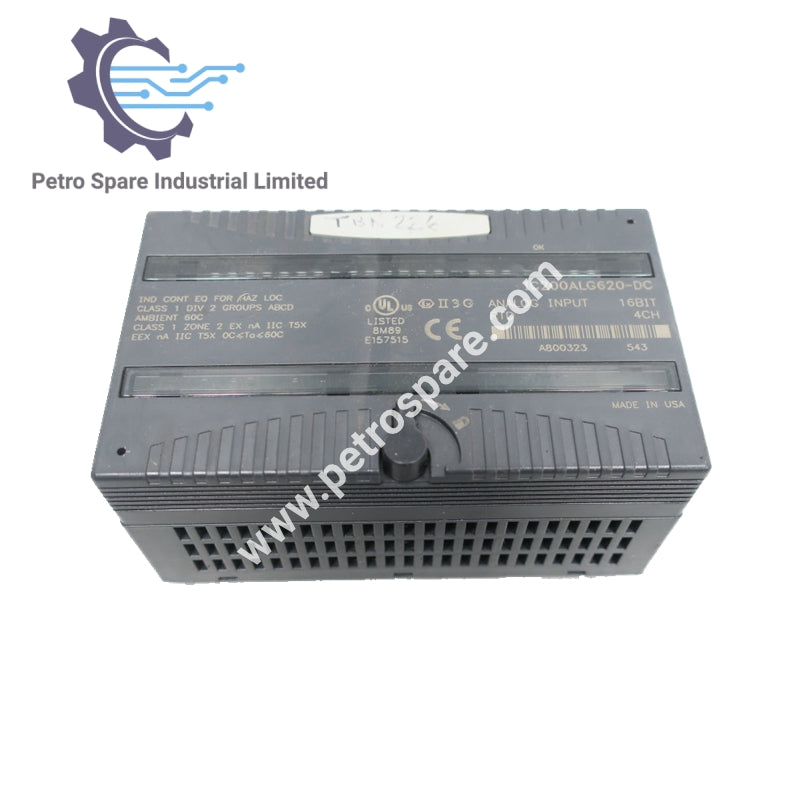

IC200ALG620-DC является 4-точечным модулем ввода RTD и сопротивления GE Fanuc.

Вход и совместимость

• Датчики RTD: Платина (25, 100, 1000 Ω), Медь (10, 50, 100 Ω), Никель (100, 120 Ω), Никель/Железо (604 Ω)

• Подключение: RTD с 3-проводным и 4-проводным подключением

• Диапазон сопротивления: 0–500 Ω, 0–3000 Ω

• Разрешение: 16 бит (цифровое 15 бит + знак)

Характеристики

• Скорость обновления: ~210 мс/канал при 60 Гц; ~230 мс/канал при 50 Гц

• Точность (25°C): ±0.15% по сопротивлению и температуре

• Температурная чувствительность: ±0.004% показания, ±1.5 µV/°C

• Изоляция:
  • Вход – корпус: 1500 В перем. тока
  • Вход – логика: 250 В перем. тока

Электрические параметры

• Напряжение шины: 5 В постоянного тока

• Ток задней панели: макс. 125 мА (выходы 5В и 3.3В)

Диагностика и ограничения

• Обнаружение обрыва RTD, короткого замыкания входа, выхода за пределы диапазона, ошибок подключения, аварий

• Максимальное сопротивление проводов: 5 Ω на провод

Эксплуатационные условия

• Рабочая температура: от 0 до 60 °C окружающей среды

---
