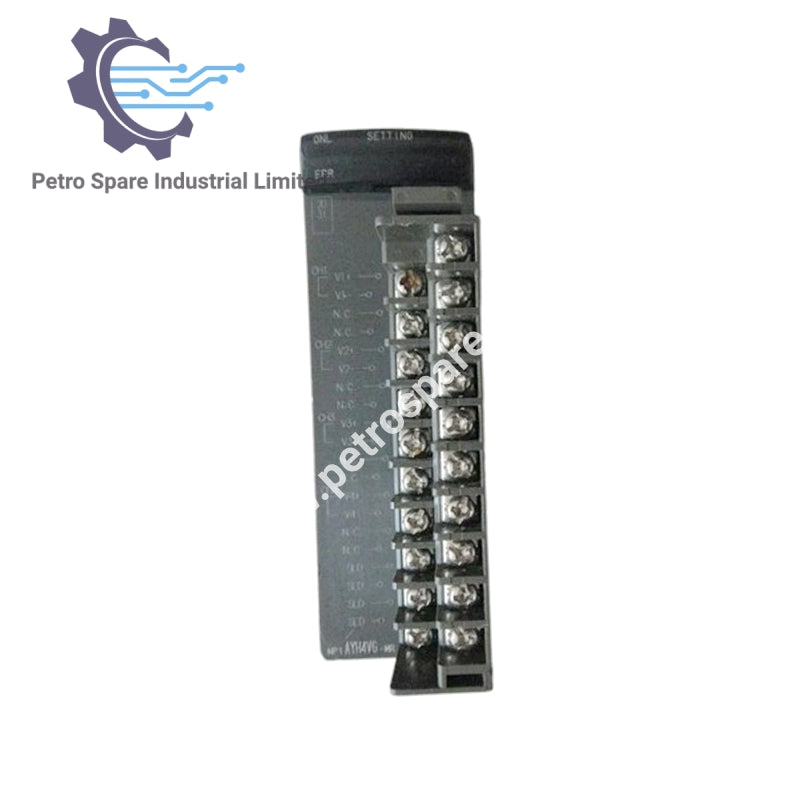

NP1AYH4VG-MR

Обзор

NP1AYH4VG-MR является модулем аналогового выходного напряжения с изоляцией между каналами от Fuji Electric, предназначенным для точного и изолированного управления аналоговым напряжением в системах промышленной автоматизации.

Общая информация

• Производитель: Fuji Electric

• Номер модели: NP1AYH4VG-MR

• Тип: Модуль аналогового выходного напряжения

Электрические характеристики

• Разрешение: 15 бит

• Точность опорного значения (полный масштаб): ±0,1% или меньше (18 до 28°C)

• Формат цифрового входа: тип INT (целое число)

• Время задержки выхода: ≤ 0,6 мс + тактовое время

• Внутреннее потребление тока: 24 В DC, 200 мА или меньше (используются все каналы)

• Занимаемые слова: 8 слов (Вход: 4, Выход: 4)

Изоляция и безопасность

• Метод изоляции:

• Между внешним клеммником и внутренней логикой: фотопара/преобразователь

• Между каналами: преобразователь

• Диэлектрическая прочность: 1000 В AC, 1 минута

Подключение и проводка

• Внешние проводные соединения: Отсоединяемый винтовой клеммник (M3), 10 полюсов

• Подходящий размер провода: AWG #22–18 (экранированная витая пара, многожильный провод)

Индикаторы состояния

• ONL: нормальный (зеленый светодиод)

• ERR: аномалия (красный светодиод)

• SETTING: Настройка усиления/смещения (зеленый светодиод, свет или мигание)

Размеры и масса

• Масса: Прибл. 300 г

---
