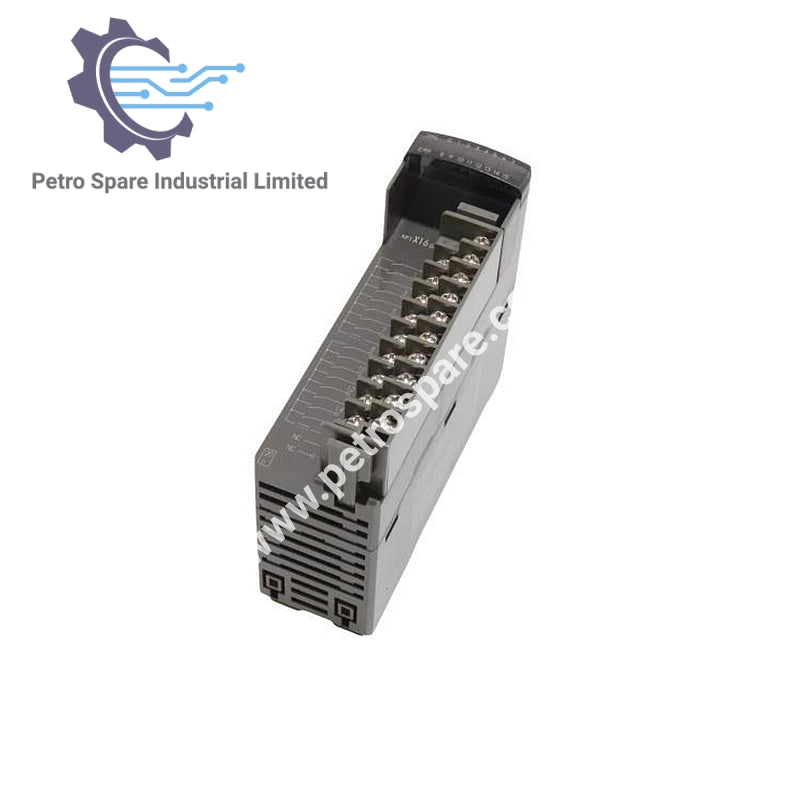

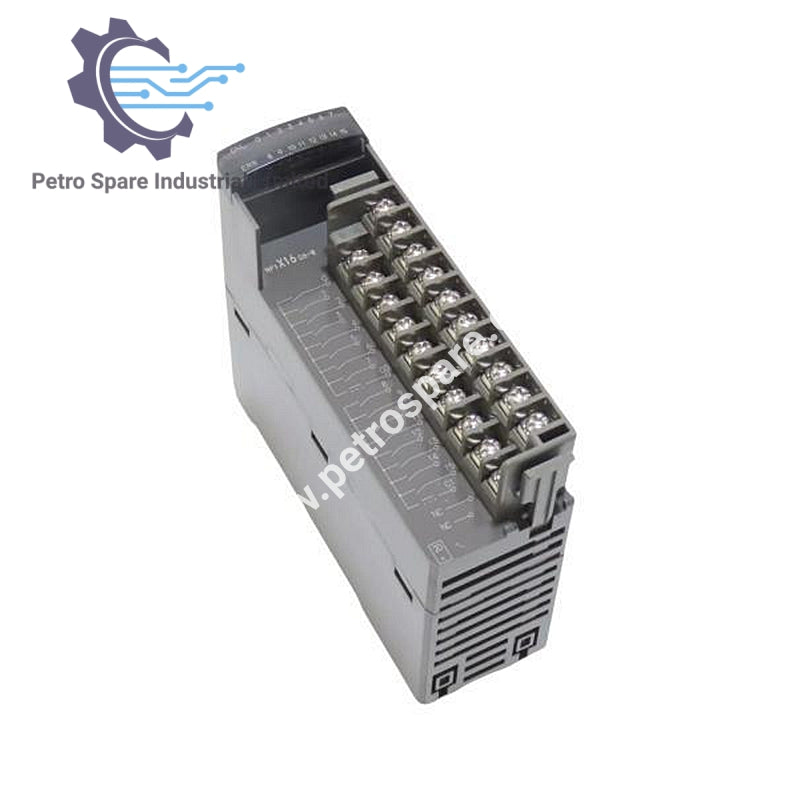

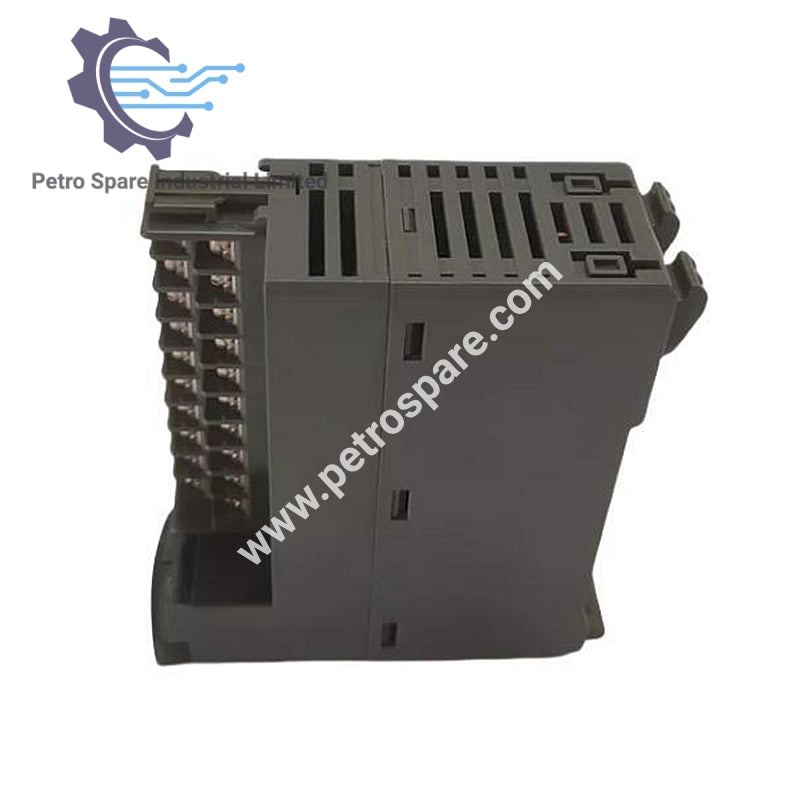

NP1X1606-W

Обзор

Модуль цифрового входа  NP1X1606-W от Fuji Electric обеспечивает надёжную обработку входных сигналов для промышленных систем.

Технические характеристики входа

• Входные точки : 16 (8 точек общих × 2 цепи)

• Вход: 24 В постоянного тока (также поддерживается 24 В переменного тока)

• Входной ток : 7 мА при 24 В постоянного тока

• Входное сопротивление : 3,3 кОм

• Рабочее напряжение :

• С ВЫКЛ на ВКЛ: 15 до 30 В постоянного тока

• С ВКЛ на ВЫКЛ: 0 до 5 В постоянного тока

• Задержка входа :

• Переход с ВЫКЛ на ВКЛ: 0,7 мс (жёсткий фильтр) + время мягкого фильтра (переменное)

• Время мягкого фильтра: от 1 до 100 мс (регулируется)

Проводка и индикация

• Подключение провода : Отсоединяемая винтовая клемма (M3), 20 полюсов

• Размер провода : AWG №22 до №18

• Указание входа :

• ONL : Нормально (зеленый светодиод)

• ОШИБКА : Ab

Изоляция и питание

• Изоляция : Фотопара

• Диэлектрическая прочность : 1500 В переменного тока в течение 1 минуты (между входными клеммами и корпусом)

• Сопротивление изоляции : ≥ 10 МОм (500 В постоянного тока)

• Внутреннее потребление тока : 35 мА или меньше (при включении всех точек)

• Внешнее питание : 24 В постоянного тока

Занятые слова

• Прямое подключение к шине SX : 2 слова

• Связь удаленного ввода/вывода : 1 слово

---
