NP1W3206T

Обзор

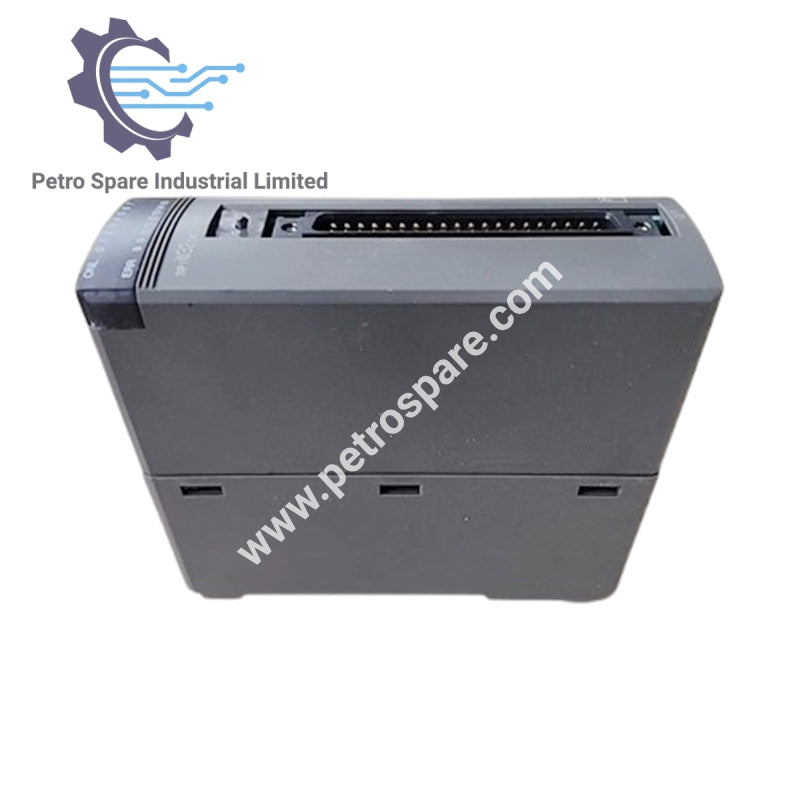

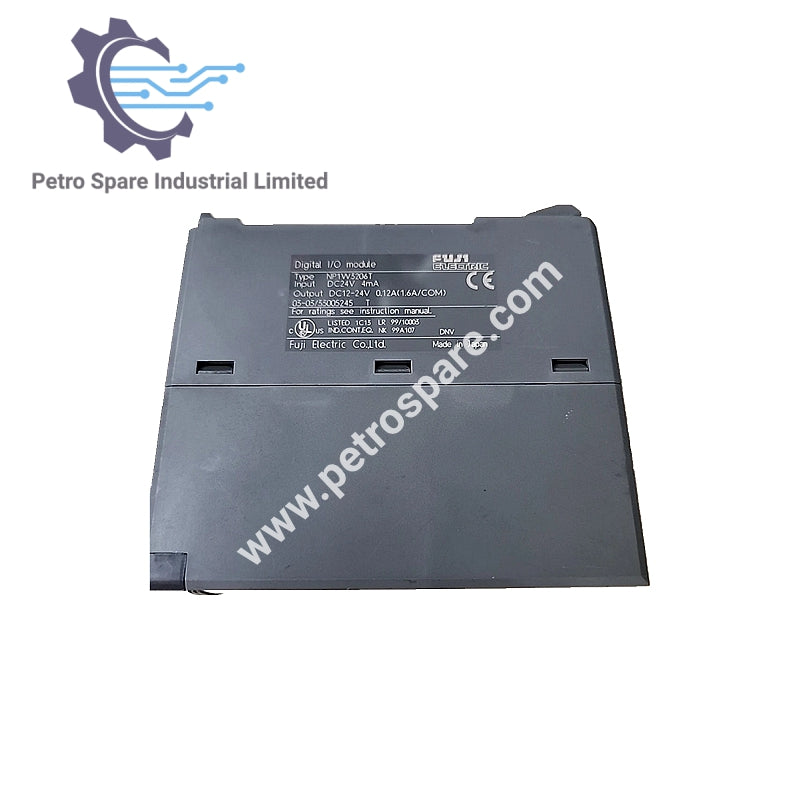

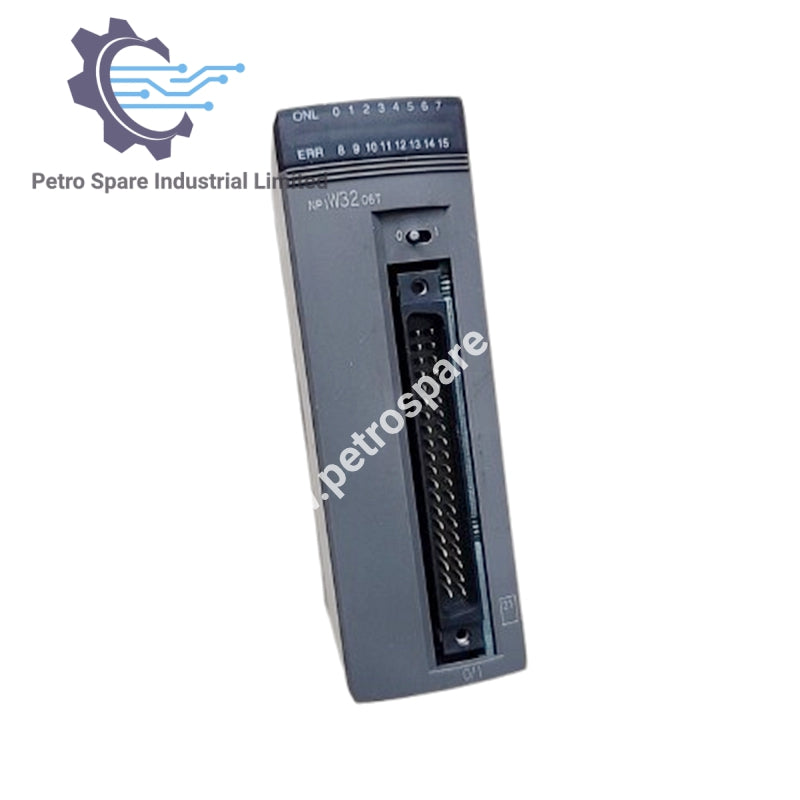

NP1W3206T — это Fuji Electric Модуль цифрового ввода/вывода, предназначенный для высокоскоростной и надежной обработки цифровых сигналов в системах промышленной автоматизации.

Общая информация

• Производитель: Fuji Electric

• Номер модели: NP1W3206T

• Тип: Модуль цифрового ввода/вывода

Технические характеристики входа

• Количество входных точек: 16 точек (16 общих точек × 1 цепь)

• Условие входного сигнала:

• Номинальное напряжение: 24 В постоянного тока

• Допуск: 30 В постоянного тока

• Пульсации: ≤ 5%

• Тип входа: Тип источника, постоянный ток

• Входной ток: 4 мА (24 В DC)

• Входное сопротивление: 5.6 кОм

• Рабочее напряжение:

• Выключение в включенное состояние: 15–30 В

• Включение в выключенное состояние: 0–5 В

• Время задержки входа:

• Выключение в включенное состояние: 0.7 мс + настраиваемый мягкий фильтр

• Включение в выключенное состояние: 1–100 мс (выбирается)

Технические характеристики выхода

• Количество выходных точек: 16 точек (16 точек общих × 1 цепь)

• Тип выхода: Тип sink, транзистор

• Номинальное напряжение: 12–24 В DC (допуск 10.2–30 В DC)

• Максимальный ток нагрузки: 0.12 А/точка, 1.6 А/общий

• Падение напряжения: ≤ 1.5 В (при нагрузке 2.4 В)

• Время ответа:

• Выключение в включенное состояние: ≤ 1 мс

• Включение в выключенное состояние: ≤ 1 мс

• Ток утечки в выключенном состоянии: ≤ 0.1 мА

• Сила импульсного тока: 0.3 А, 10 мс

Защита & Прочее

• Защита выхода: Встроенный предохранитель 125 В, 2.5 А (не заменяемый)

• Цепь поглощения перенапряжения: Динистор

• Другое: Отсутствует

---
