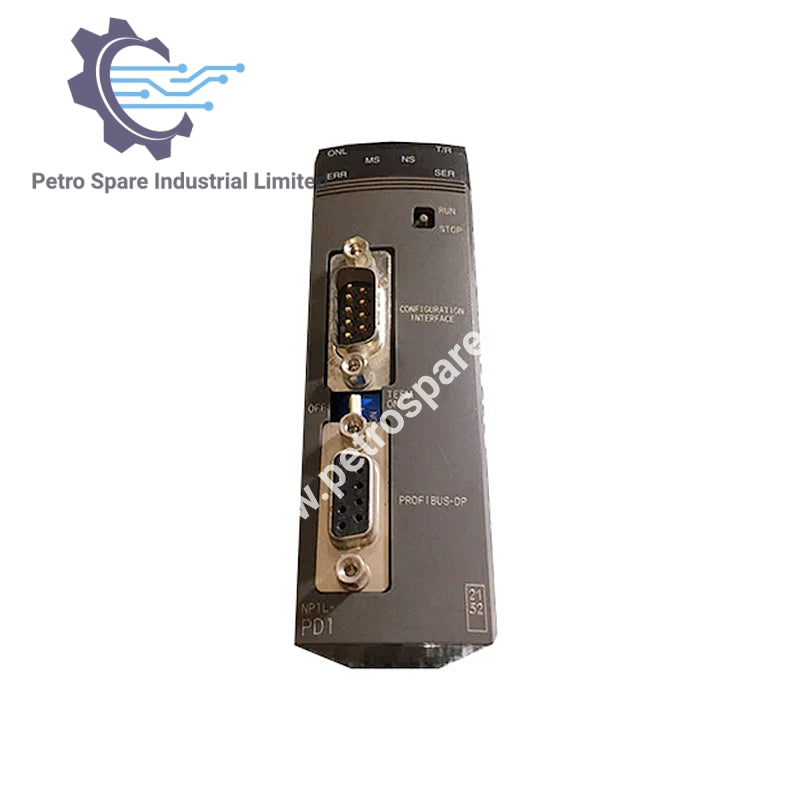

NP1L-PD1

Обзор продукта

• Бренд: Fuji Electric

• Модель: NP1L-PD1

• Тип: Модуль мастера PROFIBUS-DP, 24V DC

Связь

• Функция связи: Мастер PROFIBUS-DP (DPM1)

• Макс. количество модулей шины SX: 8 на конфигурацию (Класс A)

• Макс. количество подключаемых ведомых станций: 32 (126 с повторителем)

• Диапазон адресов станций: 0 до 12

• Формат линии передачи: Конфигурация шины (мультидроп)

• Протокол связи: EN50170, DIN19245

• Система обмена данными: Система опроса/выбора 1:N

Передача

• Скорости передачи (бит/с): 9.6k, 19.2k, 93.75k, 187.5k, 500k, 1.5M, 12M (настройка конфигуратора)

• Максимальная длина передачи:

• 1200 м при 9.6k, 19.2k, 93.75k

• 1000 м при 187.5k

• 400 м при 500k

• 200 м при 1.5M

• 100 м при 12M

Вместимость

• Входные/выходные точки: Всего 510 слов (макс. 255 слов на вход/выход)

Электрические и физические характеристики

• Метод изоляции: Фотосопротивление

• Диэлектрическая прочность: 500В перем. тока в течение 1 минуты

• Сопротивление изоляции: 10 МОм или более (измерено мегомметром 500В постоянного тока)

• Внутреннее потребление тока: Макс. 200мА при 24В постоянного тока

• Вес: Прибл. 250 г

---
