FBM217 P0914TR

Обзор

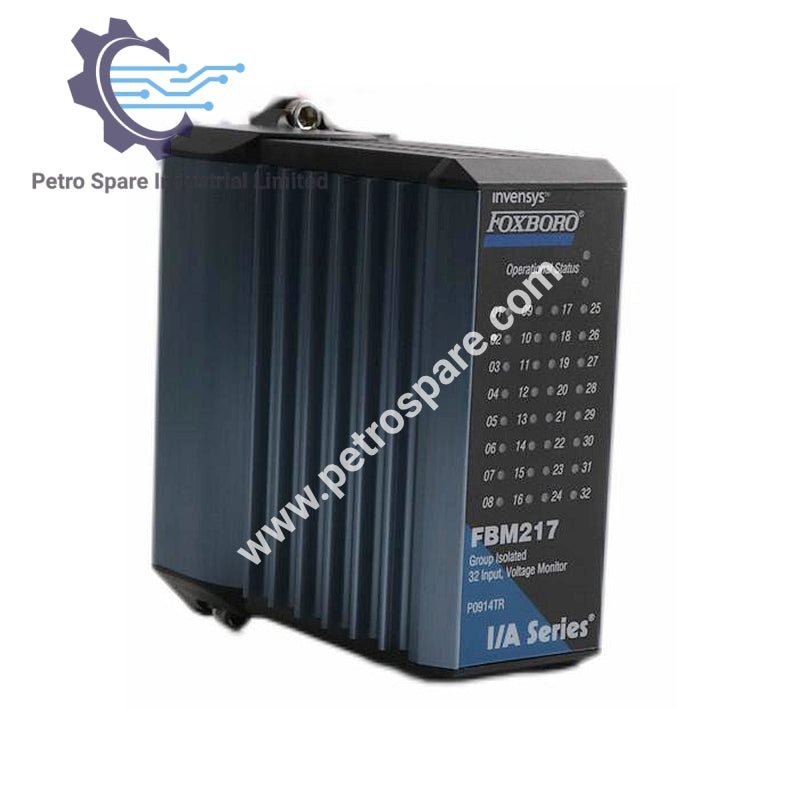

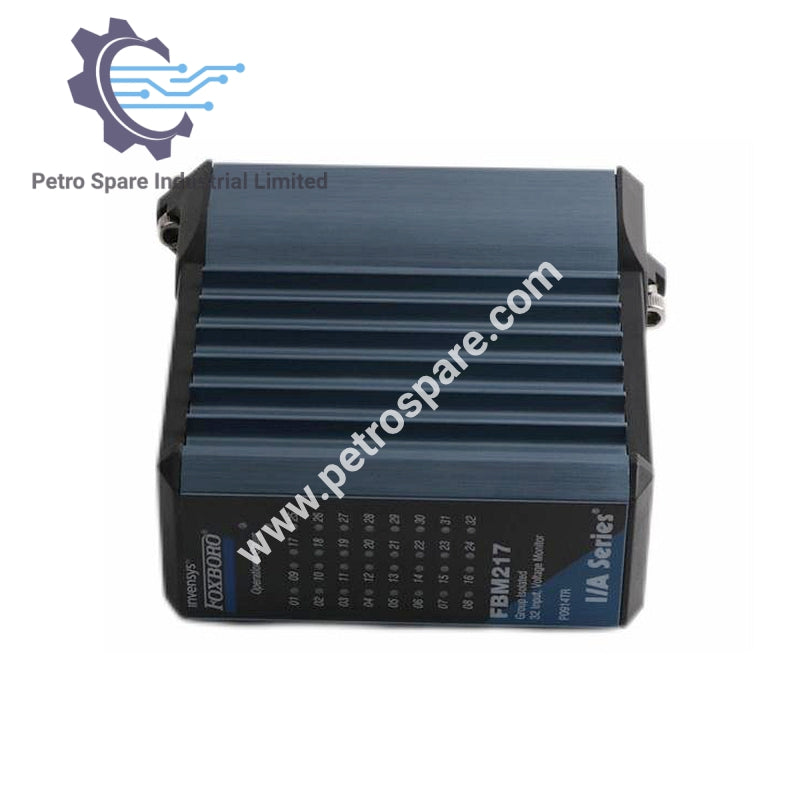

Foxboro FBM217 P0914TR — это модуль дискретного ввода с 32 группово-изолированными каналами, предназначенный для систем промышленной автоматизации.

Технические характеристики

• Входные каналы: 32 группово-изолированных
• Напряжение в состоянии включено: 15–30 В постоянного тока
• Напряжение в состоянии выключено: 0–5 В постоянного тока
• Ток: 2,2 мА при 30 В постоянного тока (типично)
• Сопротивление источника:
  • В СОСТОЯНИИ ВКЛЮЧЕНО: ≤1 кОм при 15 В постоянного тока
  • В СОСТОЯНИИ ВЫКЛЮЧЕНО: ≥100 кОм при 30 В постоянного тока
• Время фильтрации/дебаунса: настраиваемое (0, 4, 8, 16, 32 мс)
• Максимальная частота подсчёта импульсов: 250 Гц

Условия эксплуатации

• Рабочая температура: от -20 до +70°C (-4 до +158°F)
• Температура хранения: от -40 до +70°C (-40 до +158°F)
• Влажность: 5–95% (без конденсации)
• Высота над уровнем моря:
  • Рабочая: от -300 до +3 000 м (-1 000 до +10 000 футов)
  • Хранение: от -300 до +12 000 м (-1 000 до +40 000 футов)
• Загрязнение: класс G3 (жёсткие) условия (ISA S71.04)
• Вибрация: 0,75 м/с² (5–500 Гц)

Размеры

• Высота: 102 мм (4 дюйма), 114 мм (4,5 дюйма) с монтажными выступами
• Ширина: 45 мм (1,75 дюйма)
• Глубина: 104 мм (4,11 дюйма)
• Вес: 284 г (10 унций)

---
