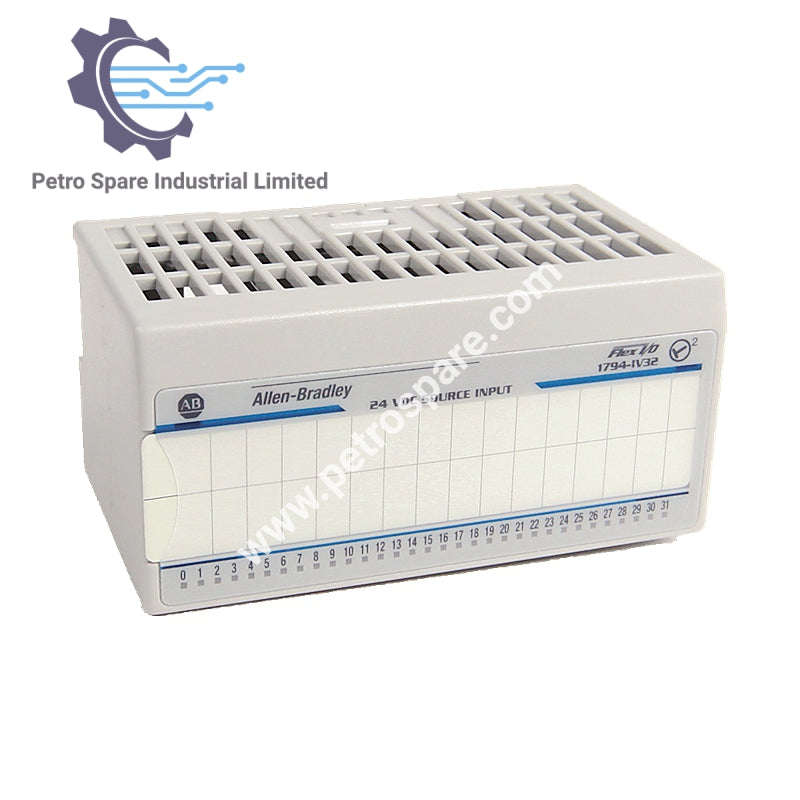

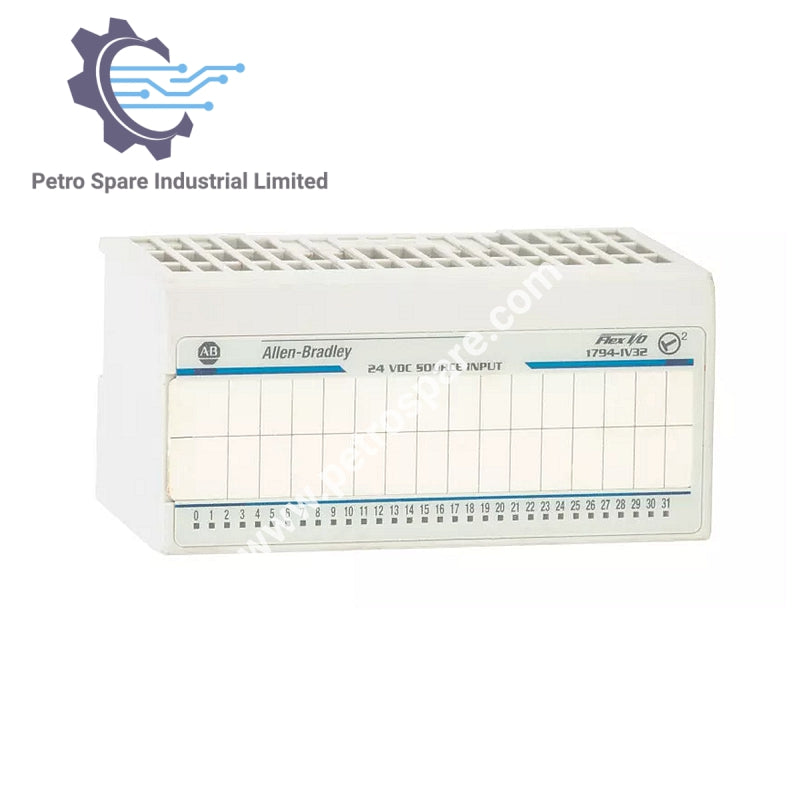

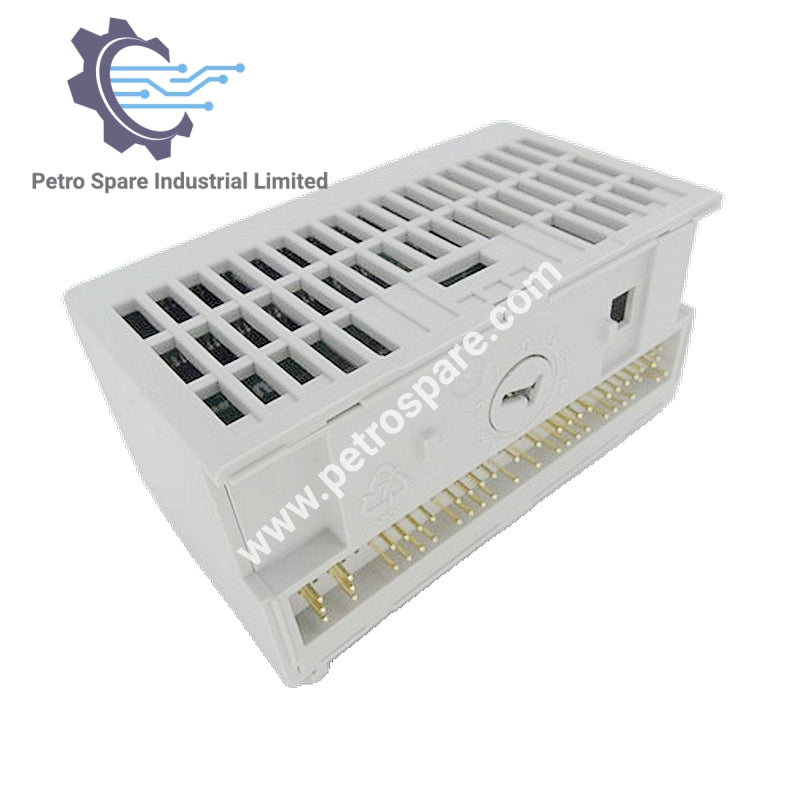

1794-IV32

Модель: 1794-IV32

Бренд: Allen-Bradley

Серия: Flex I/O

Тип модуля: Модуль дискретного входа 24 В постоянного тока

Количество каналов: 32

Электрические характеристики

• Номинальное входное напряжение: 24 В постоянного тока

• Диапазон входного напряжения: 19.2-31.2 В постоянного тока

• Минимальное напряжение включенного состояния: 19.2 В постоянного тока

• Максимальное напряжение включенного состояния: 31.2 В постоянного тока

• Ток включенного состояния (мин): 2.0 мА

• Ток включенного состояния (ном): 4.1 мА при 24 В постоянного тока

• Ток включенного состояния (макс): 6.0 мА

• Время фильтра входа: 0.25 мс, 0.5 мс, 1 мс, 2 мс, 4 мс, 8 мс, 16 мс, 32 мс

• Потребляемый ток шины задней панели при 5.1 В: 40 мА

• Потребляемый ток FlexBus: 40 мА при 5 В постоянного тока

Условия окружающей среды

• Высота над уровнем моря: 6562 фута

• Максимальный уровень загрязнения: Степень загрязнения 2

• Изоляционное напряжение: 50 В (непрерывно), типовое испытание при 850 В постоянного тока в течение 60 с между полевой стороной и системой

Физические размеры

• Размеры: 3.7 x 3.7 x 2.7 дюйма (94 x 94 x 68 мм)

• Крепление: DIN-рейка

Совместимость

• Совместимые контроллеры:

• PLC5

• SLC 500

• CompactLogix

• ControlLogix

Установка

• Основание для крепления: Основание для крепления 1794

---
