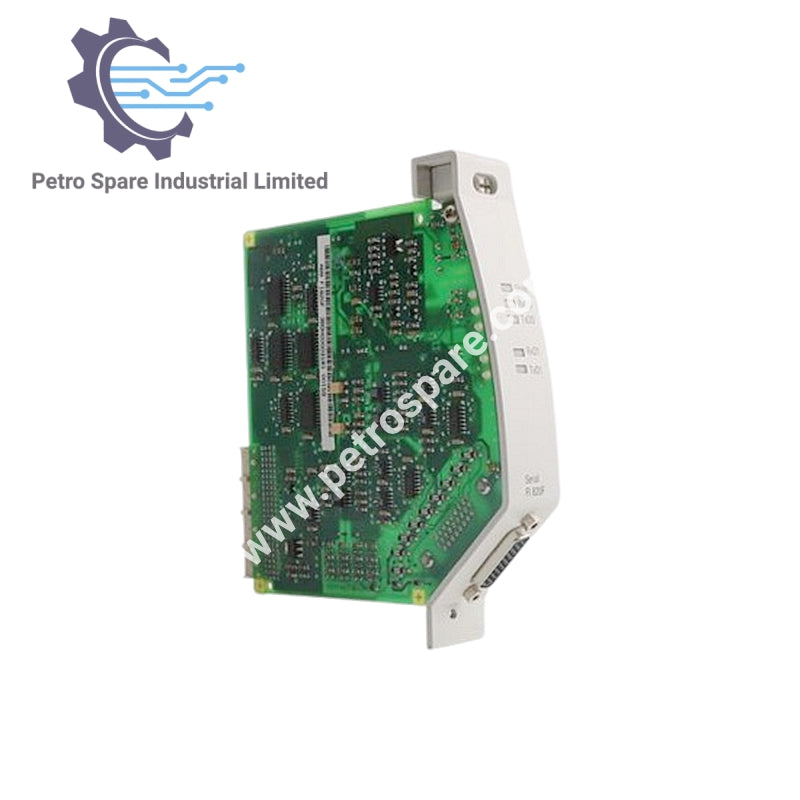

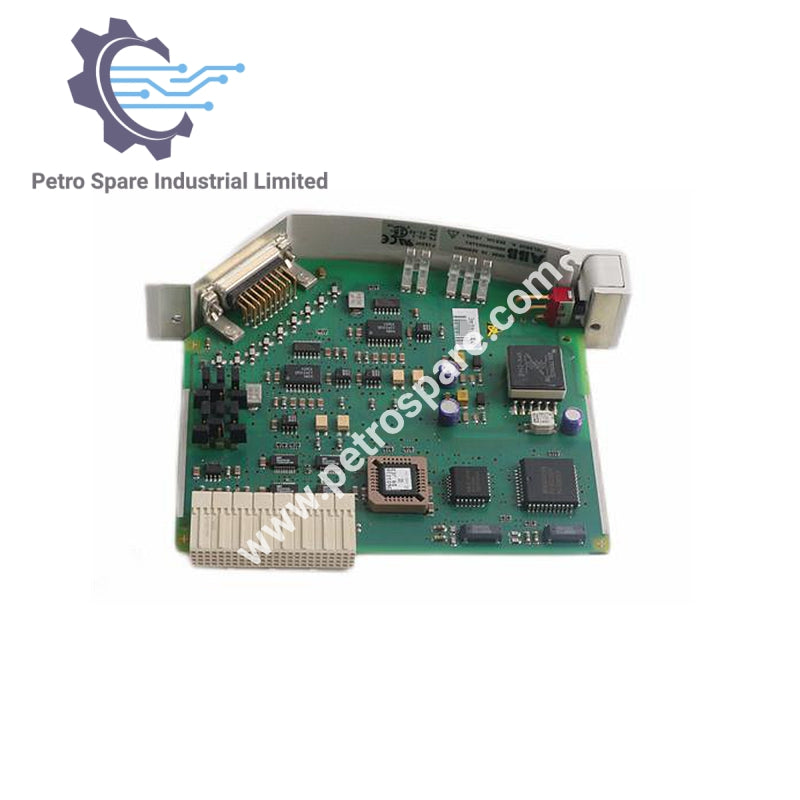

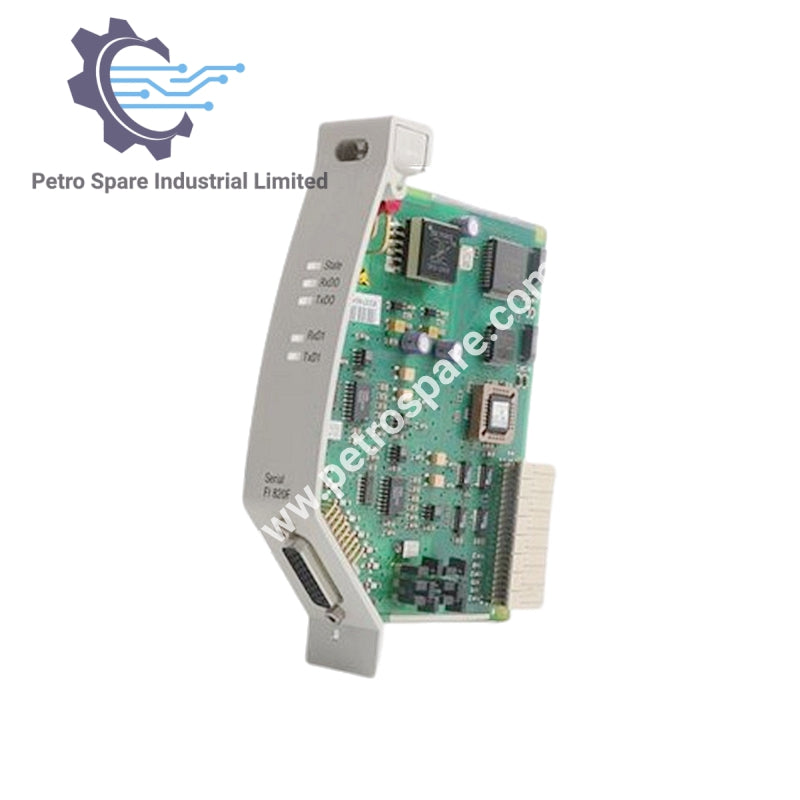

FI 820F

Описание

FI 820F является двухканальным модулем последовательной шины полевого уровня, используемым с PM 802F или PM 803F.

---

Общая информация

• Тип продукта: Модуль связи

• Краткое описание: Для использования с PM 802F или PM 803F

• Стандартный протокол: MODBUS

• Скорость передачи: До 38.4 кБд (настраиваемая)

• Поддерживаемые интерфейсы: RS485 (полудуплекс), RS422 (полный дуплекс), RS232

• Электрическая изоляция: Да

• Горячая замена: Да (вставка/извлечение во время работы)

• Резервирование: Поддерживается с резервным AC 800F

• Соответствие: Доступен вариант Z, соответствующий G3

---

Электрические характеристики

• Номинальное напряжение: 5 В ±3% (от базового блока)

• Потребляемая мощность (модуль): 1.6–2.6 Вт

• Напряжение питания канала: 5 В ±10%

• Потребление канала в режиме ожидания: 0.15 Вт

• Потребление канала в активном режиме: 0.30 Вт

• Выходное напряжение терминатора (Vcc_Term): 5 В ±10%

• Макс. выходной ток терминатора: 20 мА

---

Экологические характеристики

• Статус RoHS: Не соответствует RoHS

• Категория WEEE: 5. Малое оборудование (нет внешних размеров > 50 см)

• Количество батарей: 0

---

Размеры

• Чистая длина продукта: 125 мм

• Чистая высота продукта: 155 мм

• Чистая ширина продукта: 28 мм

• Чистый вес продукта: 0.145 кг (примерно 0.32 фунта)

---
