FECA-01

Обзор

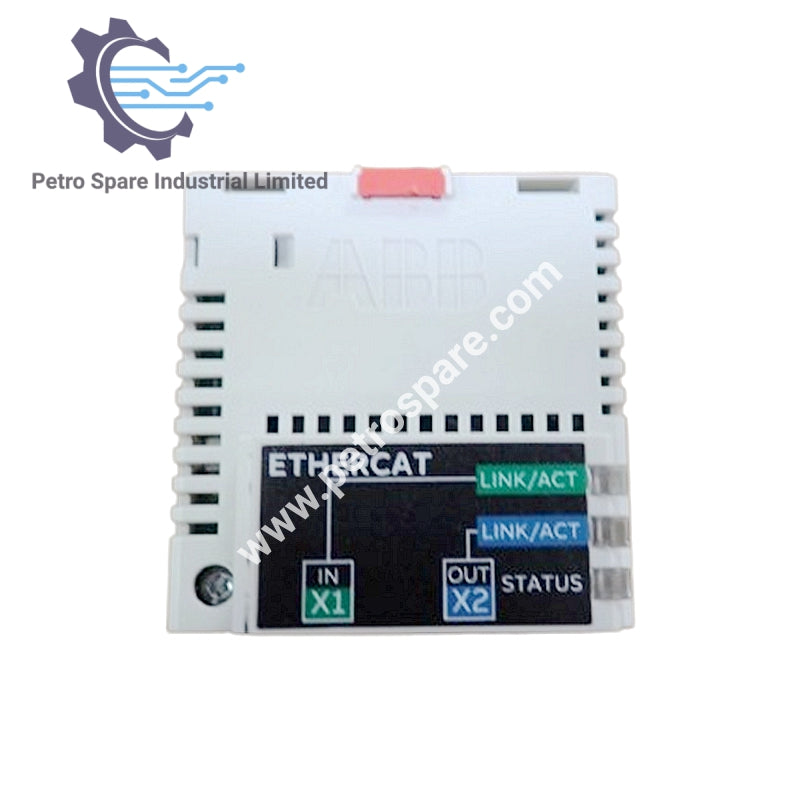

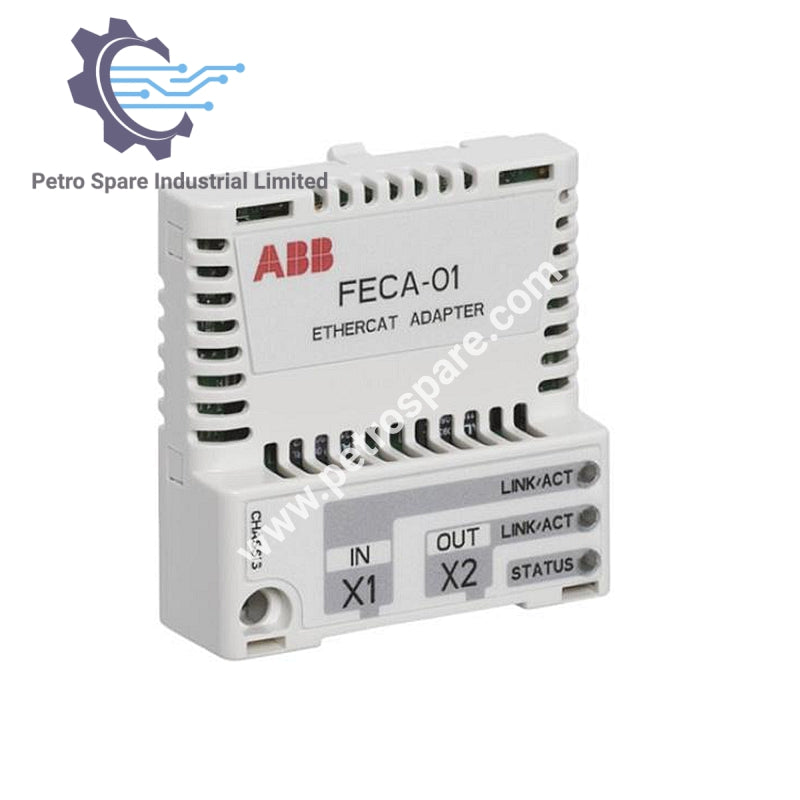

ABB FECA-01 — модуль адаптера EtherCAT, предназначенный для интеграции в слоты опций приводов ABB.

Установка и защита

• Установка: В слот опции на приводе

• Степень защиты: IP20

Индикаторы и разъемы

• Индикаторы: Два зеленых светодиода и один двухцветный светодиод (LINK/ACT, LINK/ACT, STATUS)

• Разъемы: 20-контактный разъем к приводу (X3), два модульных разъема 8P8C (X1 и X2)

Питание

• Напряжение: +3.3 В ±5%

• Ток: Макс. 450 мА (питание от привода)

EtherCAT-соединение

• Совместимые устройства: Все устройства, совместимые с EtherCAT

• Среда: 100BASE-TX

• Завершение: Внутреннее

• Проводка: Cat 5e FTP или STP (UTP)

• Разъем: Модульный разъем 8P8C (RJ-45)

• Максимальная длина сегмента: 100 м

• Топология: Кольцевая цепь

• Скорость передачи: 100 Мбит/с

• Тип связи: Полный дуплекс

• Протокол: EtherCAT

---
