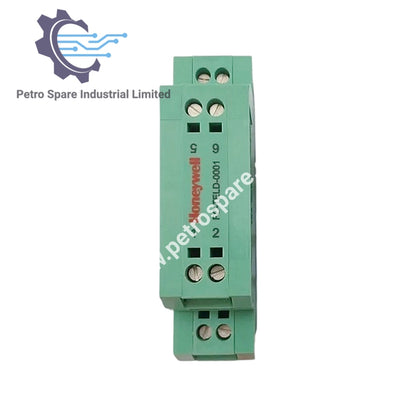

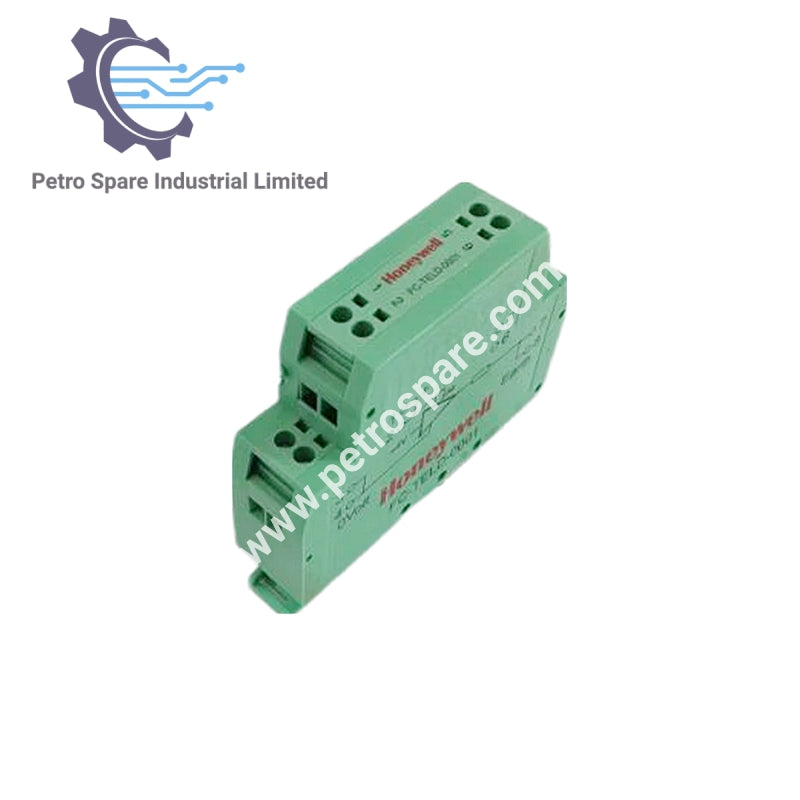

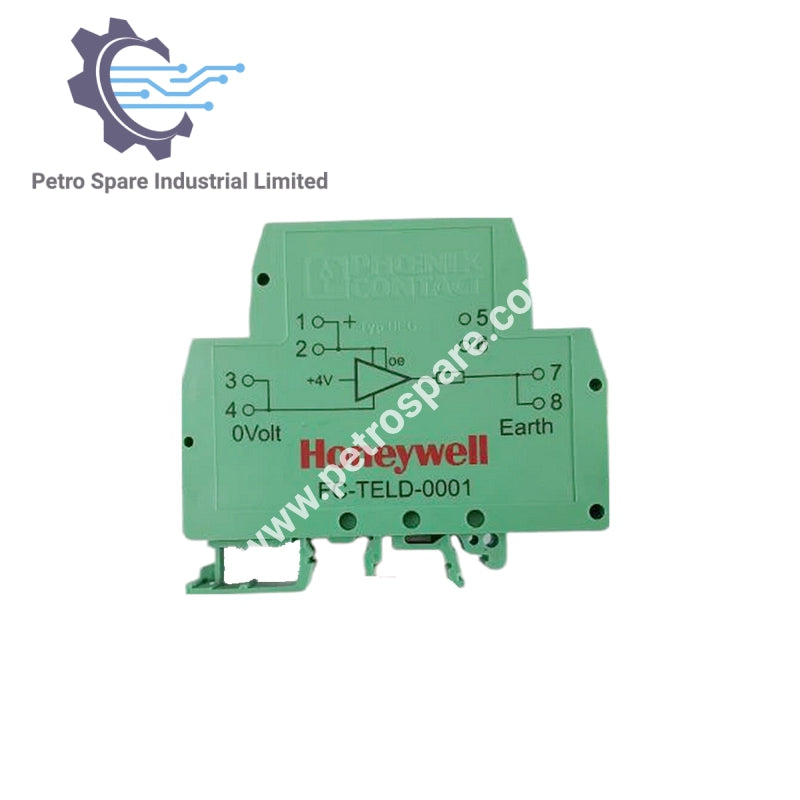

FC-TELD-0001

Обзор

• Модель: FC-TELD-0001

• Бренд: Honeywell

• Тип: Передатчик температуры

Диапазон температур

• Рабочая температура: от -40°C до +75°C (от -40°F до +167°F)

Сертификаты

• Сертификаты: CE, TUV

Физические размеры

• Длина: 80 мм (3.15 дюйма)

• Ширина: 20 мм (0.79 дюйма)

• Высота: 70 мм (2.76 дюйма)

• Совместимость с DIN EN рельсами: TS32 / TS35 x 7.5

• Используемая длина рельса: 21 мм (0.82 дюйма)

Электрический вход

• Входное напряжение: 24 В постоянного тока +30% / -15% (с примерно 250 Ом последовательного сопротивления)

• Входной ток:

• 10 мА (без замыкания на землю)

• Максимум 25 мА (ограничено источником питания)

Обнаружение замыкания на землю

• Заземляющее напряжение: обычно +4.1 В постоянного тока (мониторинг с опорой 0 В)

• Заземляющий резистор (R): примерно 2.8 кОм

• Порог срабатывания замыкания на землю:

• В FC-TELD-0001: примерно 0.6 мА

• От FC-TELD-0001: примерно 0.2 мА

Завершение

• Винтовые клеммы

• Размер провода:

• Одножильный: 0.2 мм² до 4 мм²

• Многожильный: 0.2 мм² до 2.5 мм²

• Длина зачистки: 8 мм

---
