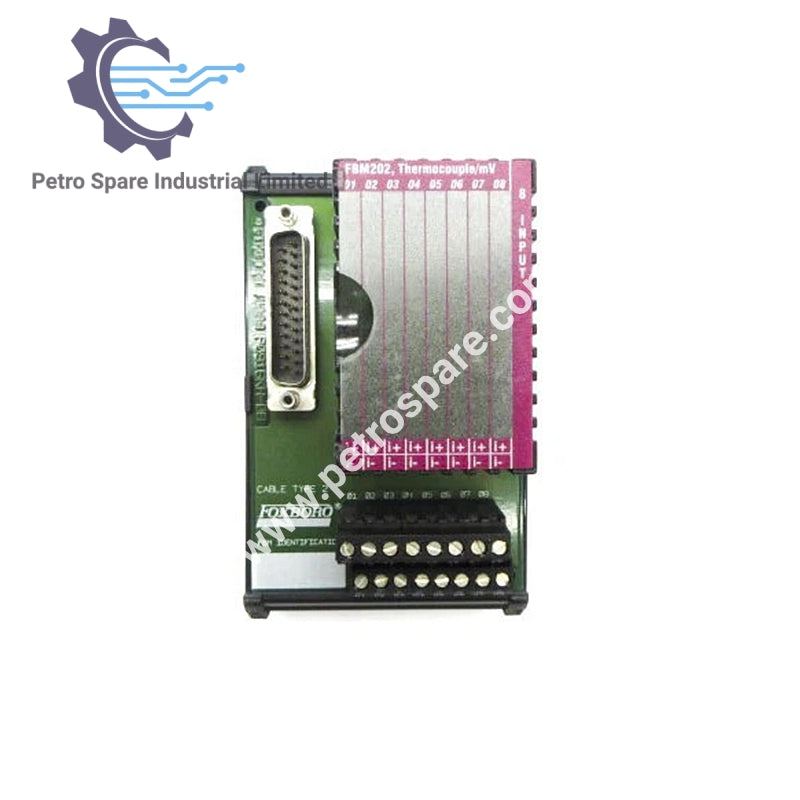

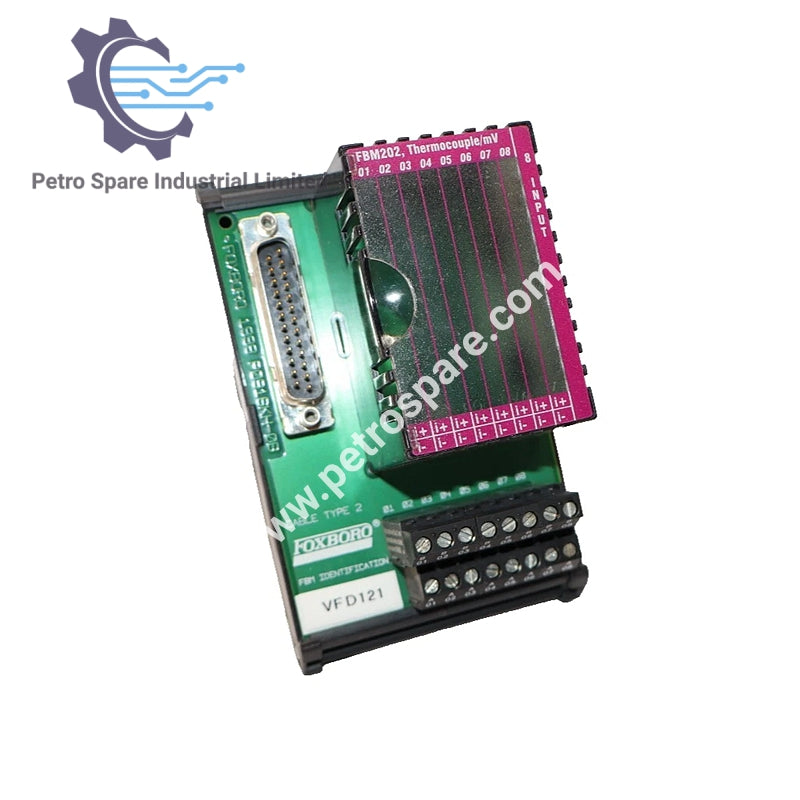

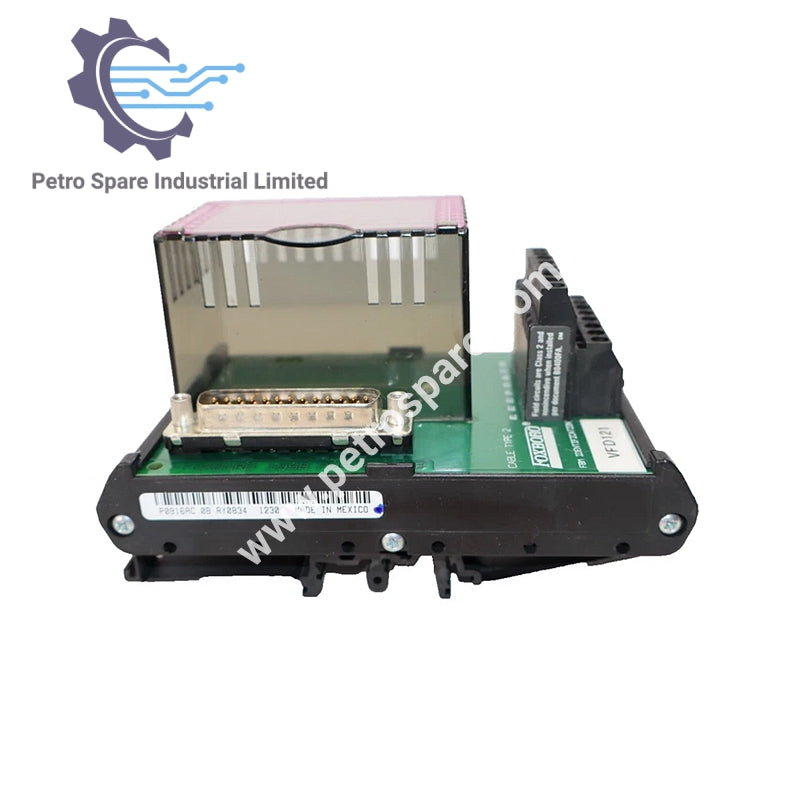

FBM202 P0916AC

Обзор продукта

• Модель: FBM202 P0916AC

• Тип: Модуль термопары/мВ входа

Входные каналы и диапазон

• Каналы: Восемь изолированных, независимых каналов термопары/мВ входа

• Опорное соединение: Один изолированный канал компенсации температуры опорного соединения

• Диапазон входа: –10.5 до +69.5 мВ постоянного тока (0 до 64,000 необработанных счетчиков)

• Полный масштаб входа: 71.419 мВ = 65,535 необработанных счетчиков

Точность

• Вход милливольт: ±0.03% диапазона (±27 µВ) при 25°C

• Канал RTD: ±0.03% диапазона

• Опорное соединение RTD: ±0.25°C

• Соответствие термопары: ±0.25°C

• Температурный коэффициент: ±50 ppm/°C

• Точность измерения опорного соединения RTD: ±0.50°C (с терминальными сборками Foxboro)

Электрические характеристики

• Дифференциальное входное сопротивление: 10 МОм

• Напряжение общего режима: До 30 В переменного тока или 60 В постоянного тока

Связь

• Интерфейс: Общается с FCM или FCP через резервный модуль Fieldbus 2 Мбит/с

Требования к питанию

• Диапазон входного напряжения (резервный): 24 В постоянного тока, +5%, -10%

• Потребление энергии: Максимум 3 Вт

• Тепловыделение: Максимум 3 Вт

Условия хранения

• Температура: -40 до +70°C (-40 до +158°F)

• Относительная влажность: 5 до 95% без конденсации

• Высота над уровнем моря: -300 до +12,000 м (-1,000 до +40,000 футов)

---
