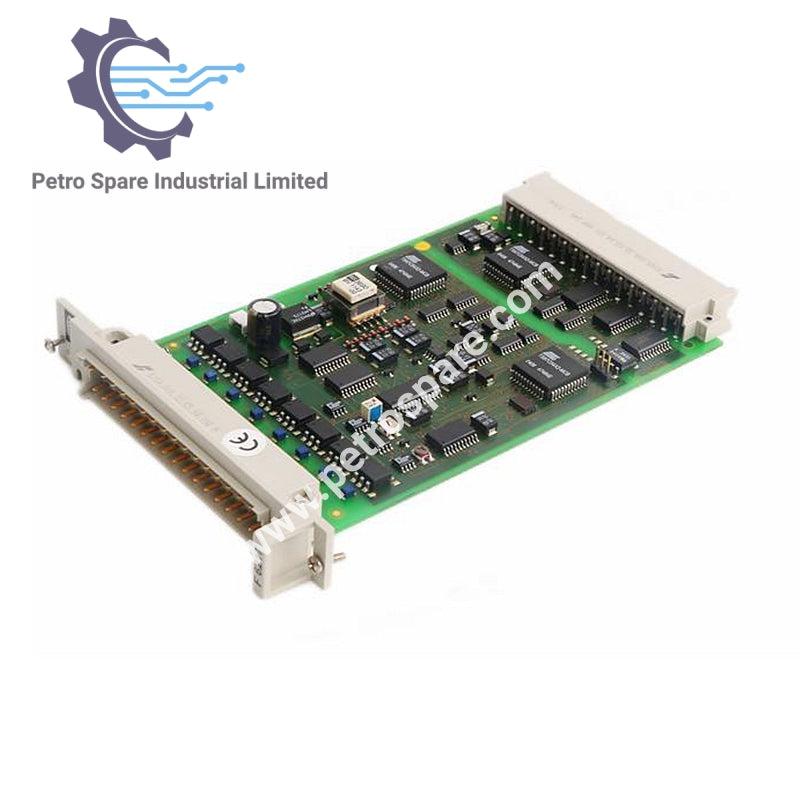

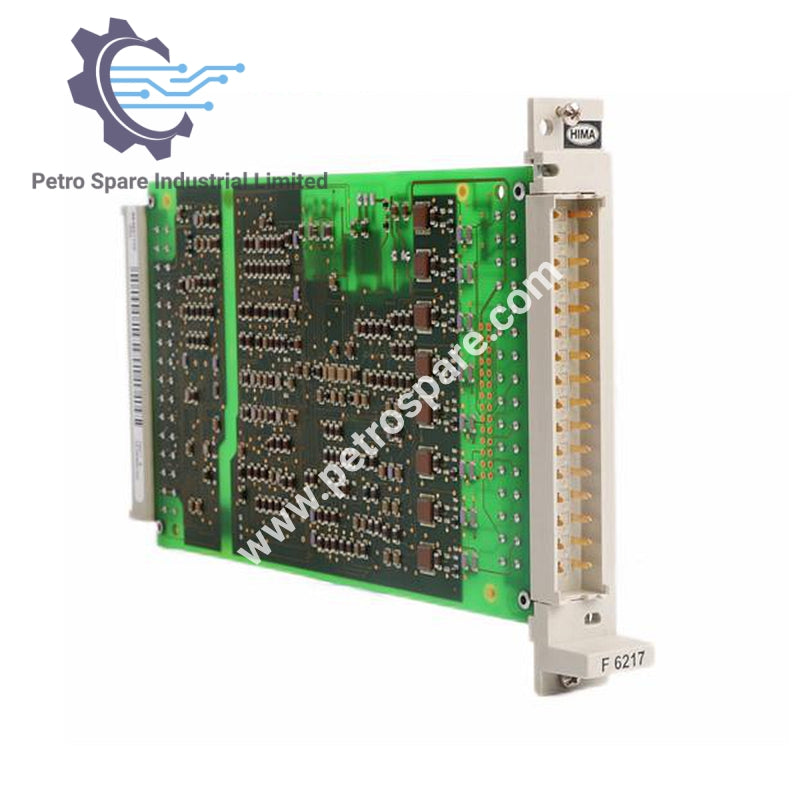

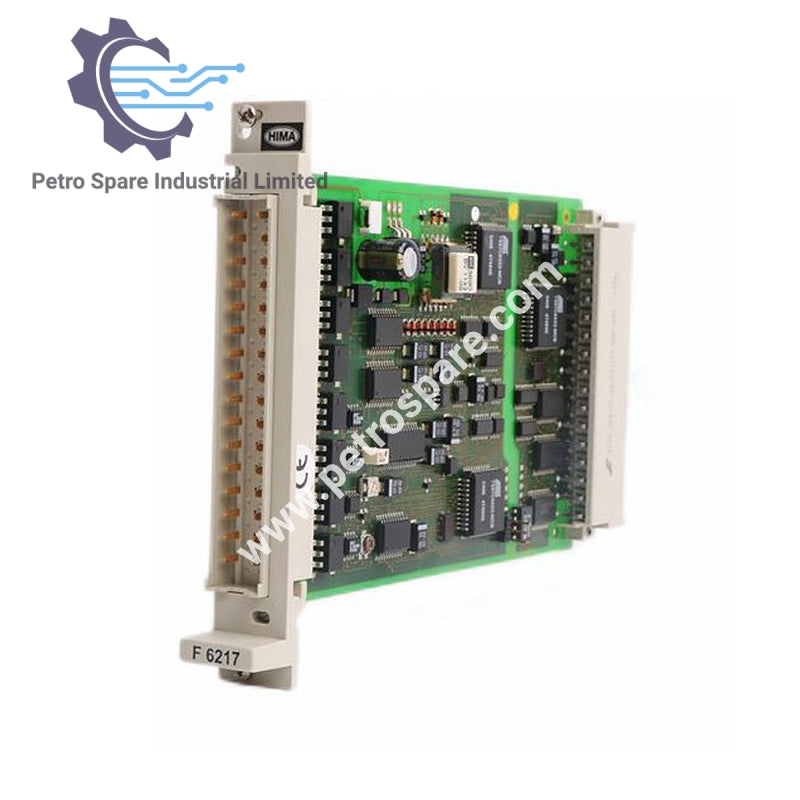

F 6217

Обзор

• Модель: F 6217
• Бренд: HIMA
• Тип: 8-канальный аналоговый входной модуль
• Применение: Модуль, связанный с безопасностью, для токовых (0/4–20 мА) и напряженческих (0–5/10 В) входов с безопасной изоляцией.
• Сертификация: Протестировано по стандартам AK6/SIL3.

Технические характеристики

• Входное напряжение: 0–5,5 В (макс. 7,5 В)
• Входной ток: 0–22 мА (через шунт 250 Ом, номер детали 00 0710251)
• Максимальный входной ток: 30 мА
• Разрешение: 12 бит (0 мВ = 0, 5,5 В = 4095)
• Частота обновления: 50 мс
• Время безопасности: < 450 мс
• Входное сопротивление: 100 кОм
• Постоянная времени фильтра: ~10 мс
• Основная погрешность: 0,1% при 25°C
• Рабочая погрешность: 0,3% при 0–60°C
• Предел ошибки, связанной с безопасностью: 1%
• Электрическая прочность: 200 В относительно GND

Конструкция и эксплуатационные данные

• Требуемое пространство: 4 TE
• Напряжение (5 В DC): 80 мА
• Напряжение (24 В DC): 50 мА

---
