TSXETC101

Обзор продукта

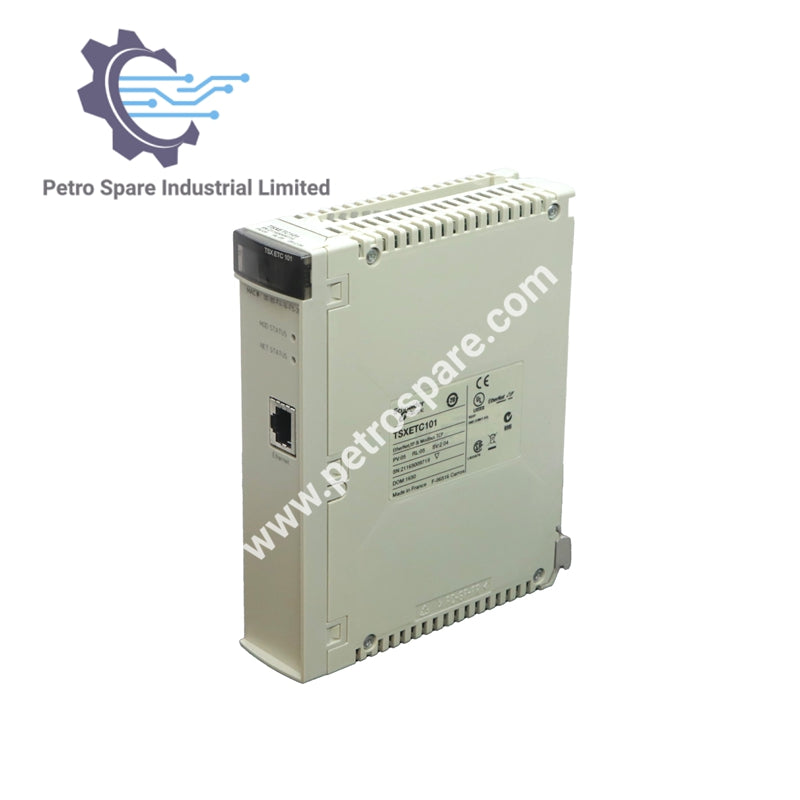

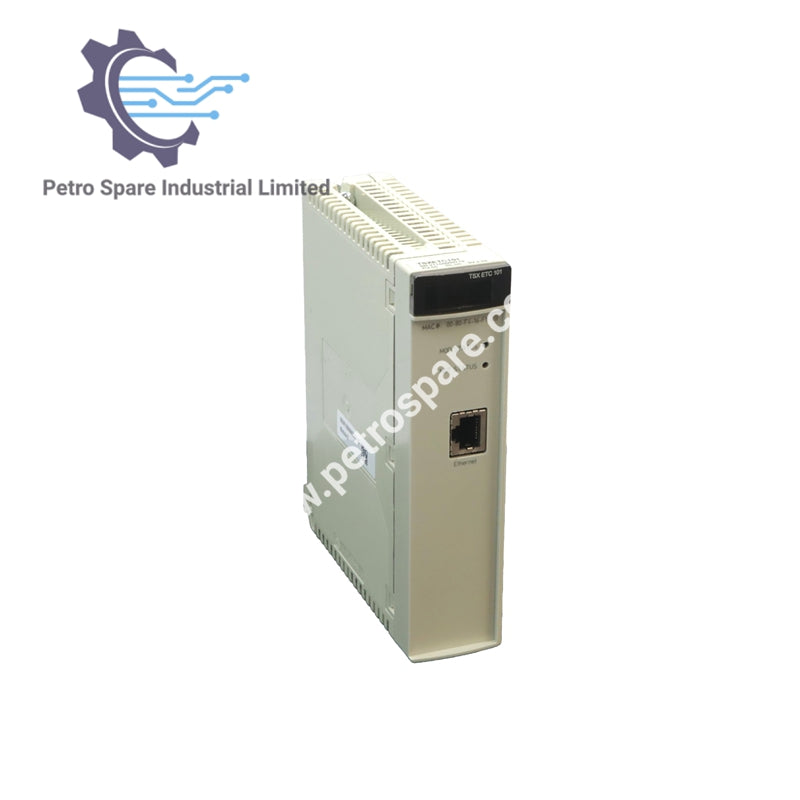

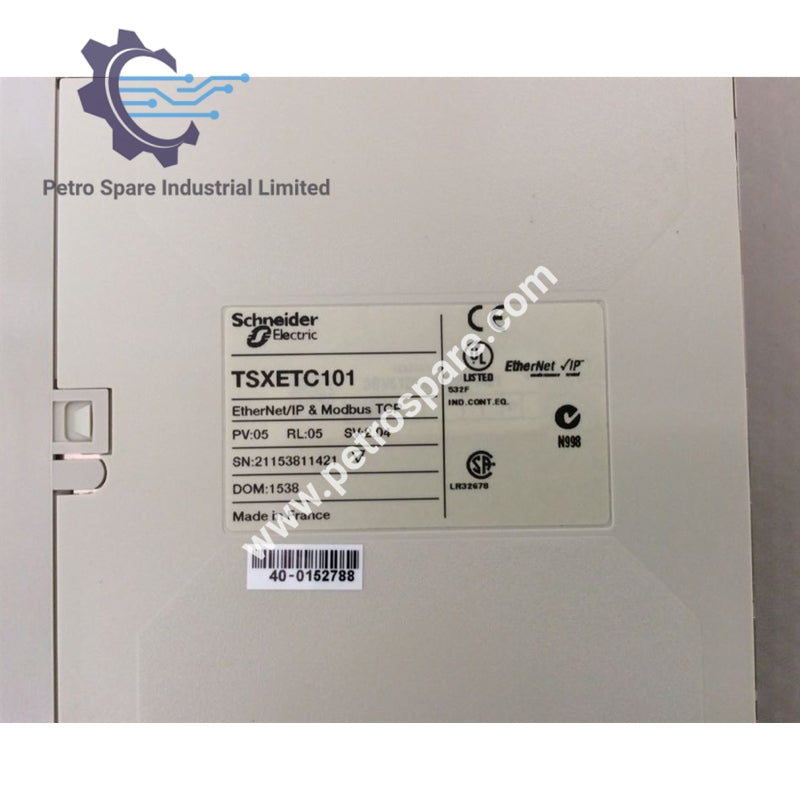

TSXETC101 — это модуль связи Ethernet для платформы автоматизации Modicon Premium.

Технические характеристики

• Физический интерфейс: RJ45 10BASE-T/100BASE-TX, 1 витая пара

• Скорость передачи: 10/100 Мбит/с с автоматическим распознаванием

• Сервисы связи: неявные сообщения CIP (обмен данными ввода-вывода), сервер FDR, обмен сообщениями Modbus TCP, сервер DHCP/BootP, агент SNMP, явные сообщения CIP (сервер и клиент), качество обслуживания (QoS), SOAP XML Web (клиент/сервер)

• Питание: от источника питания стойки

• Локальная индикация: 1 зелёный/красный светодиод состояния сетевого обмена (Net Status), 1 зелёный светодиод состояния обмена по объединительной плате (RUN), 1 красный светодиод состояния ошибки (ERR), 1 зелёный/красный светодиод состояния модуля (Mod Status), 1 жёлтый светодиод активности Ethernet (ACT), 1 жёлтый светодиод состояния конфигурации (STS)

• Протокол порта связи: Ethernet/IP, Modbus TCP

• Максимальное количество соединений: 128

• Веб-сервер: Transparent Ready класса B30, редактор данных (через терминал ПК), просмотрщик стойки

• Совместимость продукта: Unity Pro >= V5.0

• Потребляемый ток: 400 мА, 5 В пост. тока

• Формат модуля: стандартный

• Масса: 0,34 кг

Условия эксплуатации

• Стандарты: CSA C22.2 No 142, UL 508

• Сертификация продукта: CUL, ODVA

• Степень защиты IP: IP20

• Температура окружающего воздуха при эксплуатации: 0…60 °C

• Относительная влажность: 10…95 % при 60 °C, без конденсации

---
