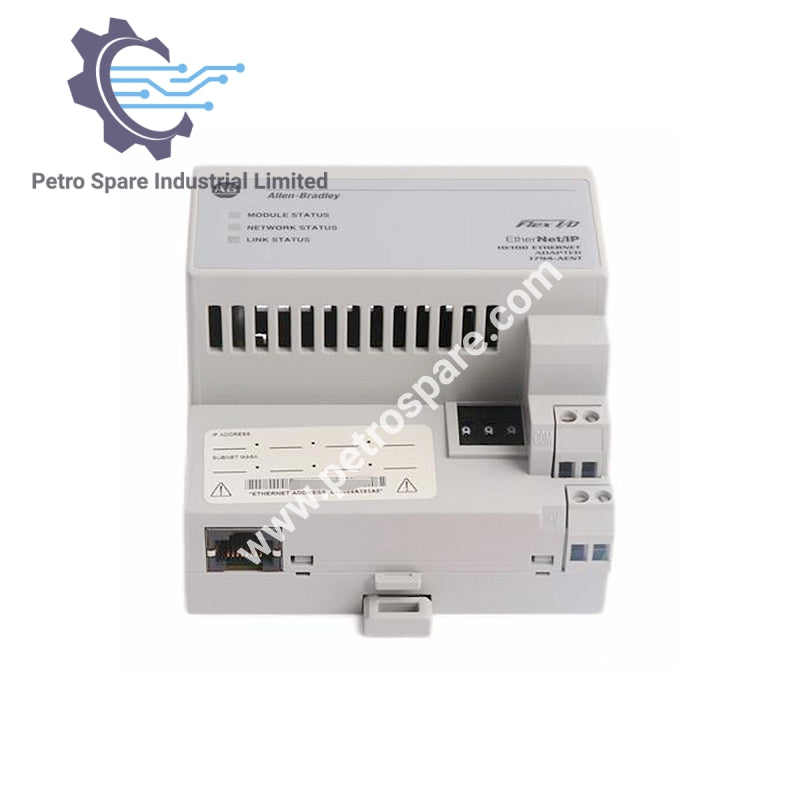

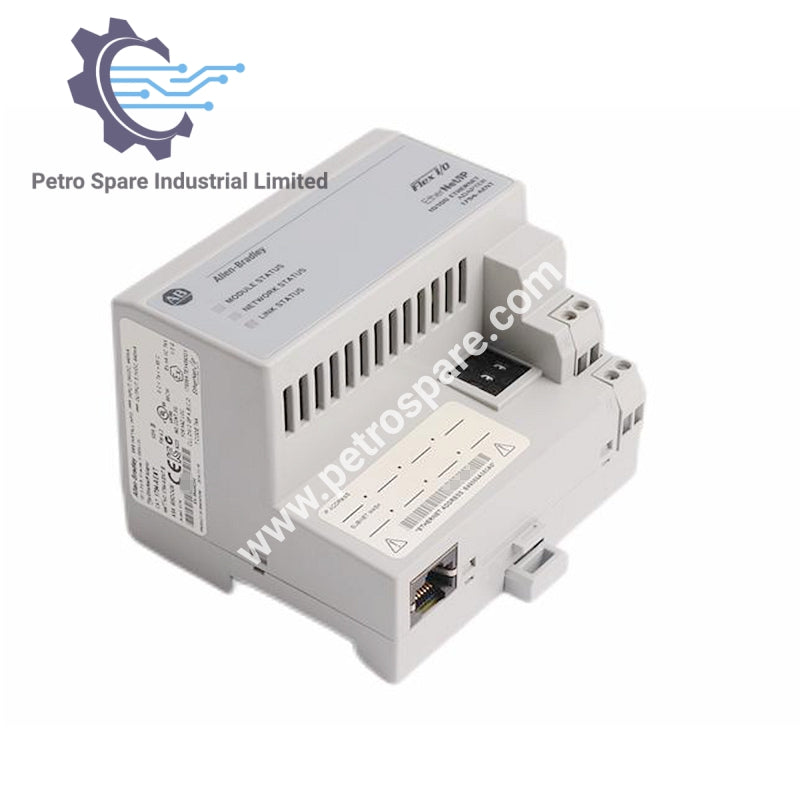

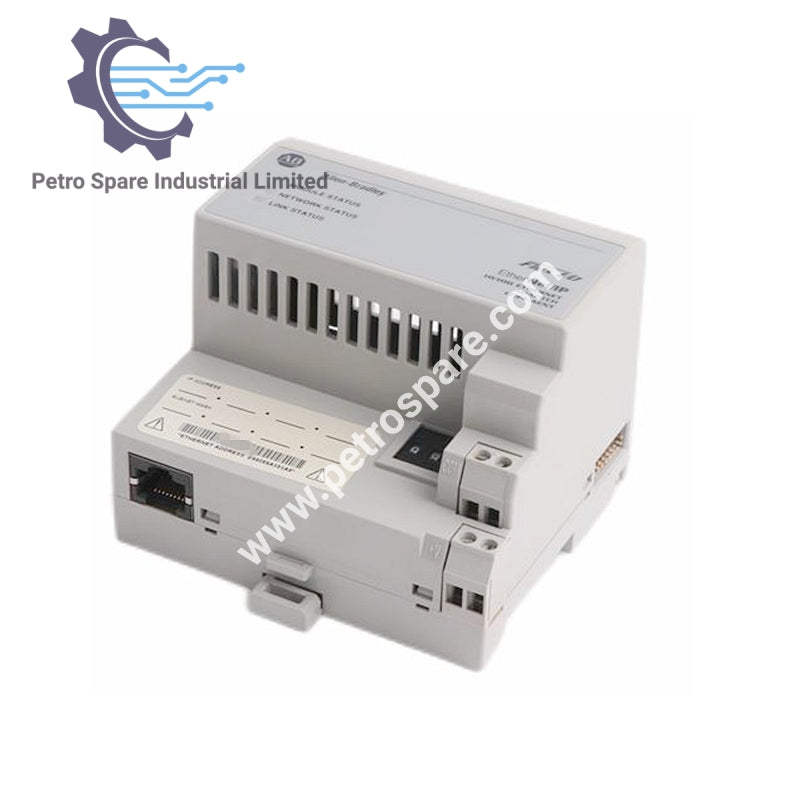

1794-AENT

Обзор

• Модель: 1794-AENT

• Бренд: Allen-Bradley

• Тип модуля: Модуль адаптера Ethernet

• Тип продукта: Адаптер Flex I/O Ethernet/IP

• Вместимость ввода/вывода: 8 модулей

Технические характеристики

• Номинальное входное напряжение: 24 В постоянного тока

• Диапазон входного напряжения: 19,2 - 31,2 В постоянного тока

• Потребляемая мощность: максимум 550 мА при 24 В постоянного тока

• Потребляемая мощность: максимум 7,3 Вт при 19,2 В постоянного тока

• Тепловыделение: 24,9 БТЕ/ч при 19,2 В постоянного тока

• Ток Flexbus: максимум 640 мА

• Изоляционное напряжение: 50 В (непрерывно)

Связь и подключение

• Коммуникационный порт: 1 x RJ45

• Поддерживаемый протокол: Ethernet I/P

• Скорость передачи данных: 10/100 Мбит/с

• Поддерживаемые топологии: Линейная

• Ethernet кабель: RJ45 Cat.5

Условия окружающей среды

• Рабочая температура: 0 до 55°C (32 до 131°F)

• Температура хранения: от -40 до 85°C (-40 до 185°F)

• Вибрация: 5 g при 10-500 Гц (согласно IEC 68-2-6)

• Рабочий удар: пиковое ускорение 30 g, длительность импульса 11(+1) мс

Установка

• Крепление: DIN-рейка

• Размер провода: 0,34 до 2,5 мм² (22 до 12 AWG) многожильный медный провод, рассчитанный на 75°C (167°F) или выше

• Класс защиты корпуса: Нет (открытый тип)

Индикаторы

• Статус модуля

• Статус сети

• Статус соединения

---
