6ES7138-4FB04-0AB0

Обзор продукта

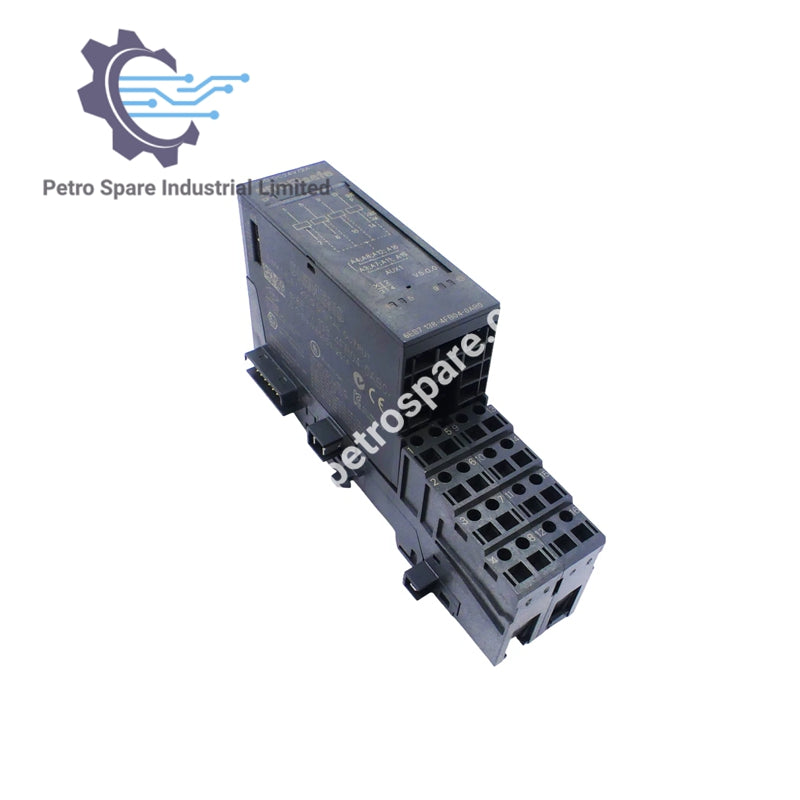

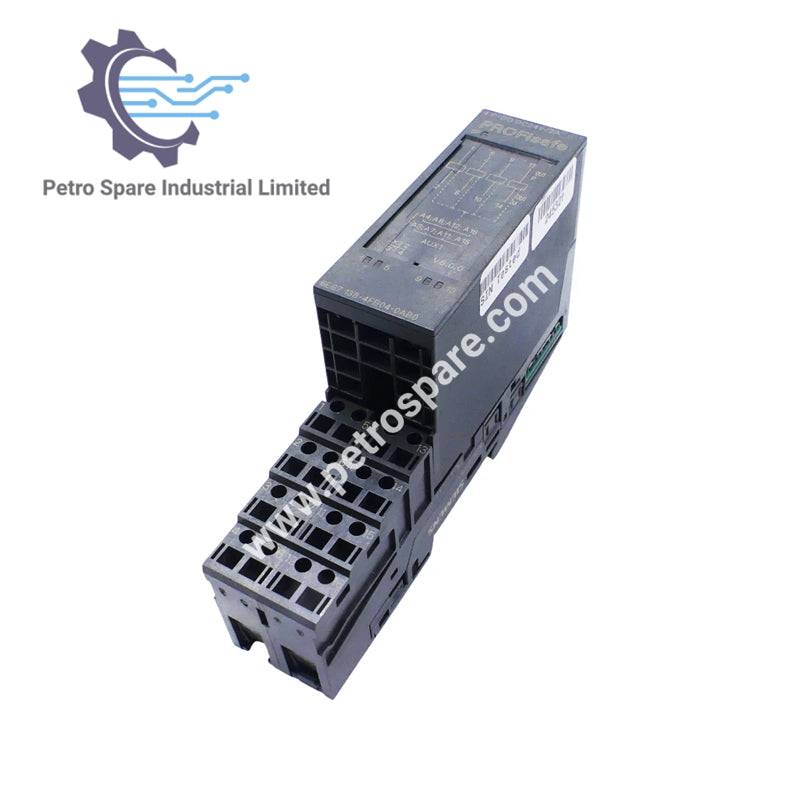

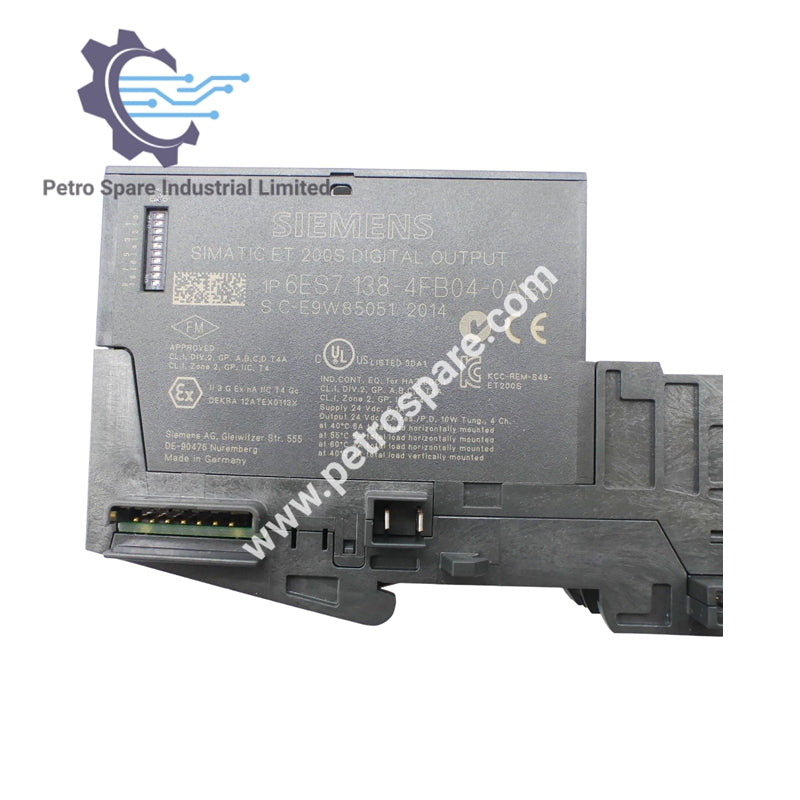

6ES7138-4FB04-0AB0 — электронный модуль для ET 200S с 4 выходами F-DO PROFIsafe.

Технические характеристики

• Напряжение питания: 24 В пост. тока

• Защита от переполюсовки: нет

• Входной ток: обычно 100 мА от напряжения нагрузки, макс. 28 мА от шины объединительной платы

• Потери мощности: обычно 3,5 Вт

• Цифровые выходы: транзисторные, 4 выхода, защита от короткого замыкания

• Ограничение напряжения отключения индуктивной нагрузки: обычно −47 В

• Диапазон нагрузки: 12 Ом – 1 кОм, максимальная мощность ламповой нагрузки 10 Вт

• Выходное напряжение: сигнал «1» — мин. L+ (−2,0 В), ключ с подачей тока — L+ (−1,5 В), ключ со стоком тока — макс. 0,5 В

• Выходной ток: номинальный 2 А, допустимый 20 мА – 2,4 А

• Показатели безопасности: до PL E (ISO 13849), до SIL 3 (IEC 61508)

• Совместимость: может использоваться в конфигурации PROFINET с IM 151-3 HF
