DS200TCPDG1B

Описание

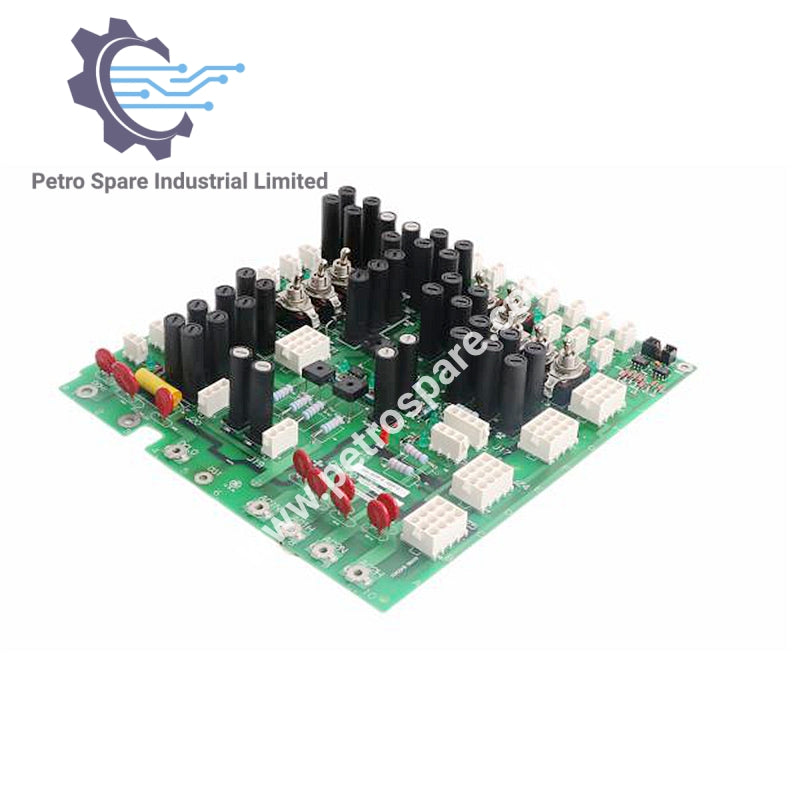

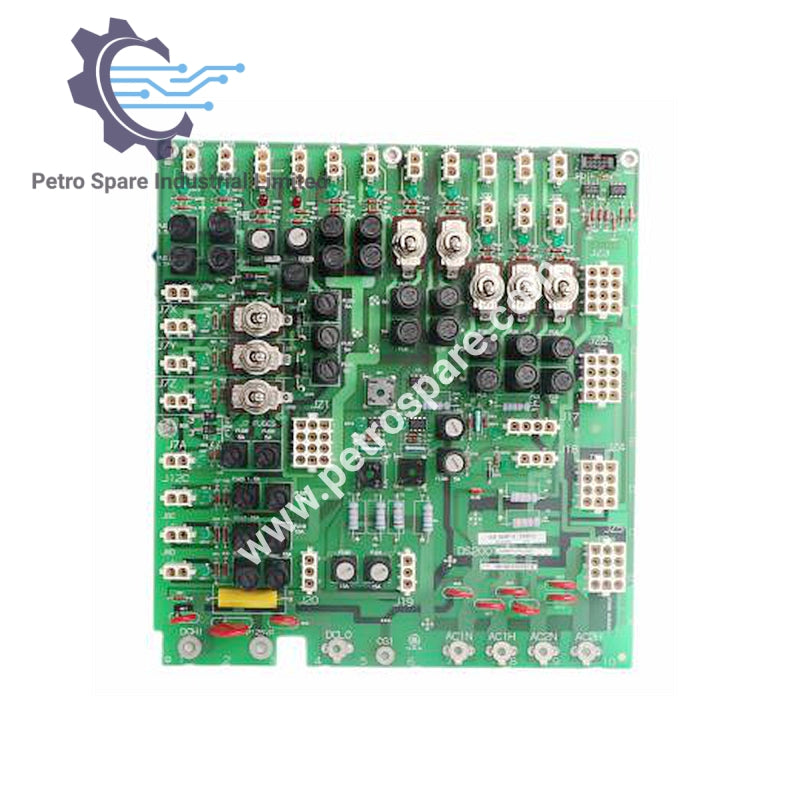

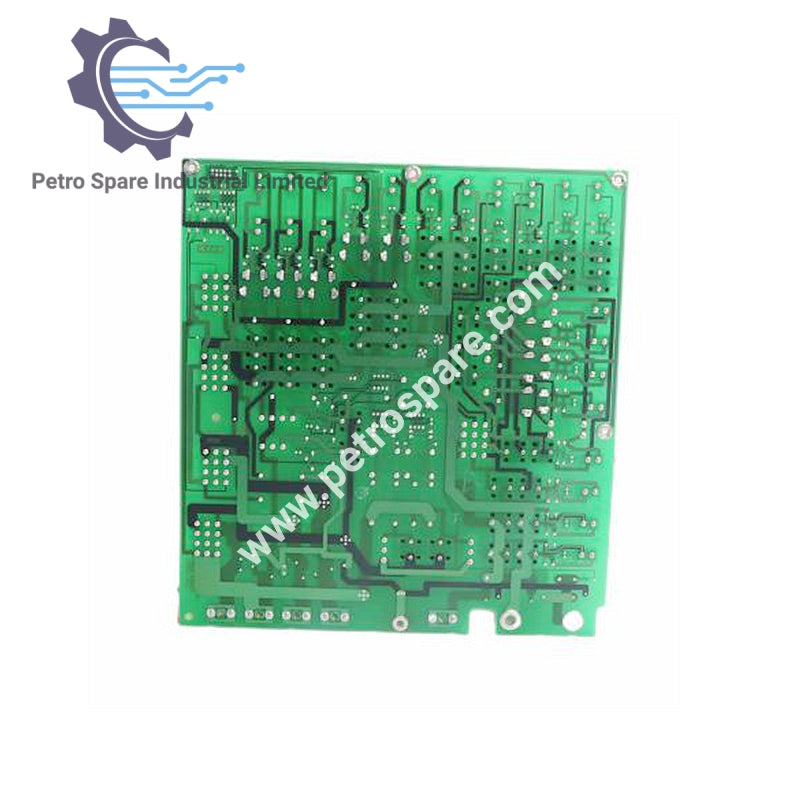

DS200TCPDG1B является модулем распределения питания GE Mark V.

Обзор аппаратного обеспечения

• Переключатели: 8 тумблеров (идентификаторы с префиксом SW).

• Предохранители: 36 предохранителей с индикаторами OK; красные светодиоды указывают на проблемы с платой.

• Разъемы: 1 разъем на 10 контактов, 4 сигнальные клеммы.

• Настройка: Перемычка с маркировкой BJS для изоляции опорного заземления.

• Преобразование питания: Обрабатывается платой DACA.

Индикаторы

• Светодиоды OK: Показывают состояние предохранителя; горит = исправен, не горит = предохранитель перегорел.

• Красные светодиоды: Проблемы с сигнальной платой, требующие дальнейшей диагностики.

Проводка

• Сигнальные клеммы: Вставьте медный провод и затяните фиксирующий винт; ослабьте для снятия.

• Идентификаторы предохранителей: Префикс FU, например, FU1, FU2, FU3.

---
