DS200CPCAG1ABB

Обзор

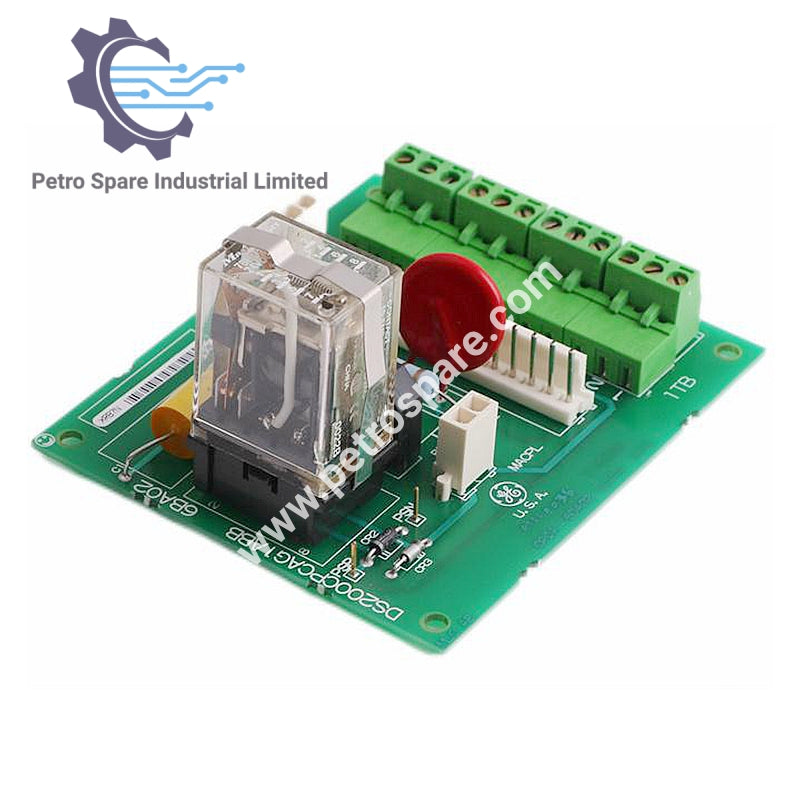

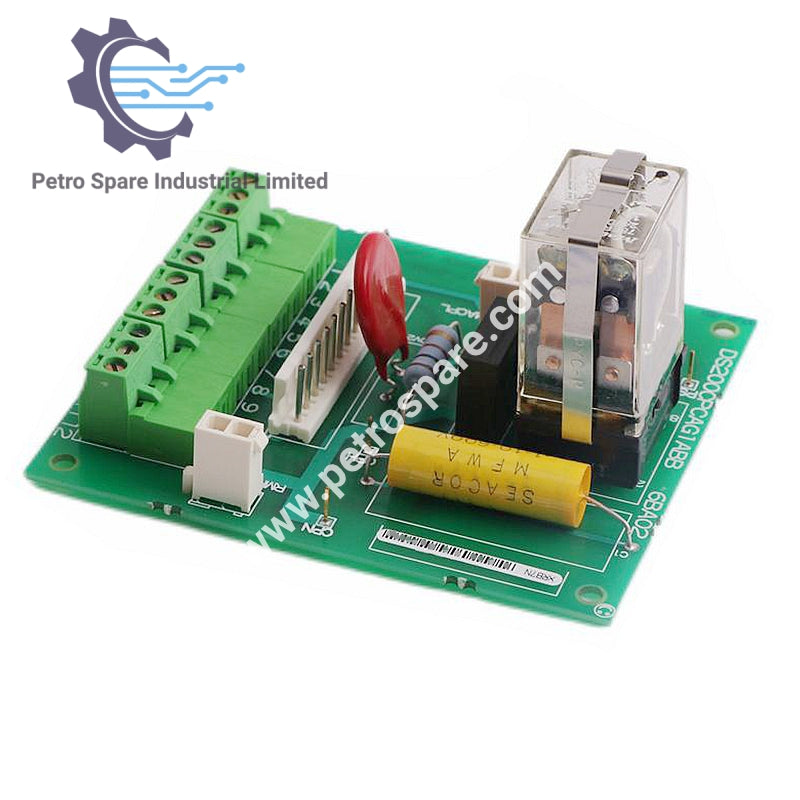

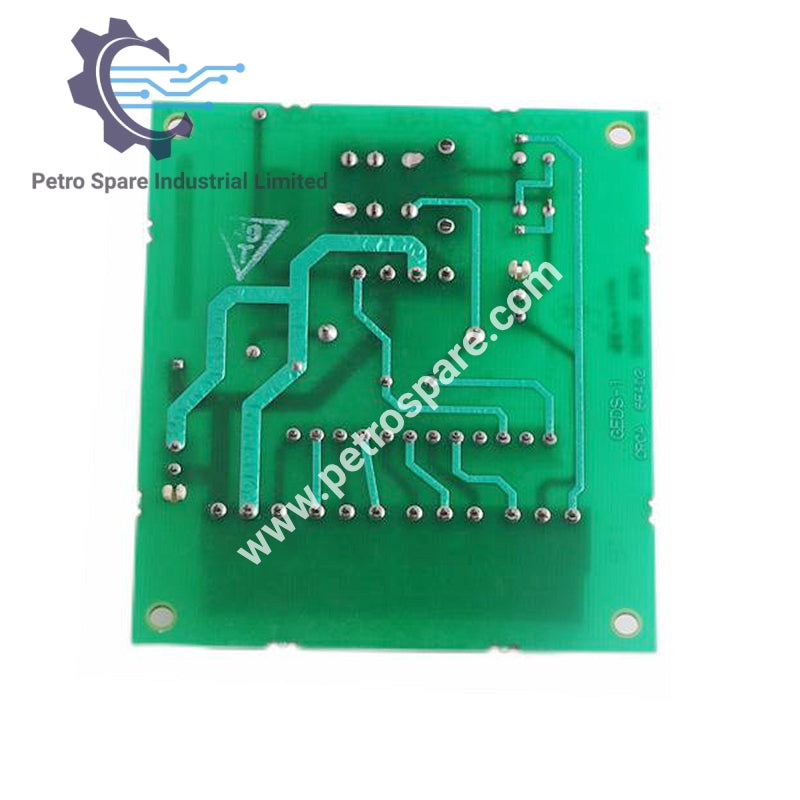

DS200CPCAG1ABB — это плата управления контактором, используемая в системе управления турбиной GE Mark V, предназначенная для управления операциями контактора в условиях высокого напряжения.

Основные сведения

• Производитель: General Electric
• Серия: Mark V
• Номер детали: DS200CPCAG1ABB
• Функциональное описание: плата управления контактором
• Разъемы:
  • 1 x 12-контактный
  • 2 x 2-контактных
  • 4 клеммных блока (до 12 сигнальных проводов)
• Реле: реле с розеткой 24 В постоянного тока, 15 А
• Напряжение катушки: 115 В постоянного тока
• Максимальное напряжение: 250 В при 10 А, 30 В при 10 А
• Покрытие поверхности: стандартное защитное покрытие

Электрические характеристики

• Преобразование напряжения: преобразует 115 В переменного тока в 105 В постоянного тока для работы контактора
• Ограничение напряжения: оснащена выпрямителями, конденсаторами и диодами для регулирования

Советы по установке

• Обращение: будьте осторожны при установке, чтобы не повредить реле
• Выравнивание: убедитесь, что плата правильно выровнена при вставке в шкаф управления

---
