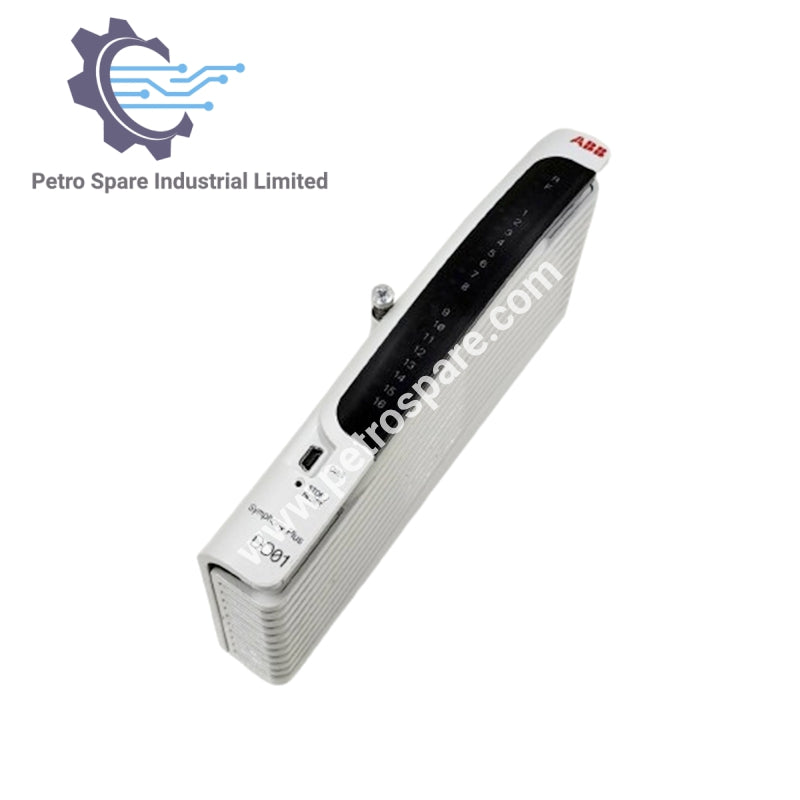

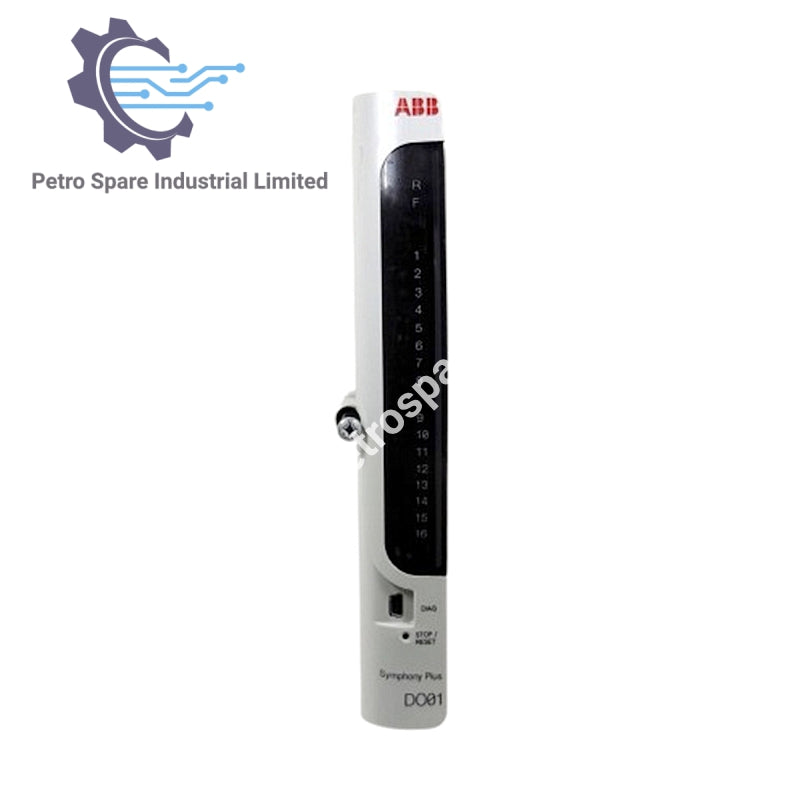

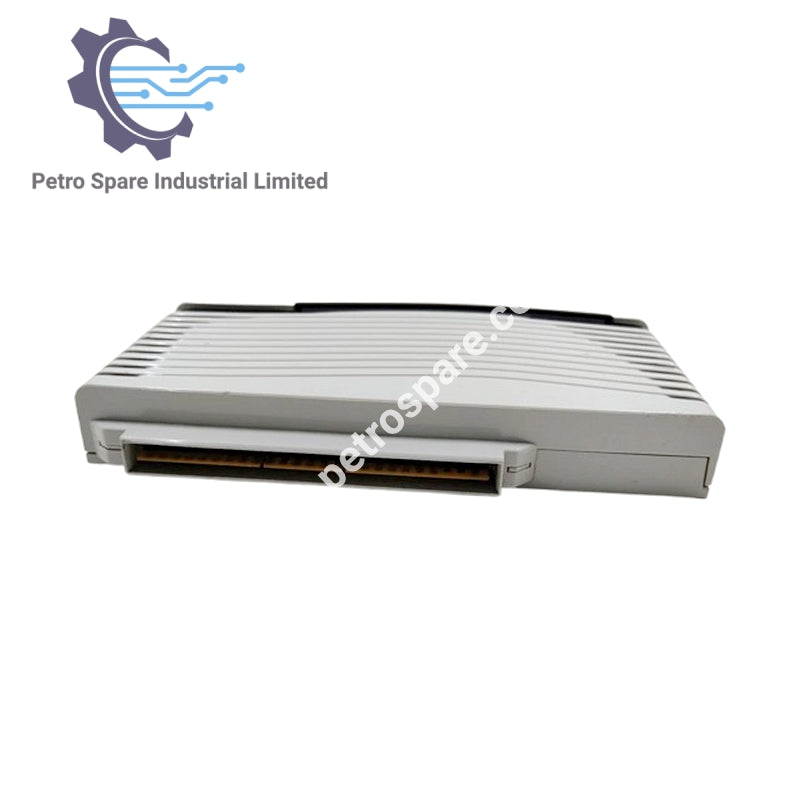

DO01

Обзор

DO01 — это цифровой выходной модуль серии ABB SD, предназначенный для надежного управления полевыми устройствами с гальванической развязкой и высокой производительностью.

Общая информация

• Артикул: DO01

• Тип: Цифровой выход

• Статус жизненного цикла: АКТИВЕН

• Количество каналов: 16

• Тип сигнала: DO

• HART: Нет

• SOE: Нет

• Резервирование: Нет

• Форм-фактор: Стандартный (190 мм)

• Крепление: Горизонтальный ряд или вертикальный столбец

• MTBF: 387,896 часов (по MIL-HDBK-217-FN2)

• MTTR: 1 час

Электрические характеристики

• Требования к питанию модуля: 24 В постоянного тока ± 10%, типично 65 мА, макс. 73 мА

• Подключение питания модуля: POWER TB на cHBX01L или VBX01T

• Питание полевых входов/выходов: До 250 мА на канал при 24–48 В постоянного тока ±10%

• Максимальный ток цифрового выхода: 250 мА при 24–48 В постоянного тока

• Категория перенапряжения: Категория I (EN 61010-1)

• Максимальная длина полевого кабеля: 600 метров (1968 футов)

• Изоляция сигнала поля от логики: Гальванически изолирована, 1500 В до 1 минуты

• Изоляция каналов: Индивидуальная изоляция каналов CH-to-CH, 1500 В до 1 минуты

Размеры

• Ширина: 27 мм

• Глубина: 106 мм

• Высота: 190 мм

• Вес: 228 г

---
