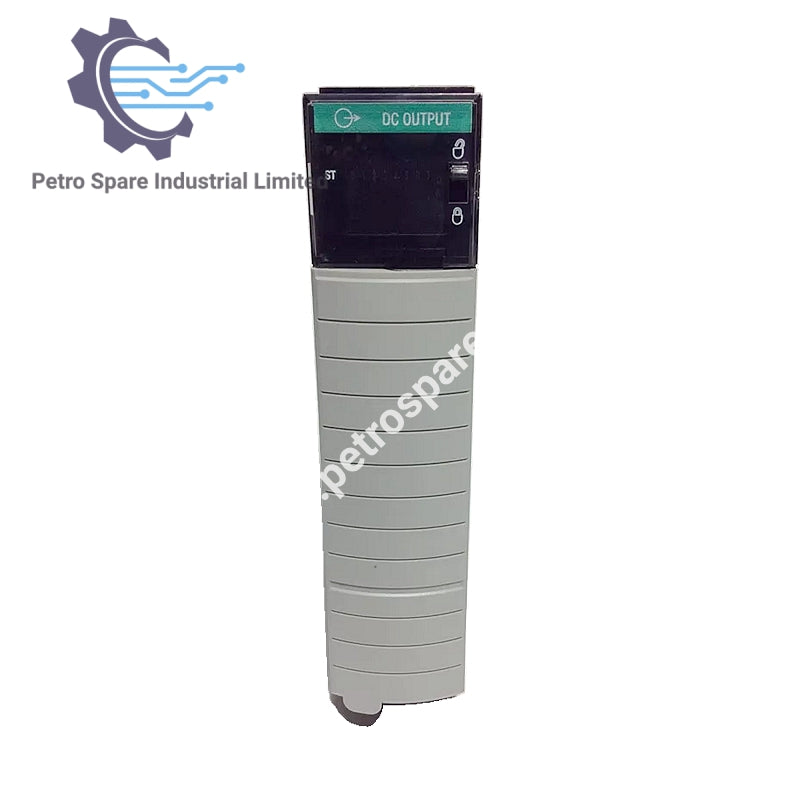

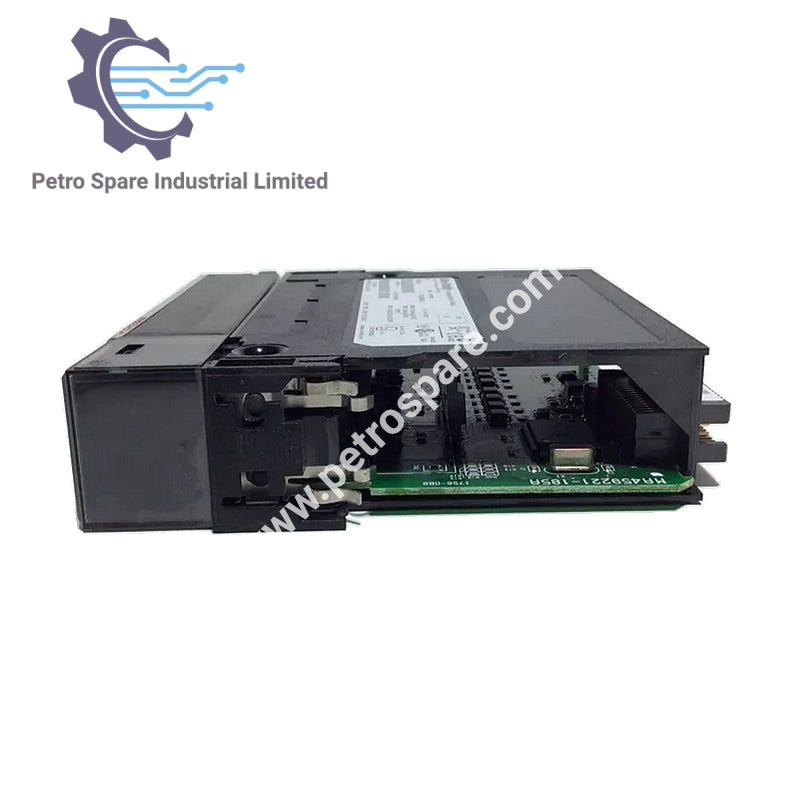

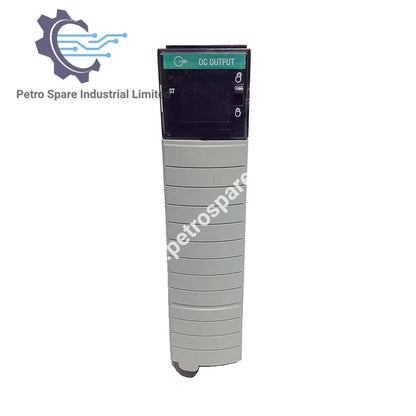

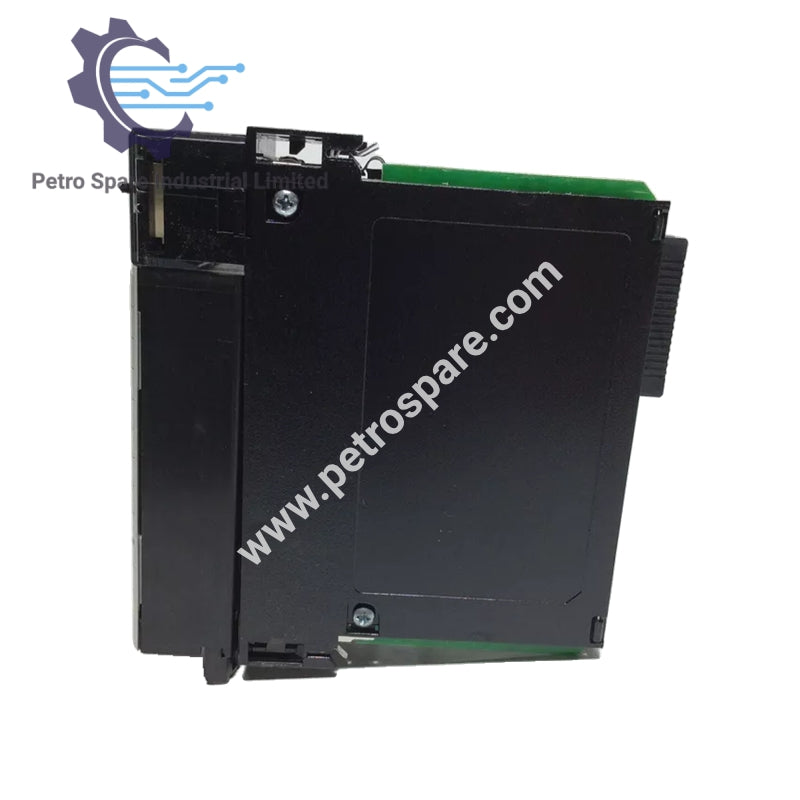

1756-OB8

Описание

1756-OB8 является цифровым модулем постоянного тока серии ControlLogix, предлагающим 8 выходов с диапазоном напряжения 10-30 В постоянного тока. Он предназначен для использования в промышленных автоматизированных системах, обеспечивая надежное управление выходами.

Общая информация

• Тип модуля: цифровой модуль постоянного тока

• Серия: ControlLogix

• Количество выходов: 8

Электрические характеристики

• Выходное напряжение: 24 В постоянного тока

• Диапазон выходного напряжения: 10-30 В постоянного тока

• Ток на точку: 2 А при 60°C (140°F)

• Максимальный ток на модуль: 8 А при 60°C (140°F)

Характеристики сигнала

• Задержка сигнала (переход ВКЛ): максимум 1 мс

• Задержка сигнала (переход ВЫКЛ): максимум 2 мс

Потребление энергии

• Ток шины (5.1 В постоянного тока): 165 мА

• Ток шины (24 В постоянного тока): 2 мА

• Общая мощность шины: 0.89 Вт

• Максимальное тепловыделение: 2.5 Вт при 60°C

Дополнительные функции

• Съемный клеммный блок (RTB): 1756-TBNH, 1756-TBSH

• Изоляционное напряжение: 50 В постоянного тока непрерывно

Конфигурация выходов

• Количество групп выходов: 2

• Количество каналов в группе: 4

---
