140DDO35300C

Обзор

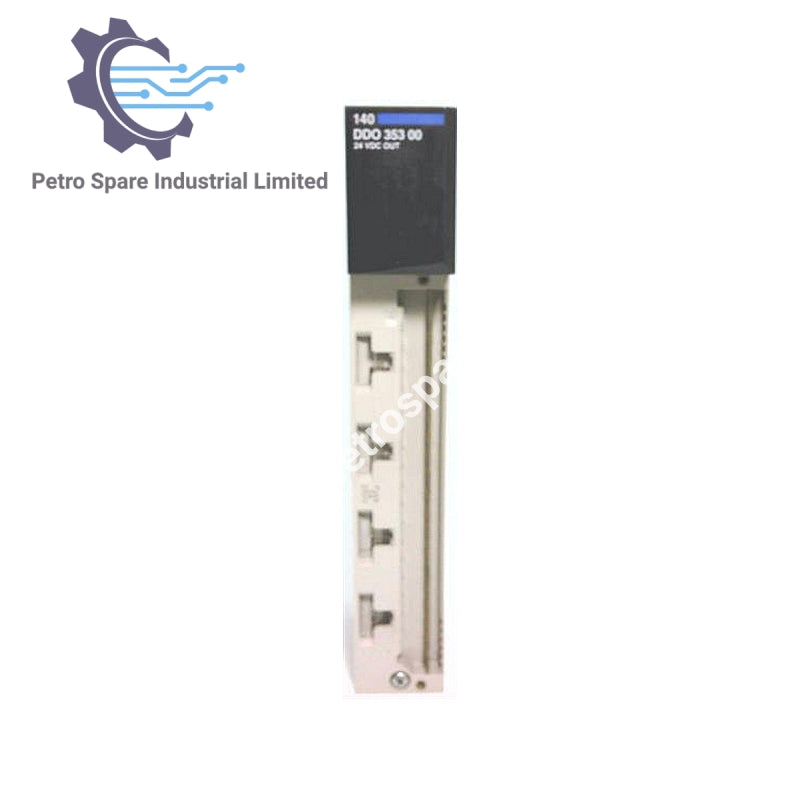

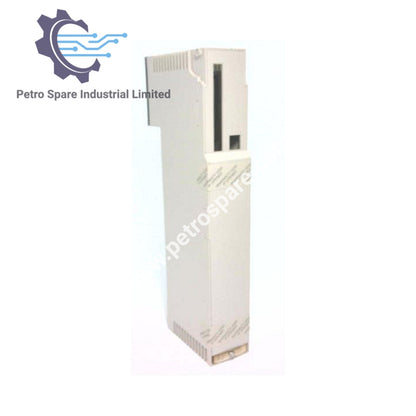

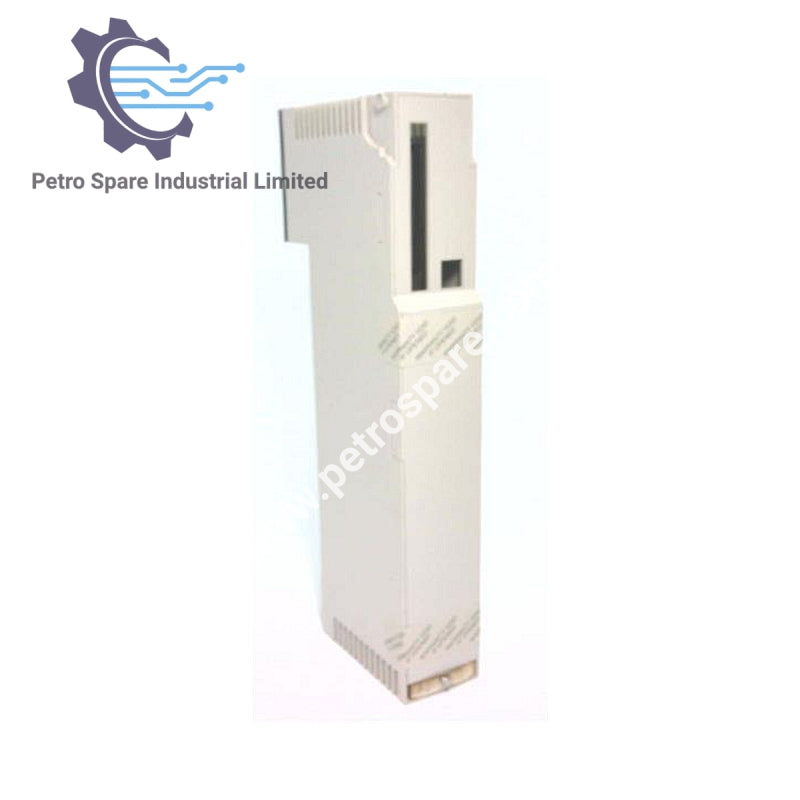

Это 140DDO35300C является 32-канальным модулем дискретного выхода на твердотельных элементах серии Modicon Quantum от Schneider.

Детали выхода

• Группы: 4 группы по 8 каналов

• Логика выхода: положительная логика (источник)

• Выходное напряжение: 24 В постоянного тока (диапазон 19,2–30 В)

• Максимальный импульс напряжения: 56 В в течение 1,3 с (затухающий)

• Максимальное падение напряжения: < 0,4 В при 0,5 А

• Максимальный ток нагрузки: 16 А на модуль, 4 А на группу

• Импульсный ток: 5 А в течение 0,0005 с

• Время отклика: ≤ 1 мс (как 0→1, так и 1→0)

• Максимальный ток утечки: 0,4 мА при 30 В

• Формула индуктивности нагрузки: 0,5 / (ток² × частота переключения) при 50 Гц

Защита и изоляция

• Индикация неисправности: Потеря питания поля, перегоревший предохранитель

• Номинал предохранителя: 3 А на точку, 5 А на группу

• Изоляционное напряжение:

• 1780 В переменного тока между каналами и шиной (1 мин)

• 500 В переменного тока между группами (1 мин)

• Внутренняя защита: предохранитель 5 А на группу

• Рассеиваемая мощность: 1,75 Вт + (0,4 В × общий ток нагрузки модуля)

Индикаторы и сигналы

• Светодиоды:

• 1 зелёный для связи шины (Активно)

• 1 красный для внешней ошибки (F)

• 32 зелёных для состояния входа

• Требуемый ток шины: 330 мА

Физические

• Формат модуля: Standard

• Чистый вес: 0.45 кг

---
