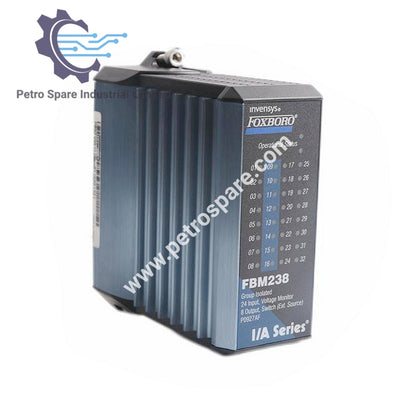

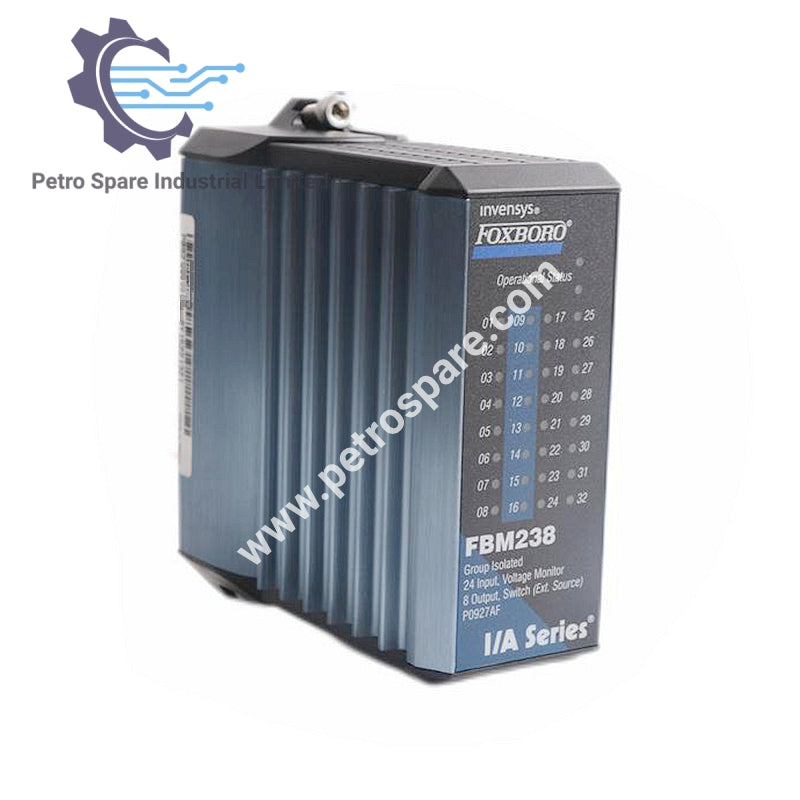

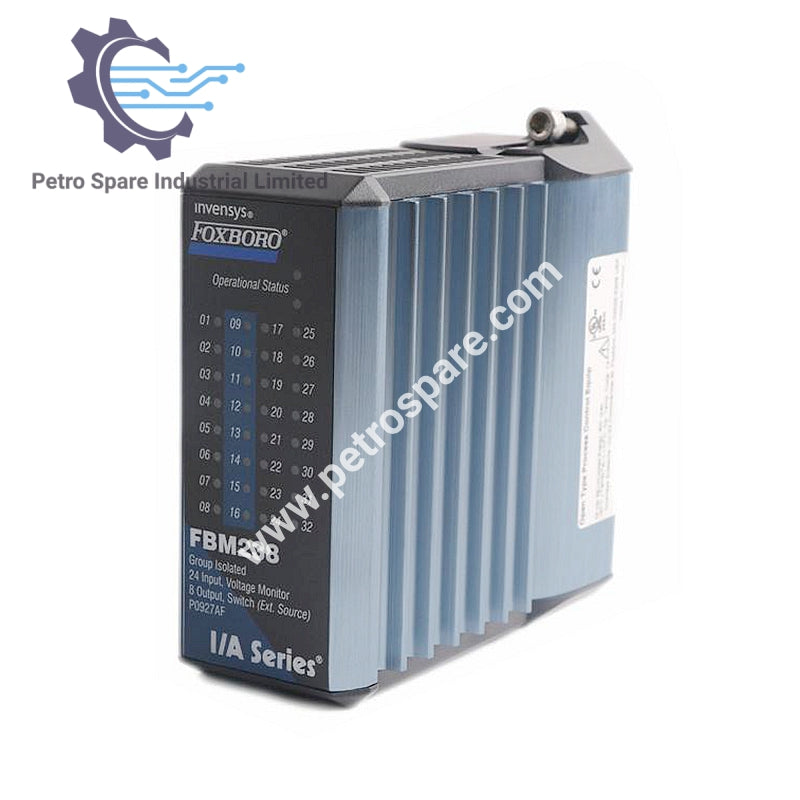

FBM238

Обзор

FBM238: Модуль интерфейса с дискретными 24DI/8DO, с изолированными цифровыми входными и выходными каналами для промышленных применений.

Входные/выходные каналы

• Входные каналы: 24 группы изолированных цифровых входных каналов.

• Выходные каналы: 8 групп изолированных цифровых выходных каналов.

Напряжение и ток

• Максимальное входное напряжение: 30 В постоянного тока.

• Напряжение в рабочем состоянии: 15–30 В постоянного тока.

• Напряжение в состоянии выкл.: от 0 до 5 В постоянного тока.

• Ток входа для состояния вкл.: максимум 2,3 мА при 30 В постоянного тока.

• Ограничения сопротивления источника:

• Состояние вкл.: 1 кОм (максимум) при 15 В постоянного тока.

• Состояние выкл.: 100 кОм (минимум) при 30 В постоянного тока.

Время фильтрации/устранения дребезга

• Настраиваемый (без фильтрации, 4, 8, 16 или 32 мс).

Связь

• Обменивается данными с соответствующим FCM или FCP через модуль Fieldbus.

Требования к питанию

• Диапазон входного напряжения: 24 В постоянного тока +5%, -10%.

• Потребление модуля: 2,65 Вт (максимум) при 24 В постоянного тока.

• Тепловыделение: 5,3 Вт (максимум) при общей нагрузке 2 А и всех входах при 30 В постоянного тока.

Масса и размеры

• Вес модуля: примерно 284 г (10 унций).

• Размеры модуля:

• Высота: 102 мм (4 дюйма), 114 мм (4,5 дюйма) включая монтажные выступы.

• Ширина: 45 мм (1,75 дюйма).

• Глубина: 104 мм (4,11 дюйма).

---
