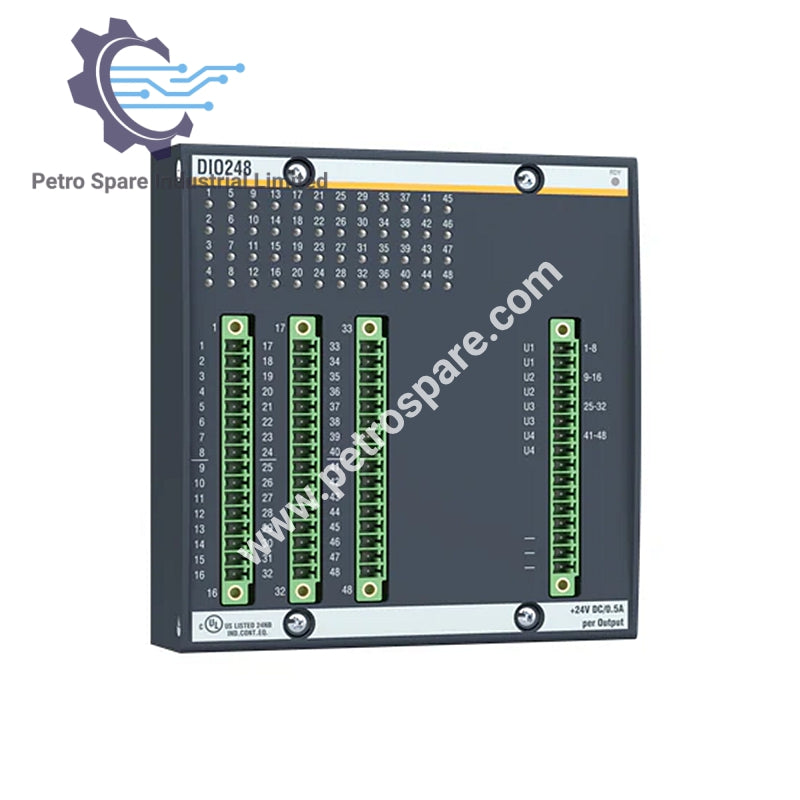

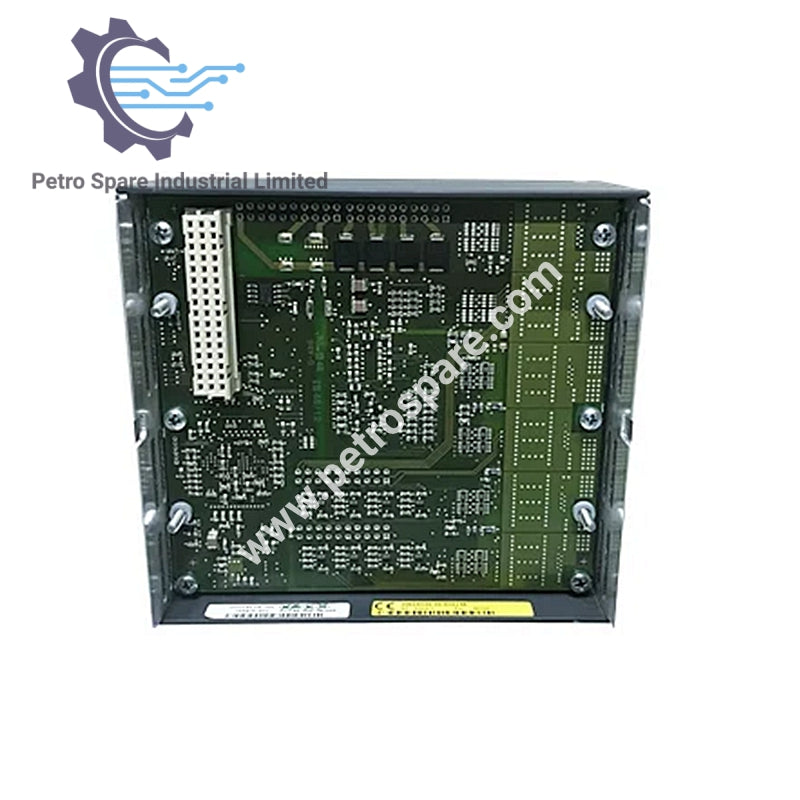

DIO248

Обзор модуля

• Модель: DIO248

• Функция: Модуль цифрового ввода/вывода

Технические характеристики входа

• Диапазон входного напряжения (высокий уровень): 15 В DC до 34 В DC

• Диапазон входного напряжения (низкий уровень): 0 В DC до 5 В DC

• Фильтр входа: 600 мкс (по умолчанию), регулируется от 10 мкс до 270 мс

• Внутреннее сопротивление: 8 кОм

• Индикатор состояния: Зеленый светодиод

• Входы прерываний: 8 настраиваемых как счетчики или входы прерываний

Особенности счетчиков и измерений

• Счетчики: До 4

• Разрешение: 32 бита

• Режимы работы: Счетчик событий, инкрементальный энкодер, измерение времени окна, измерение периода или частоты

• Типы энкодеров: Инкрементальный энкодер (каналы A и B), одноканальный импульсный энкодер

• Входы сигнала: A, B, инициатор (входы прерываний настраиваемые)

• Оценка сигнала: 1/2/4-кратная оценка фронта или режим направления импульса

• Максимальная входная частота: 50 кГц для одного канала

---
