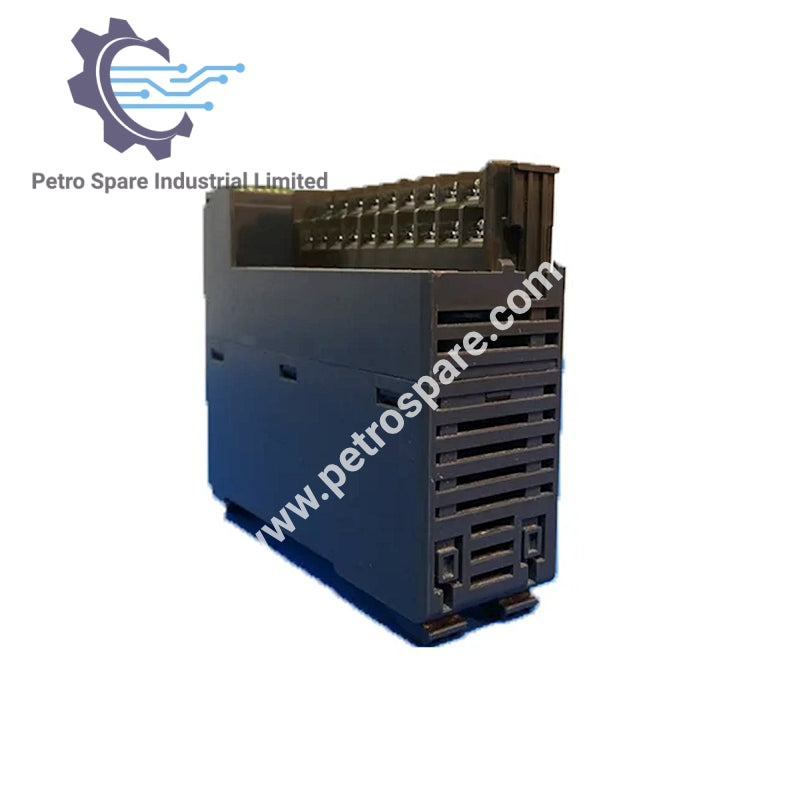

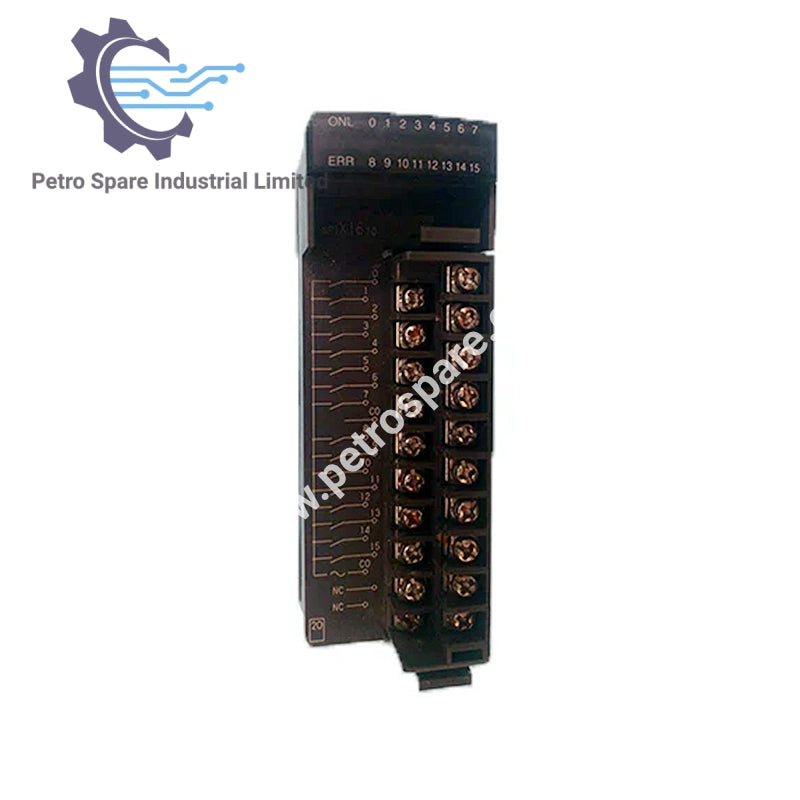

NP1X1610

Обзор продукта

• Бренд: Fuji Electric

• Модель: NP1X1610

• Тип: Модуль цифрового ввода, 100В AC, 16 точек

Электрические характеристики

• Входные точки: 16 (16 точек общих × 1 цепь), 2 общих клеммы

• Входное напряжение: 100 до 120В AC (допуск до 132В AC)

• Номинальная частота: 50/60Гц (допуск 47 до 63Гц)

• Входной ток: 10мА на точку (при 100 до 120В AC)

• Входное сопротивление: 10кΩ (50Гц), 9кΩ (60Гц)

• Пульсации: 5% или меньше

• Пусковой ток: Макс. 150мА

Сигнал и тайминг

• Время задержки входа: Прибл. 10 мс ВКЛ/ВЫКЛ

• Тип входа: AC Тип 1

Детали подключения

• Подключение внешнего провода: Отсоединяемая винтовая клемма (M3), 20 полюсов

• Подходящий размер провода: AWG #22 до 18

Индикаторы и изоляция

• Индикация светодиода: Зеленый светодиод для нормального ВКЛ, красный светодиод для ошибки

• Метод изоляции: Фотопара

• Диэлектрическая прочность: 1500В AC в течение 1 минуты (между входными клеммами и заземлением корпуса)

• Сопротивление изоляции: 10МОм или больше (измерено мегомметром при 500В DC)

Условия эксплуатации

• Максимальный одновременный ВКЛ: Макс 80% при 100В AC/55°C, макс 60% при 132В AC/55°C

• Внутреннее потребление тока: 24В DC, макс 40мА (все точки ВКЛ)

Физические характеристики

• Вес: Прибл. 170 г

---
