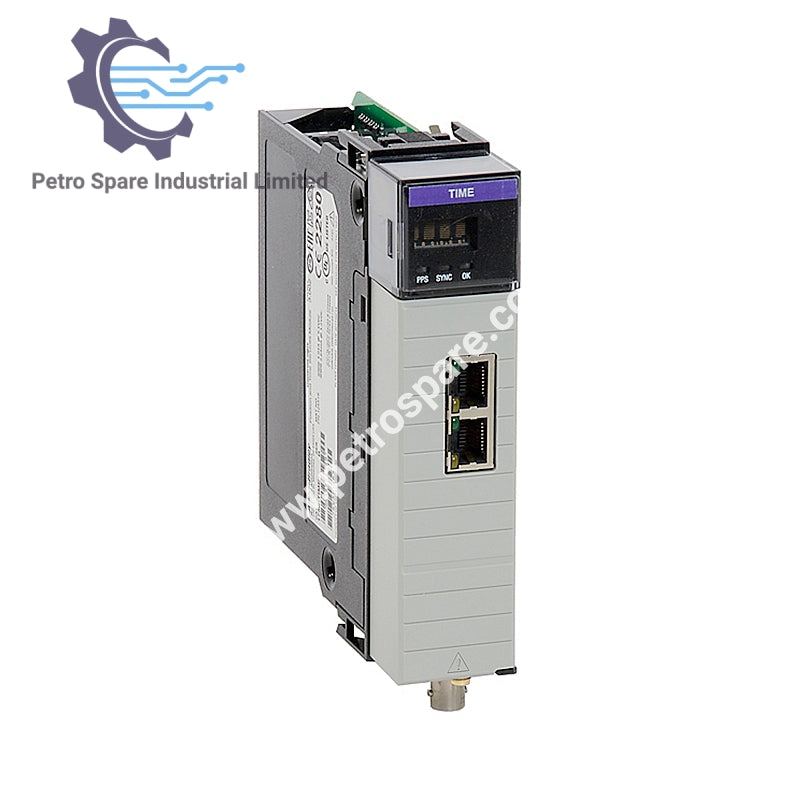

1756-TIME

Обзор

Модуль 1756-TIME является модулем синхронизации времени Allen-Bradley для систем ControlLogix, обеспечивающим точную координацию времени по шине и поддерживающим подключения IRIG-B и Ethernet.

Электрические характеристики

• Ток потребления шины: 1.01 A при 5.1 V DC, 2.64 mA при 1.2 V DC

• Изоляционное напряжение: 30 V непрерывно, базовый тип изоляции; испытано 1000 V AC в течение 60 с (Ethernet и IRIG-B к шине)

• Класс защиты корпуса: Отсутствует (открытый тип)

• Подключения Ethernet: RJ45, минимум категория 5e

• Подключение IRIG-B: RG58 или эквивалент

• Подключение антенны: Разъем TNC на SMA, кабель в комплекте

Экологические характеристики

• Рабочая температура: 0…+50°C (шасси серии B), 0…+60°C (шасси серии C)

• Максимальная температура окружающего воздуха: +50°C (серия B), +60°C (серия C)

Иммунитет / ЭМС

• Иммунитет к импульсным помехам (EFT/B) (IEC 61000-4-4): ±2 кВ при 5 кГц (сигнальные и коммуникационные порты)

• Иммунитет к переходным перенапряжениям (IEC 61000-4-5): ±2 кВ линия-земля (CM)

• Иммунитет к проводимым радиочастотным помехам (IEC 61000-4-6): 10 В rms, синусоида 1 кГц, 80% AM, 150 кГц–80 МГц

---
