1769-OA16

Обзор

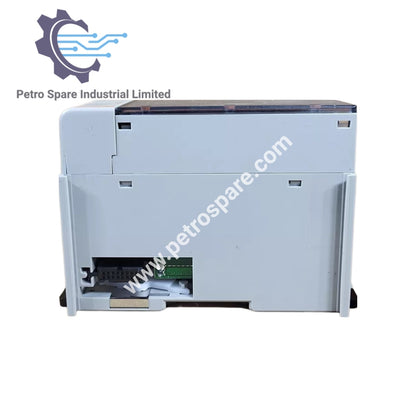

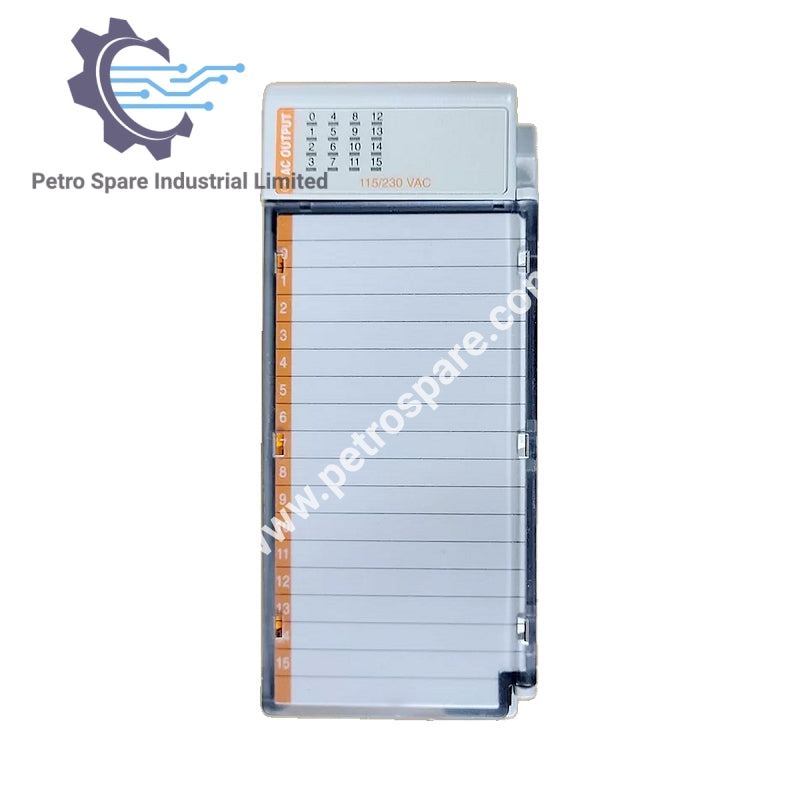

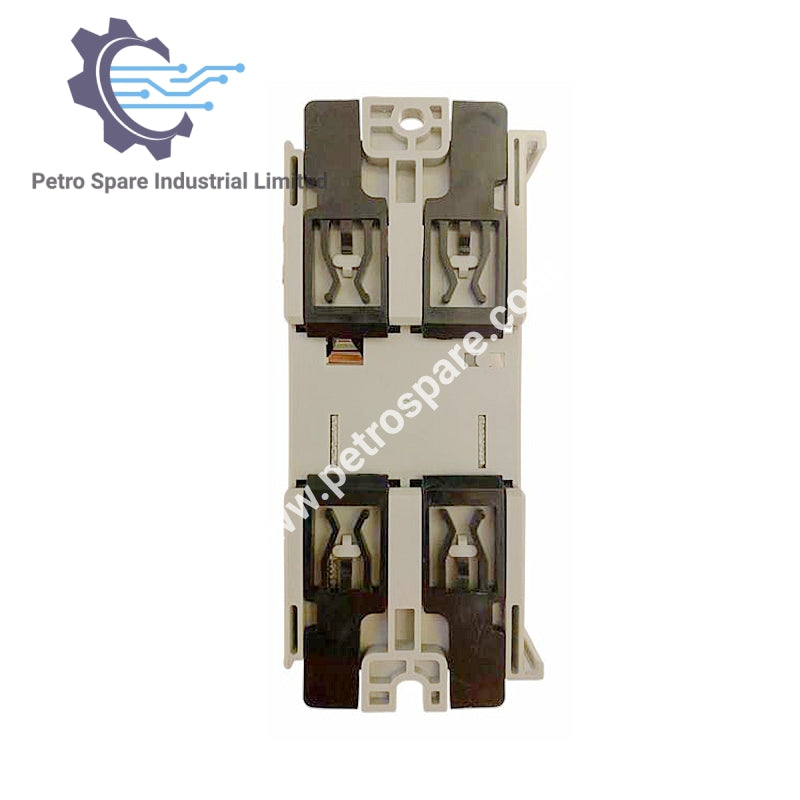

Модуль выходов переменного тока с твердотельным реле Allen-Bradley 1769-OA16 Compact I/O предназначен для промышленных автоматизированных систем, обеспечивая надежный переменный выход.

Физические размеры

• Размеры: 118 мм (высота) x 87 мм (глубина) x 52,5 мм (ширина); высота с монтажными выступами: 138 мм

• Размеры (в дюймах): 4,65 дюйма (высота) x 3,43 дюйма (глубина) x 2,07 дюйма (ширина); высота с монтажными выступами: 5,43 дюйма

Экологические характеристики

• Температура хранения: от -40°C до +85°C (от -40°F до +185°F)

• Рабочая температура: от 0°C до +60°C (от 32°F до +140°F)

• Рабочая влажность: от 5% до 95% без конденсации

• Рабочая высота над уровнем моря: 2000 метров (6561 фут)

• Вибрация (в работе): 10 до 500 Гц, 5G, максимальный пик-пик 0,030 дюйма

• Удар (в работе): 30G при креплении на панель (20G при креплении на DIN-рейку); работа реле: 7,5G при креплении на панель (5G при креплении на DIN-рейку)

• Удар (не в работе): 40G при креплении на панель (30G при креплении на DIN-рейку)

Сертификация и соответствие

• Сертификация агентства: сертифицирован C-UL (по CSA C22.2 № 142), внесен в список UL 508, соответствует требованиям CE и C-Tick для всех применимых директив

• Класс опасной среды: Класс I, Раздел 2, опасное место, группы A, B, C, D (UL 1604, C-UL по CSA C22.2 № 213)

• Излучаемые и проводимые помехи: EN50081-2 Класс A

Электрические/ЭМС испытания

• Иммунитет к ЭСР (IEC61000-4-2): 4 кВ контакт, 8 кВ воздух, 4 кВ косвенно

• Иммунитет к излучению (IEC61000-4-3): 10 В/м, 80 до 1000 МГц, 80% амплитудной модуляции, +900 МГц с ключевым несущим сигналом

• Импульсные помехи (IEC61000-4-4): 2 кВ, 5 кГц

• Иммунитет к перенапряжениям (IEC61000-4-5): 2 кВ в общем режиме, 1 кВ в дифференциальном режиме

• Иммунитет к проводимым помехам (IEC61000-4-6): 10 В, 0,15 до 80 МГц

---
