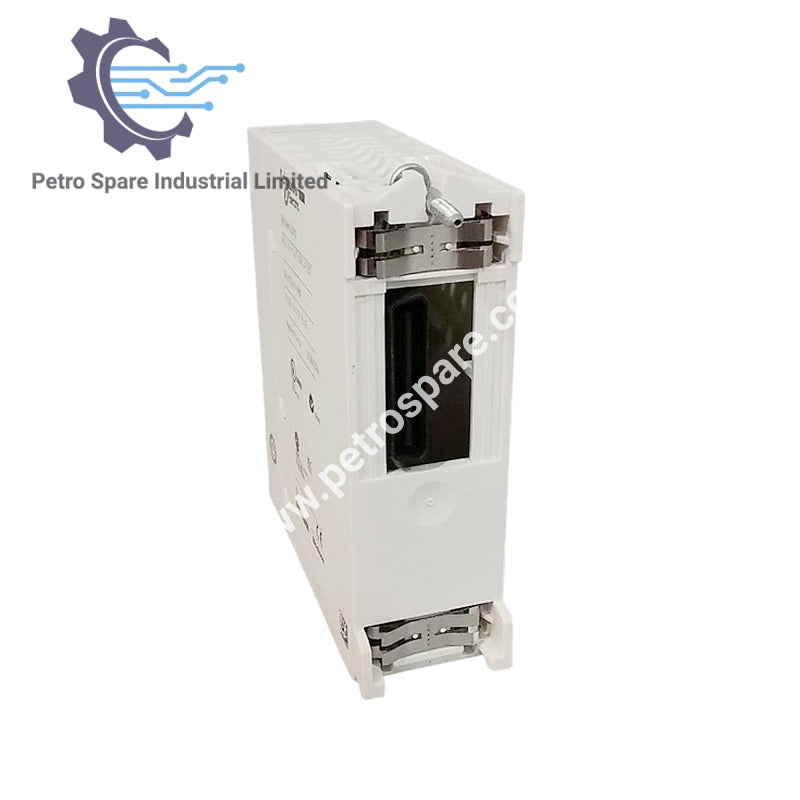

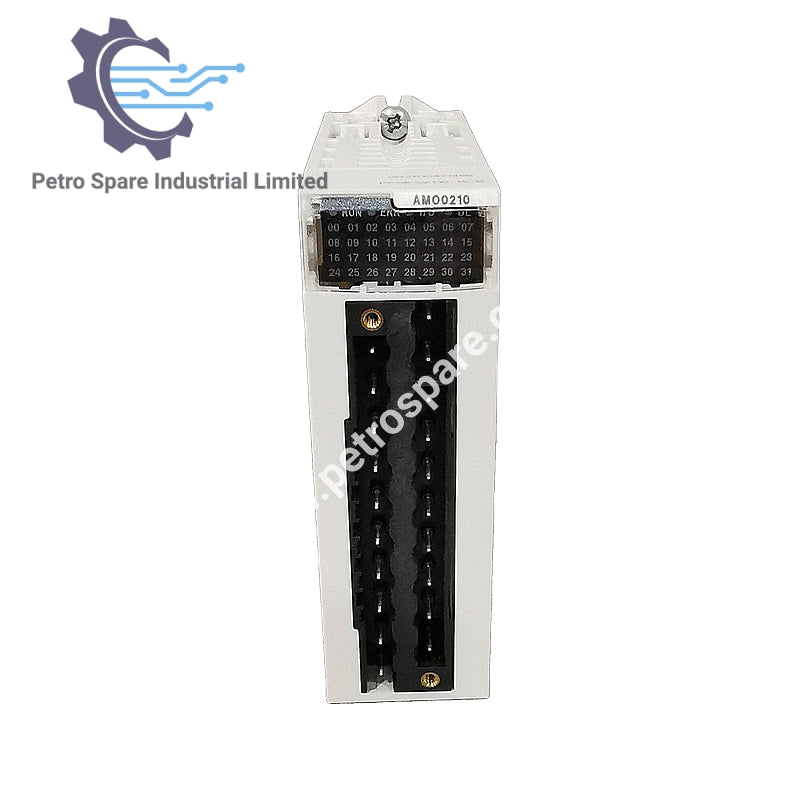

BMXAMO0210

Обзор продукта

BMXAMO0210 является 2-канальным изолированным аналоговым выходным модулем из серии X80 компании Schneider, предлагающим выходные сигналы тока и напряжения с высокой точностью и надежной электрической изоляцией.

---

Электрические характеристики

• Аналоговые выходы: 2 канала

• Типы выходов: 0–20 мА, 4–20 мА, ±10 В

• Разрешение: 15 бит + знак

• Уровень выхода (высокий): +/– 11.25 В, 0–24 мА

• Погрешность измерения: ≤ 0.2% полного диапазона (0–60 °C), 0.1% при 25 °C

• Дрейф температуры: 30 ppm/°C

• Время преобразования: ≤ 1 мс

• Ослабление перекрестных помех: ≥ 90 дБ

• Подавление синфазного сигнала: 100 дБ

• Перекалибровка: Калибровка на заводе

• Режим резервирования: Предопределённый или настраиваемый

---

Нагрузка и импеданс

• Омическая нагрузка (0–20 мА / 4–20 мА): ≤ 600 Ω

• Омическая нагрузка (±10 В): ≥ 1000 Ω

---

Питание и потребление

• Источник питания: Внутренний (через стойку)

• Потребление энергии (24 В DC): типично 2.1 Вт, максимум 2.8 Вт

• Потребление энергии (3.3 В DC): типично 0.35 Вт, максимум 0.48 Вт

• Ток потребления: 150 мА (3.3 В DC), 110 мА (24 В DC)

---

Диагностика и индикаторы

• Светодиоды:

• 1 зелёный RUN

• 1 зелёный на канал (диагностика)

• 1 красный ERR

• 1 красный I/O

---

Изоляция и защита

• Изоляционное напряжение:

• 1400 В DC (канал к земле, канал к шине)

• 750 В DC (между каналами)

• Обнаружение:

• Обнаружение обрыва цепи (0–20 мА, 4–20 мА)

• Обнаружение короткого замыкания (±10 В)

---

Экологические параметры

• Устойчивость к вибрации: 3 gn

• Устойчивость к ударам: 30 gn

• Рабочая температура: 0…60 °C

• Температура хранения: –40…85 °C

• Влажность: 5–95% при 55 °C, без конденсации

• Высота над уровнем моря:

• 0–2000 м

• До 5000 м с понижением характеристик

• Степень защиты: IP20

---

Механические характеристики

• Масса нетто: 0.144 кг

---
