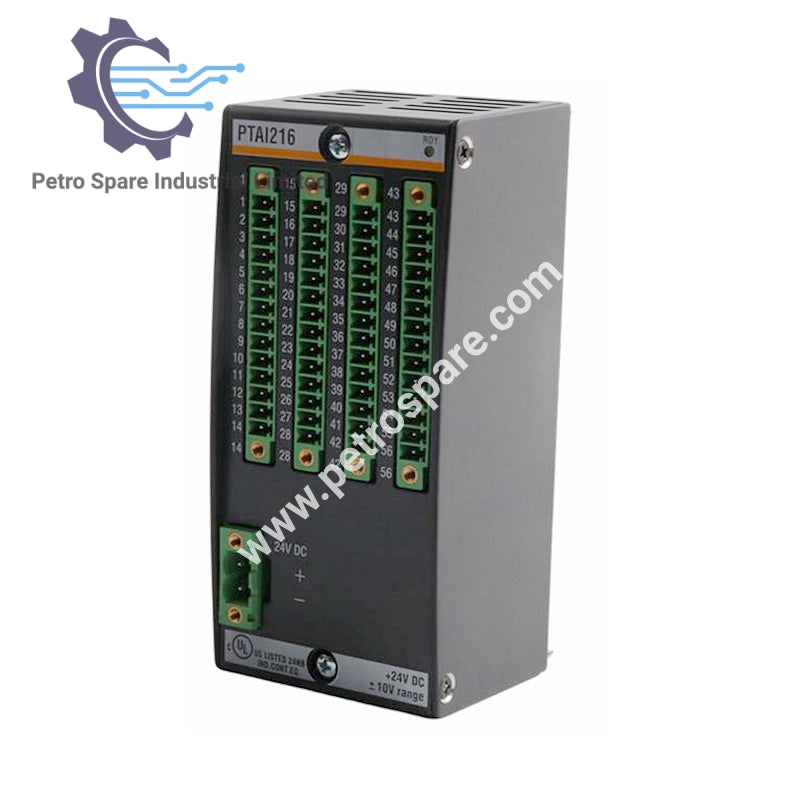

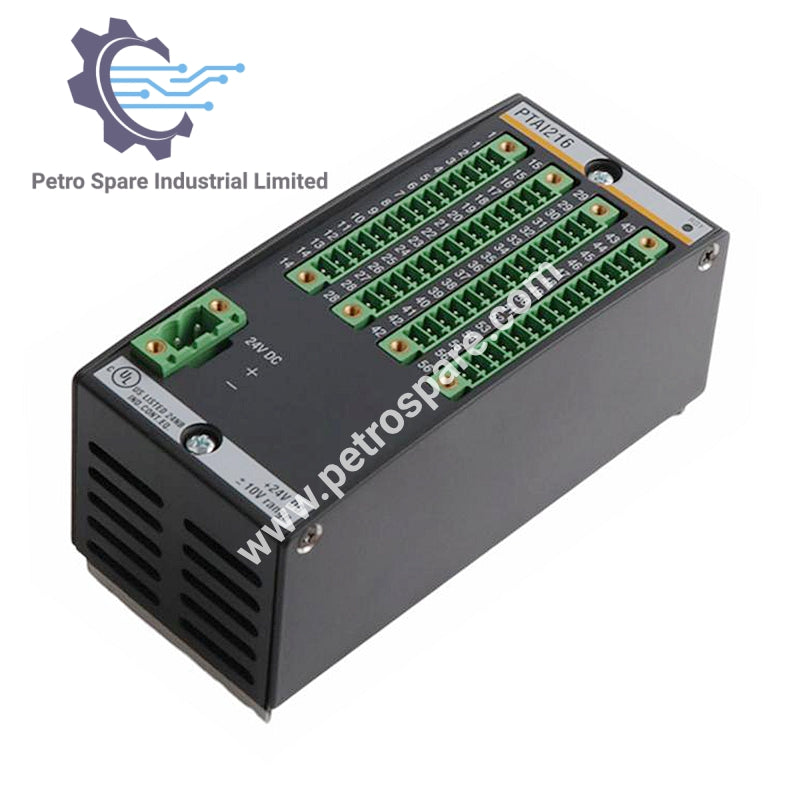

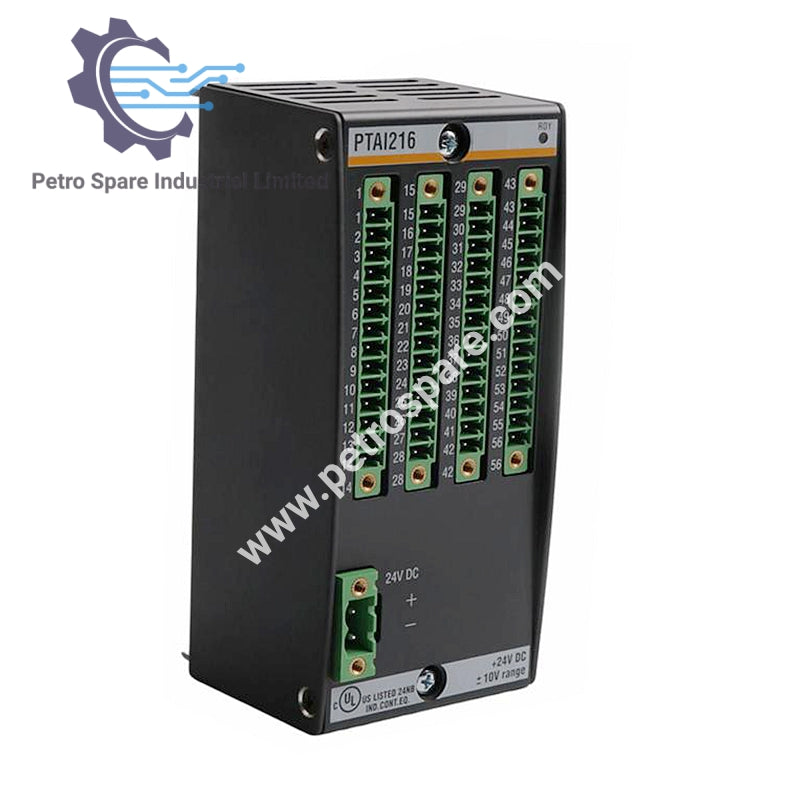

PTAI216

Описание

• Модель: PTAI216
• Производитель: Bachmann
• Тип продукта: Модуль ввода температуры

Входы напряжения

• Количество: Макс. 4
• Тип входа: Однополярный или дифференциальный
• Входное напряжение: ±1 В или ±10 В
• Входное сопротивление: > 33 кОм
• Входной фильтр: 170 Гц (низкочастотный фильтр 1-го порядка)
• Цифровое разрешение: 14 бит
• Допустимое напряжение общего режима: Макс. ±1 В
• Погрешность при рабочей температуре:
  • ±1 В: 25°C → ±0.5%
  • ±1 В: 0 до +60°C → ±0.5%
  • ±1 В: -30 до +60°C → ±0.5%
  • ±10 В: 25°C → ±0.1%
  • ±10 В: 0 до +60°C → ±0.15%
  • ±10 В: -30 до +60°C → ±0.3%
• Ослабление перекрестных помех: > 60 дБ
• Время выборки: 2.5 мс

Входы тока

• Количество: Макс. 4
• Входной ток: 0 до 20 мА
• Входное сопротивление: 243 Ом
• Цифровое разрешение: 14 бит
• Макс. входной ток: 35 мА (предел разрушения)
• Погрешность при рабочей температуре:
  • 0 до 20 мА: 25°C → ±0.2%
  • 0 до 20 мА: 0 до +60°C → ±0.2%
  • 0 до 20 мА: -30 до +60°C → ±0.3%
• Время выборки: 2.5 мс

Внешнее питание

• Гальваническая изоляция от системы: 500 В
• Диапазон напряжения: 18 до 34 В DC
• Потребление тока (внутреннее): Обычно 70 мА при 24 В DC

---
