DMS202

Обзор продукта

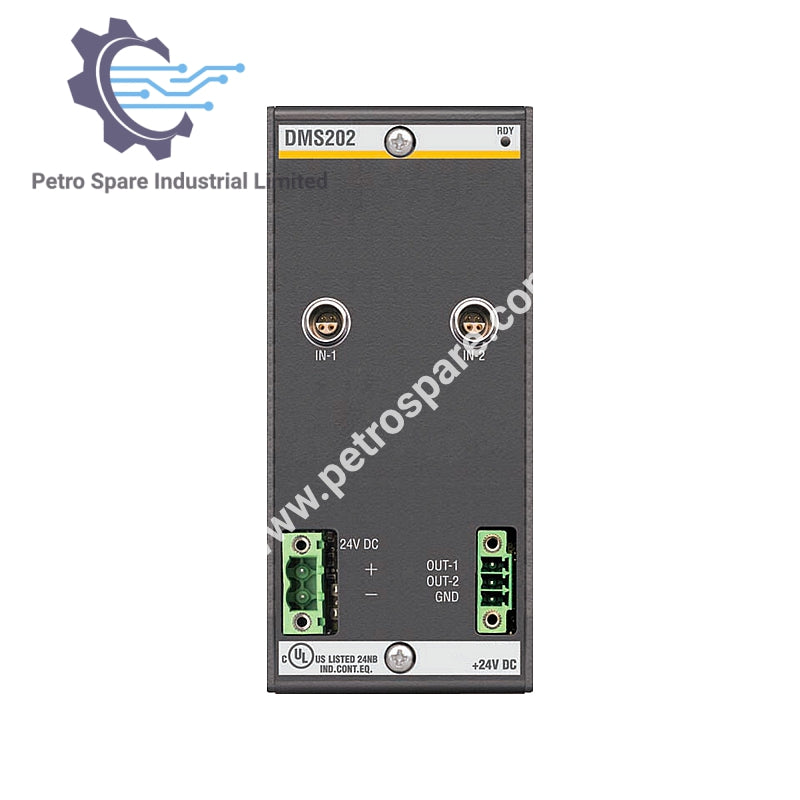

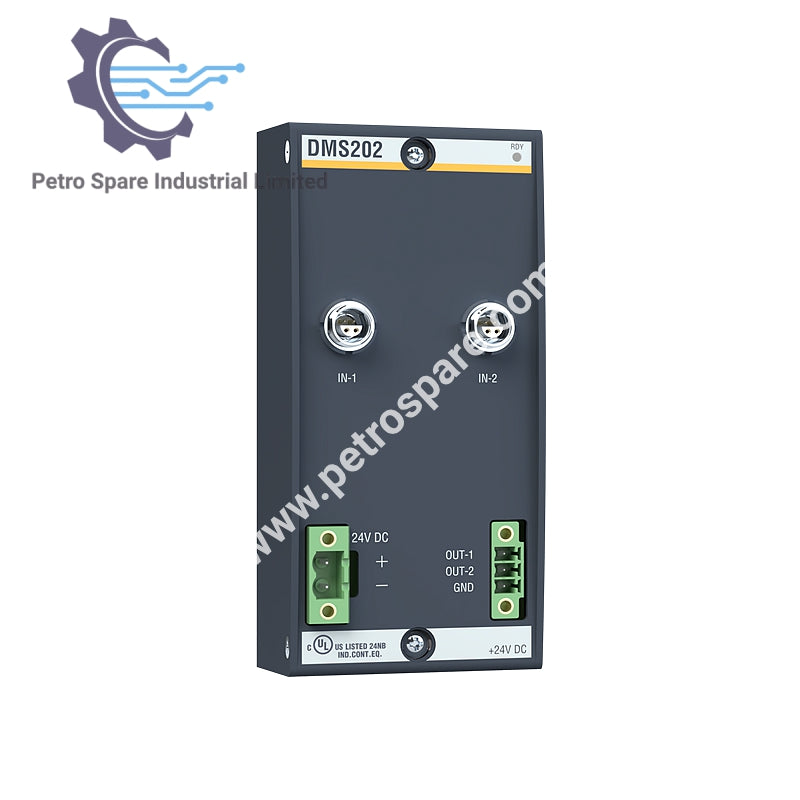

DMS202 — это двухканальный модуль входа тензодатчика Bachmann, предназначенный для точных измерений деформации с высоким разрешением и быстрой конверсией.

Питание моста

• Несущая частота: 5 кГц ±2 %

• Амплитуда: 4 VRMS ±2 %

• Синхронизация несущей частоты: Опционально

• Диапазон синхронизации: 5 кГц ±2 %

Вход усилителя тензодатчика

• Входное сопротивление: > 5 МОм

• Эффективная полоса пропускания: 1 кГц

• Разрешение: 12 бит

• Макс. входное напряжение в режиме общего сигнала: 10 В (без перегрузки)

• CMRR (0 кГц до 5 кГц): > 80 дБ

• Мониторинг обрыва кабеля: Да, сообщение об ошибке

• Гальваническая изоляция от системы: 500 В

• Мониторинг внешнего напряжения: Да, сигнал отказа питания

• Время преобразования: 12,5 мкс для одного канала, 25 мкс для двухканальной работы

• Диапазон измерений: 2,0/4,0/8,0/16,0 мВ или Автоматический диапазон

• Переключение диапазона измерений: Автоматически или программно

Выходы измерений

• Выходное напряжение: 0 В до 10 В

• Внутреннее сопротивление: < 2 Ом

• Нагрузочный резистор: > 2,5 кОм

Специальные функции

• Обнаружение пикового значения

• Электронная настройка емкости

• Синхронизация несущей частоты

---
