1794-IV16

Описание

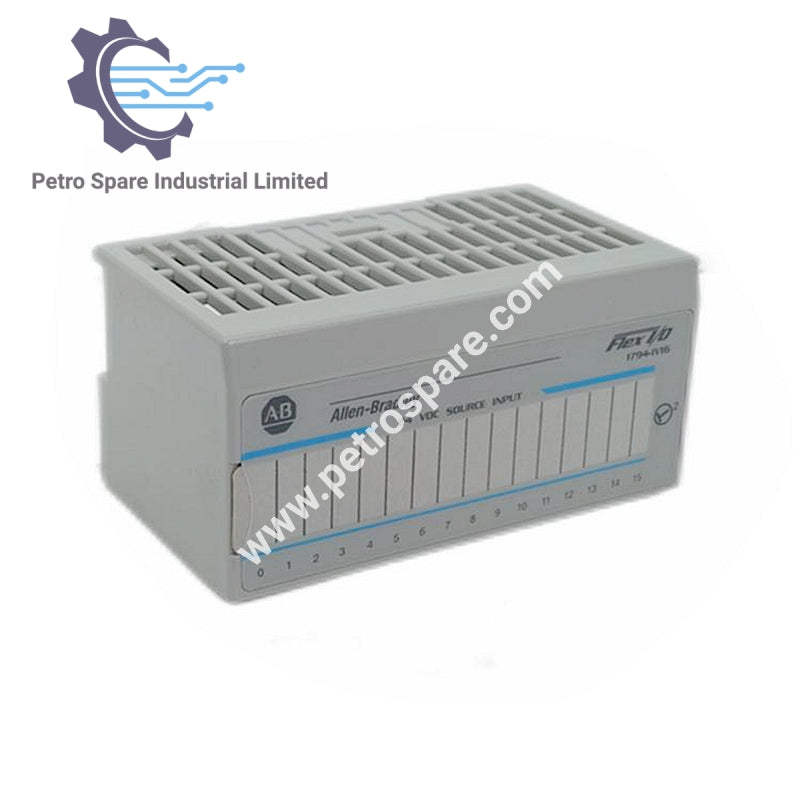

Allen-Bradley 1794-IV16 — цифровой модуль входов с 16 не изолированными входами, источающими сигнал. Предназначен для систем промышленной автоматизации, требующих надежного контроля напряжения и тока.

Электрические характеристики

• Количество входов: 16, без изоляции, источающих

• Напряжение в включённом состоянии:

• Мин: 10 В постоянного тока

• Ном: 24 В постоянного тока

• Макс: 31,2 В постоянного тока

• Ток в состоянии ВКЛ:

• Мин: 2,0 мА

• Ном: 8,0 мА при 24 В постоянного тока

• Макс: 11,0 мА

• Напряжение в выключенном состоянии (макс): 5 В постоянного тока

• Ток в выключенном состоянии (мин): 1,5 мА

Сопротивление и изоляция

• Входное сопротивление (макс): 4,7 кОм

• Изоляционное напряжение: Испытано при 2121 В постоянного тока в течение 1 с между пользователем и системой

• Изоляция каналов: Отсутствие изоляции между отдельными каналами

---
