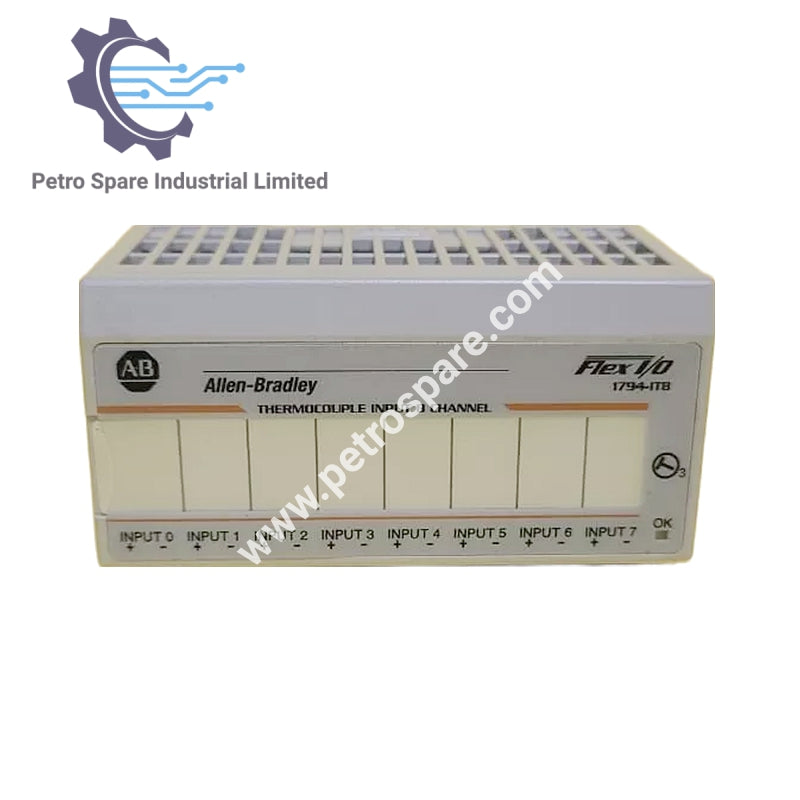

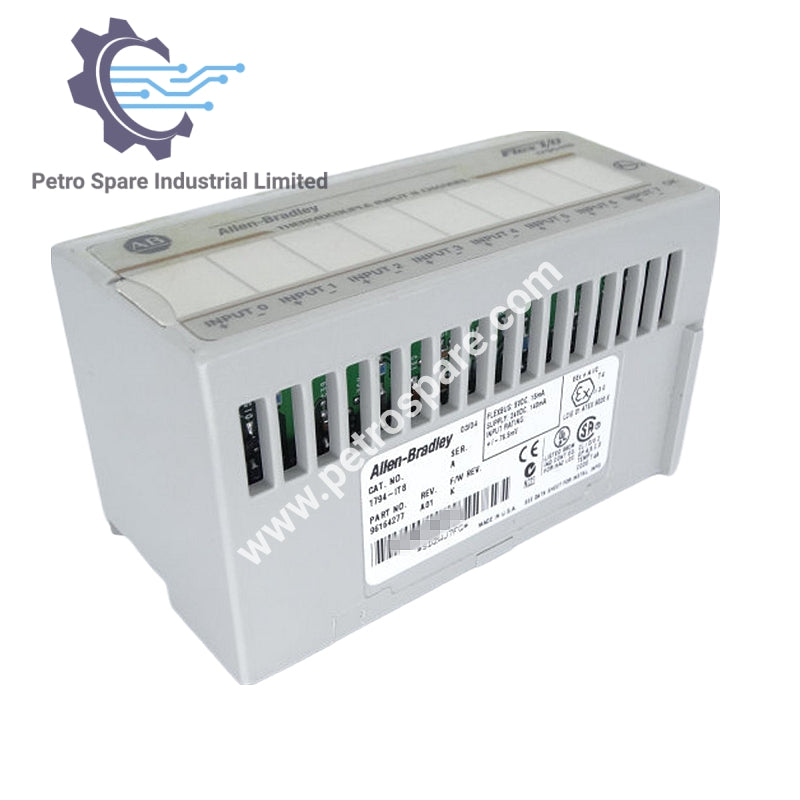

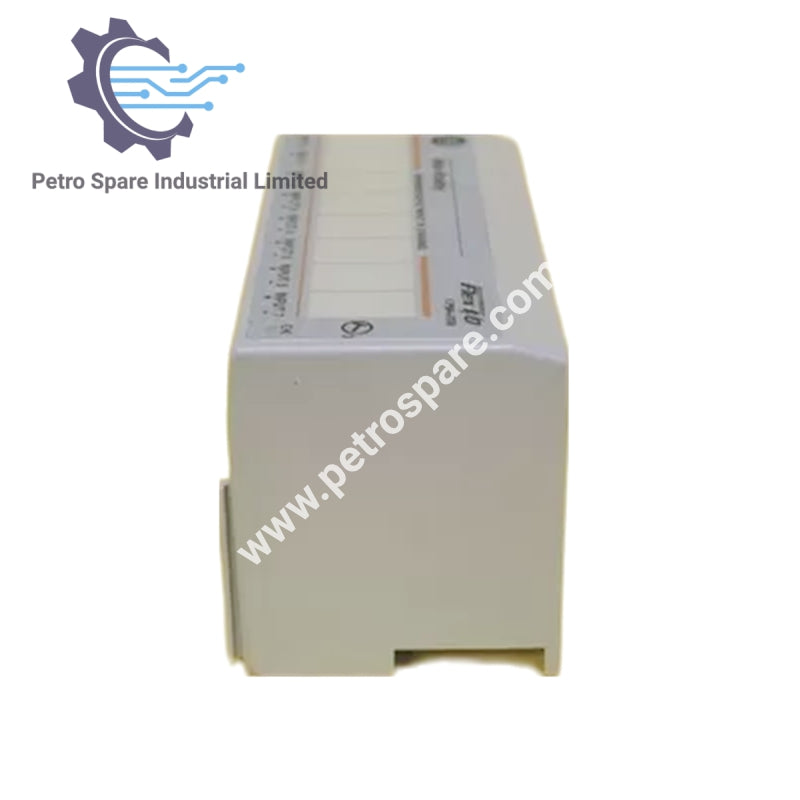

1794-IT8

Обзор

• Модель: 1794-IT8

• Бренд: Allen-Bradley

• Тип продукта: Модуль термопары / милливольтного входа

• Рассеиваемая мощность: макс. 3 Вт при 31.2 В

Входы

• Количество входов: 8

• Поддерживаемые датчики: J, K, E, R, N, S, B, C, T и L

• Милливольтовый сигнал: ±76.5 мВ

Производительность

• Разрешение: 16 бит (типично 2.384 микровольт)

• Формат данных: 16-битное дополнительное кодирование или смещённый двоичный код (однополярный)

• Полоса пропускания канала: 0 до 2.62 Гц

• Пропускная способность системы в нормальном режиме: 325 мс

Электрические и тепловые характеристики

• Номинальные входные диапазоны: -76.5 до 76.5 мВ

• Изоляционное напряжение: 850 В постоянного тока

• Подавление шума в нормальном режиме: -60 дБ при 60 Гц

• Ток Flexbus: 20 мА

• Тепловое рассеяние: 10.2 БТЕ/ч при макс. 31.2 В постоянного тока

Расположение модуля

• Расположение модуля: Базовые терминальные блоки 1794-TB2, -TB3 и -TB3T

• Положение ключа переключателя: 3

Индикаторы

• Индикатор состояния питания: 1 красный/зелёный индикатор

---
