1794-IRT8

Обзор

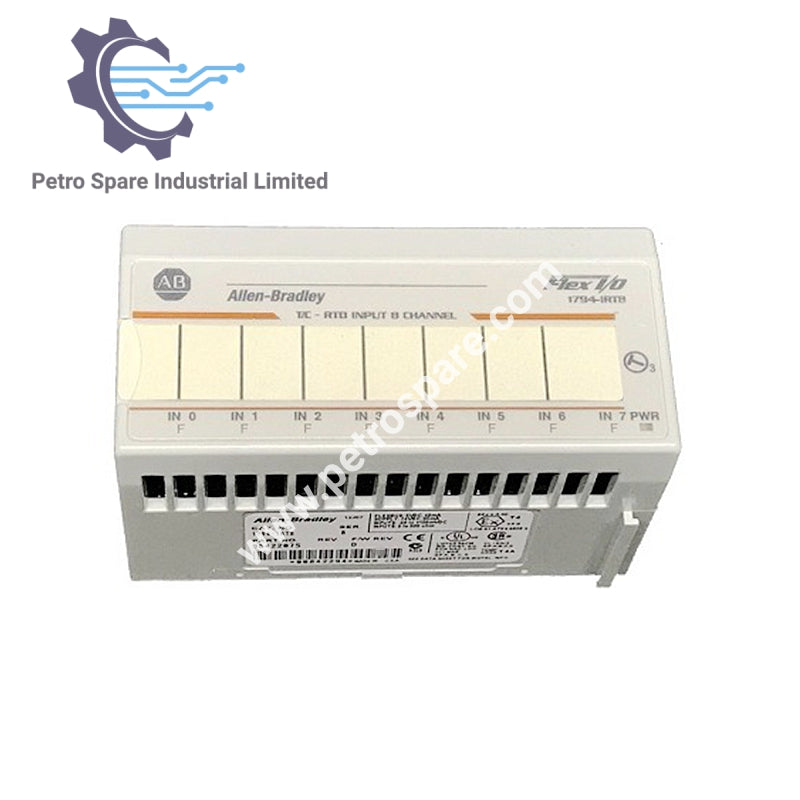

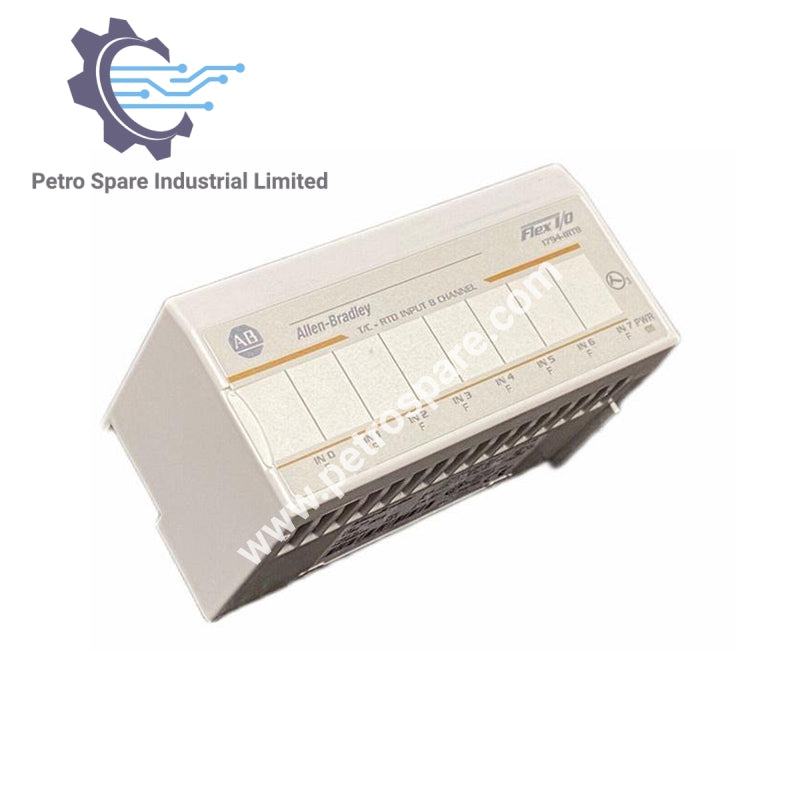

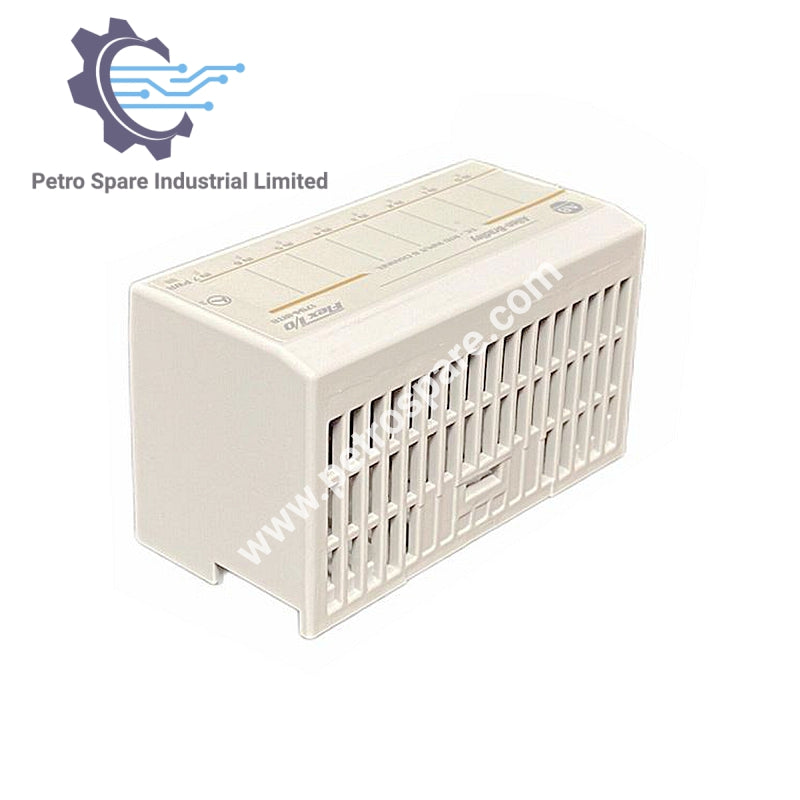

Модуль  1794-IRT8 является модулем Allen-Bradley FLEX с 8 точками для термопар/RTD, предназначенным для точного измерения температуры в промышленных системах управления.

Входные каналы

• Количество входов: 8 каналов (2 группы по 4)

• Совместимые базовые блоки терминалов: 1794-TB3G, 1794-TB3GS, 1794-TB3GK

Номинальное входное напряжение

• Термопары: −40…100 мВ постоянного тока

• RTD: 0…325 мВ постоянного тока (по умолчанию)

Поддерживаемые типы термопар

• B: 300…1800 °C (572…3272 °F)

• E: −270…1000 °C (−454…1832 °F)

• J: −210…1200 °C (−346…2192 °F)

• K: −270…1372 °C (−454…2502 °F)

• TXK/XK(L): −200…800 °C (−328…1472 °F)

• N: −270…1300 °C (−454…2372 °F)

• R/S: −50…1768 °C (−58…3214 °F)

• T: −270…400 °C (−454…752 °F)

Поддерживаемые типы RTD

• 100 Ω Pt α=0.00385 Euro: −200…870 °C (−328…1598 °F)

• 200 Ω Pt α=0.00385 Euro: −200…400 °C (−328…752 °F)

• 100 Ω Pt α=0.003916 U.S.: −200…630 °C (−328…1166 °F)

• 100 Ω Pt α=0.003916 U.S.: −200…400 °C (−328…752 °F)

• Никель: 100 Ω −60…250 °C, 200 Ω −60…200 °C, 120 Ω −80…320 °C

• Медь: 10 Ω −200…260 °C (−328…470 °F)

Разрешение

• Разрешение АЦП: 14 бит

---
