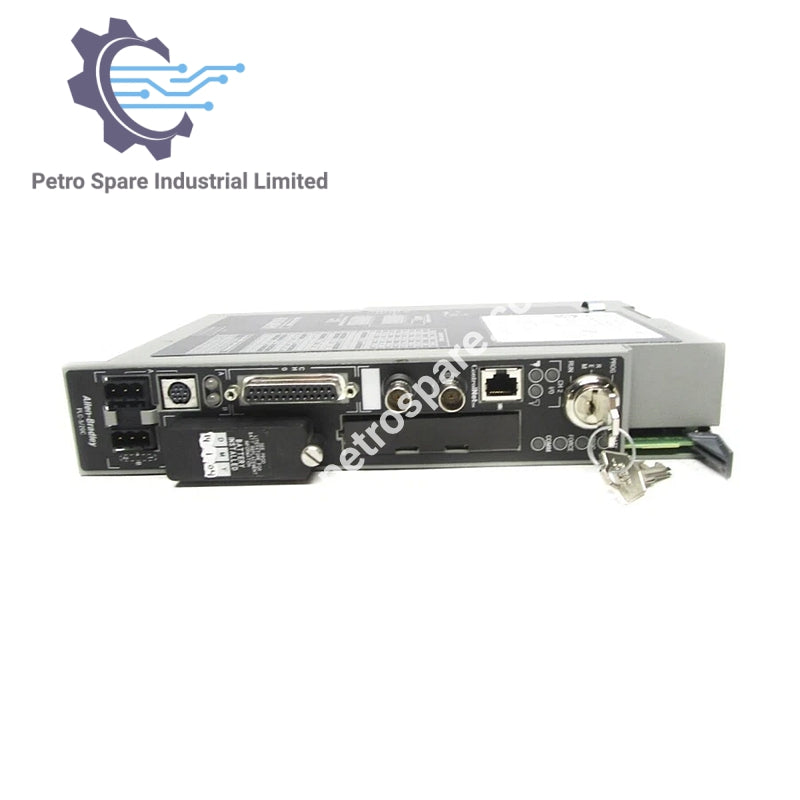

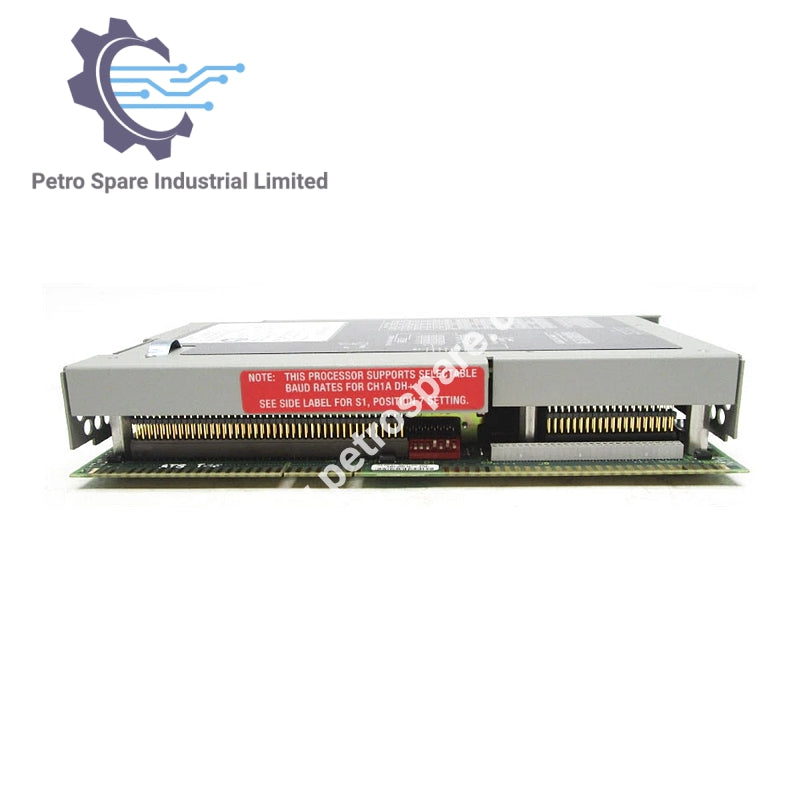

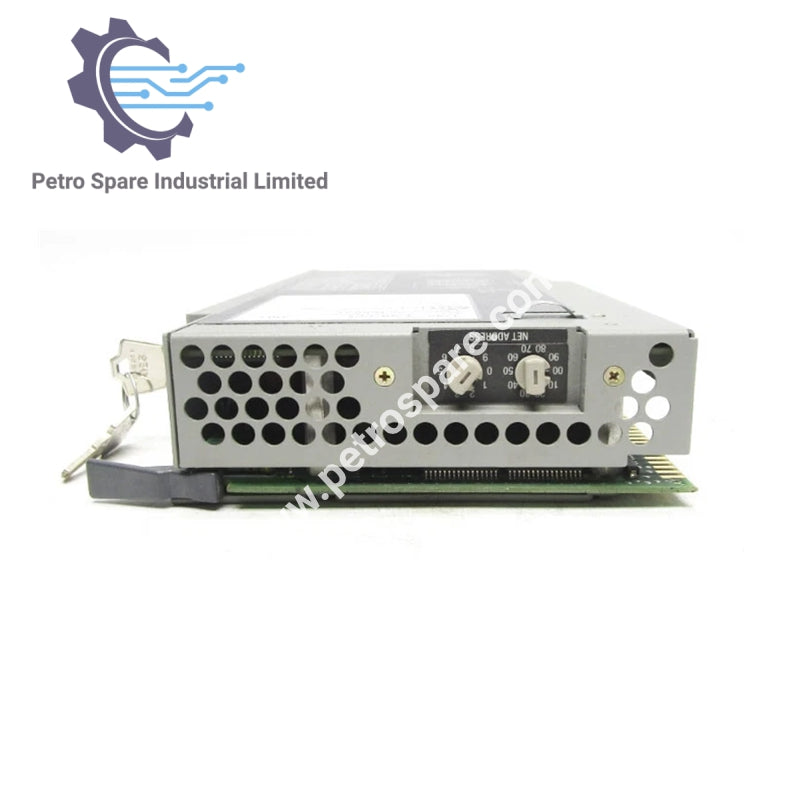

1785-L20C15

Обзор

Модуль процессора 1785-L20C15 с поддержкой ControlNet от Allen-Bradley, обеспечивающий высокоскоростное сканирование ввода/вывода и большую емкость памяти для систем автоматизации среднего и крупного масштаба.

Процессор и память

• Тип процессора: PLC-5/20C

• Максимальная пользовательская память: 16K слов

• Память с батарейным питанием: Да

• Поддержка резервного копирования EEPROM: Да (совместимо с 1785-ME16/-ME32/-ME64/-M100)

• Защищенная память: Не поддерживается

Вместимость ввода/вывода

• Максимальный общий ввод/вывод (принудительный): 512 (любой состав) или 384 входа + 384 выхода

• Максимальный общий ввод/вывод (непринудительный): 3200

• Максимальный аналоговый ввод/вывод (принудительный): 512

• Максимальный аналоговый ввод/вывод (непринудительный): 32 000

Производительность ввода/вывода

• Время сканирования ControlNet ввода/вывода: ~0.5 мс (в среднем)

• Время сканирования универсального удаленного ввода/вывода:
  • 10 мс при 57.6 кбит/с
  • 7 мс при 115.2 кбит/с
  • 3 мс при 230.4 кбит/с

Расширение и подключение

• Максимальное количество поддерживаемых шасси ввода/вывода: 77

• Универсальное удаленное шасси ввода/вывода: 12

• Расширенное локальное шасси ввода/вывода: 0

• Серийные порты: 1 (RS-232-C/422-A/423-A)

• Порт расширения сопроцессора: Поддерживается

---
