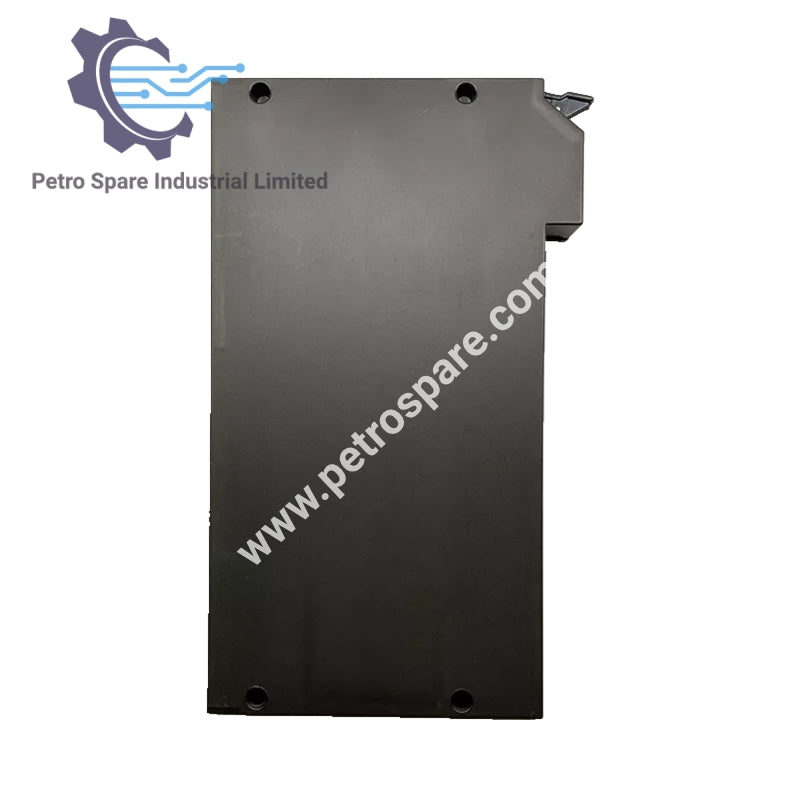

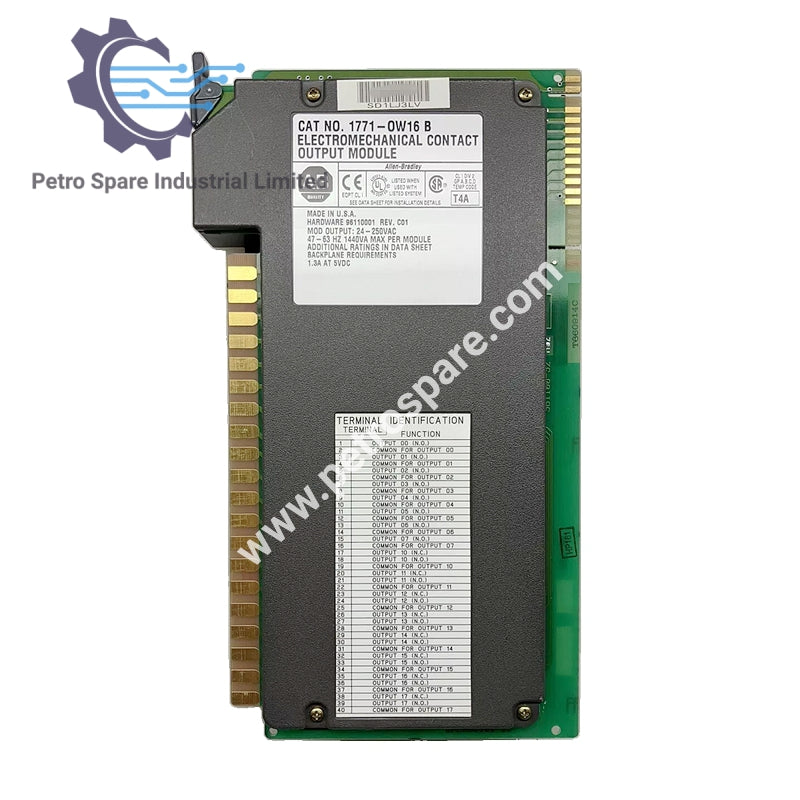

1771-OW16

Обзор

• Производитель: Rockwell Automation
• Бренд: Allen-Bradley
• Номер детали: 1771-OW16
• Тип модуля: Модуль цифрового контактного выхода
• Выходов на модуль: 16

Технические характеристики

• Расположение модуля: 1771-A1B по A4B
• Номинальное напряжение: 24-250В перем. тока (эфф.), 47-63Гц; 24-150В пост. тока
• Номинальная мощность (пост. ток): 80Вт на выход (макс.); 1280Вт на модуль (макс.)
• Номинальная мощность (перем. ток): 500 ВА на выход (макс.); 1440 ВА на модуль (макс.)
• Номинальный ток (перем. ток): 2А на выход при номинальной мощности, cos ≥ 0.4
• Номинальный ток (пост. ток): 2А на выход до 40В; 1А на выход при 50В на канал
• Максимальный импульсный ток:
  • Пост. ток: 2А максимум на выход (при номинальной мощности)

• Частота переключения: 1/3 Гц при максимальной нагрузке

Производительность

• Минимальная нагрузка контакта: 10мА
• Время срабатывания/отпускания: максимум 10мс; типично 5мс (1мс)
• Максимальное время дребезга: 4мс
• Ожидаемый срок службы электрических контактов: 300 тыс. операций при 25°C (cos = 1)

Энергопотребление и тепловыделение

• Потребляемая мощность:
  • Все реле выключены: 0.015Вт
  • Все реле включены: 6.55Вт
• Тепловыделение:
  • Все реле выключены: 0.05 БТЕ/ч
  • Все реле включены: 22.24 БТЕ/ч

Установка и проводка

• Ток шины: максимум 1.3А
• Максимальная длина кабеля: 1000 футов (304.8 м)
• Размер провода: максимум 14 AWG (2 мм²) многожильный
• Полевой проводной рычаг: Каталожный номер 1771-WN
• Крутящий момент винта проводного рычага: 7-9 дюйм-фунтов

Условия окружающей среды

• Рабочая температура: 0°C до 60°C (32°F до 140°F)
• Температура хранения: -40°C до 85°C (-40°F до 185°F)
• Относительная влажность: 5% до 95% (без конденсации)

Изоляционное напряжение

• 1500В перем. тока в течение 1 секунды, со стороны клиента к стороне системы
• 1500В перем. тока в течение 1 секунды, канал к каналу
• 4000В катушка к контакту (реле номинальное)

---
