1771-ID01

Обзор

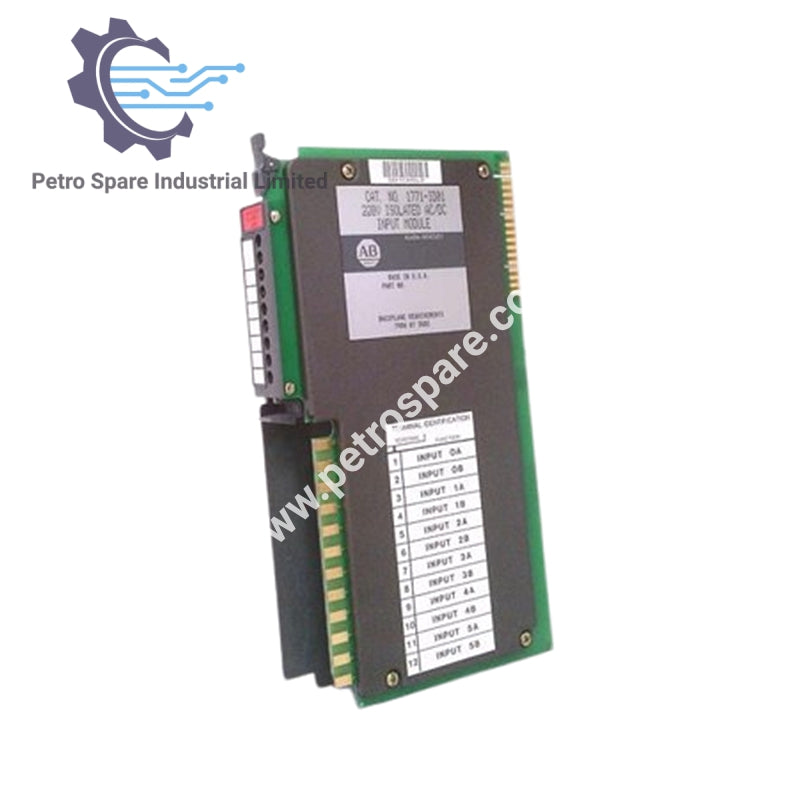

Allen-Bradley 1771-ID01 является изолированным модулем входа переменного/постоянного тока с 6 входными точками, предназначенным для применения при 220/240 В переменного или постоянного тока. Он обеспечивает надежную изоляцию и стабильную работу в системах PLC-5.

Общая информация

• Расположение модуля: шасси 1771 I/O

• Входы на модуль: 6

• Каталожный номер проводного рычага: 1771-WD

• Крутящий момент винта проводного рычага: 9 lb·in

Электрические характеристики

• Номинальное входное напряжение: 220/240 В переменного тока @ 47–63 Гц; 240 В постоянного тока

• Диапазон входного напряжения: 184–276 В переменного тока; 184–276 В постоянного тока

• Номинальный входной ток: 3,5 мА RMS @ 220 В переменного тока; 3,0 мА @ 220 В постоянного тока

• Входное сопротивление: 140 кОм

• Ток в выключенном состоянии (макс.): переменный ток 0,7 мА; постоянный ток 1,0 мА

• Напряжение в выключенном состоянии (макс.): 102,09 В переменного тока; 144,4 В постоянного тока

Временные характеристики

• Задержка входного сигнала (переменный ток): 20 ±10 мс (включение/выключение)

• Задержка входного сигнала (постоянный ток): 10 ±4 мс (включение), 20 ±9 мс (выключение)

Питание и рассеяние

• Ток шины: 74 мА

• Рассеяние мощности: 2,4 Вт (макс.), 0,4 Вт (мин.)

• Тепловое рассеяние: 8,2 BTU/ч (макс.), 1,4 BTU/ч (мин.)

Изоляция

• Оптоэлектрическая изоляция: 1500 В переменного тока RMS

Условия окружающей среды

• Рабочая температура: от 0 до 60°C (от 32 до 140°F)

• Температура хранения: от -40 до 85°C (от -40 до 185°F)

• Относительная влажность: 5–95%, без конденсации

Проводка и установка

• Размер проводника: максимум 14 AWG многожильный

• Изоляция: максимум 3/64 дюйма

• Позиции ключа: между 4–6, 14–16, 28–30

---
