1769-IF4FXOF2F

Обзор

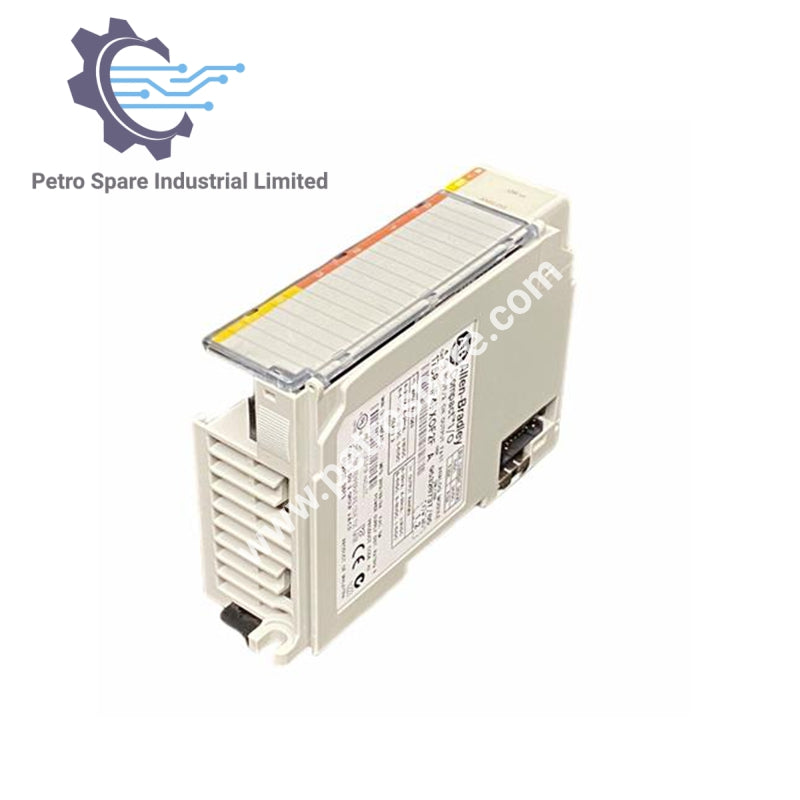

Комбинированный модуль быстрого ввода-вывода аналоговых сигналов Allen-Bradley 1769-IF4FXOF2F предназначен для промышленных автоматизированных систем, обеспечивая надежный аналоговый ввод и вывод.

Электрические характеристики

• Потребляемый ток при 5.1В: 220 мА

• Потребляемый ток при 24В: 120 мА

• Максимальное тепловыделение: 3.39 Вт

Физические размеры

• Размеры (ВxШxГ): 118 x 35 x 87 мм (4.65 x 1.38 x 3.43 дюйма)

• Высота с монтажными выступами: 138 мм (5,43 дюйма)

• Вес, приблизительно: 290 г (0,64 фунта)

• Ширина слота: 1

• Расположение модуля: на DIN-рейке или монтаж на панель

Совместимость источника питания

• Источник питания: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4

• Рейтинг расстояния питания: 8 модулей

Детали подключения

• Крутящий момент клеммного винта: 0,68 Н•м (6 фунт•дюйм)

• Крутящий момент удерживающего винта: 0,46 Н•м (4,1 фунт•дюйм)

• Размер провода (одножильный): 22 до 14 AWG

• Размер провода (многожильный): 22 до 16 AWG

• Тип провода: Cu-90 °C (194 °F)

Запасные части

• Запасной клеммный блок: 1769-RTBN18 (1 в комплекте)

• Запасная этикетка двери: серия 1769-RL2 B (2 в комплекте)

• Запасная дверь: 1769-RD (2 в комплекте)

Данные и конфигурация

• Входные слова: 10

• Выходные слова: 4

• Конфигурационные слова: 42

Степень защиты корпуса

• Класс защиты корпуса: Отсутствует (открытый тип)

---
