1756-TBCH

Обзор

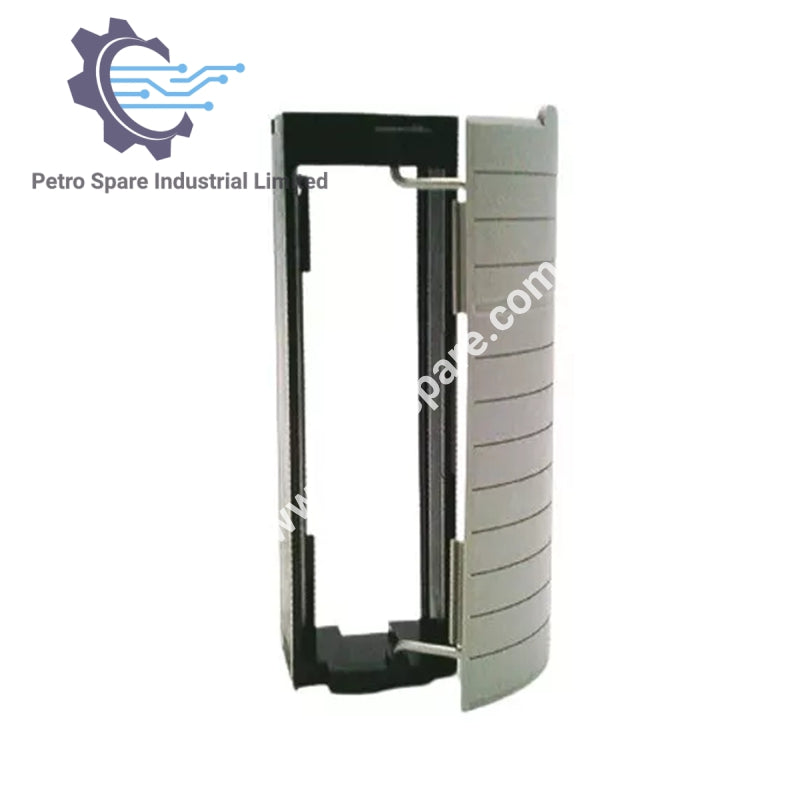

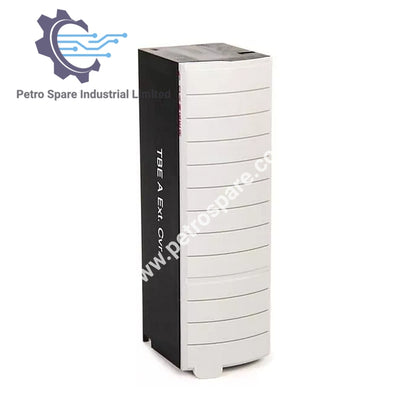

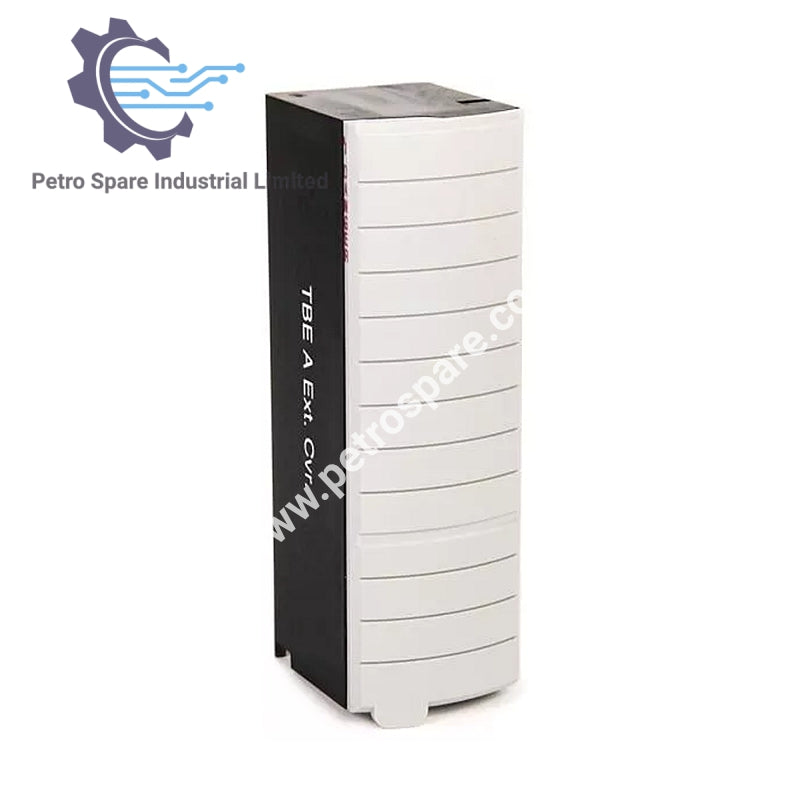

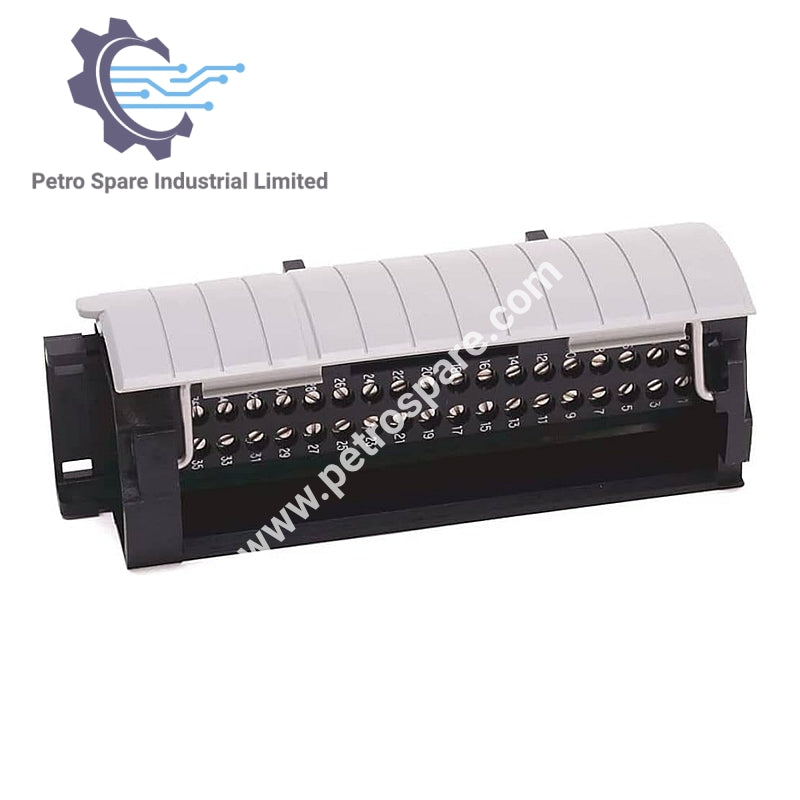

Модульный 1756-TBCH представляет собой съемный клеммный блок на 36 контактов, используемый для модульной проводки в модулях ввода-вывода ControlLogix.

Основные характеристики

• Тип зажима: винтовой зажим

• Контакты: 36-контактное соединение

• Крутящий момент винта: 0,5 Нм (4,4 фунт/дюйм)

• Подключение провода: 0,33 до 2,1 мм² (22-14 AWG) для одиночного провода, 0,33 до 1,3 мм² (22-16 AWG) для двойного провода

• Тип провода: твердый или многожильный

• Максимальная изоляция провода: 90°C (194°F), 1,2 мм (3/64 дюйма)

• Рекомендуемый инструмент: отвертка

Размеры и вес

• Размеры: 5,51 x 4,41 x 5,71 дюйма (140 x 112 x 145 мм)

• Вес: 0,3 фунта (0,1 кг)

Электропитание и ток

• Ток шины (5В): 1200 миллиампер

• Ток шины (24В): 2,5 миллиампера

• Максимальная рассеиваемая мощность: 6,19 Ватт

Условия эксплуатации

• Рабочая температура: 32-140°F (0-60°C)

• Ширина отвертки: 3,2 мм (1/8 дюйма)

• Корпус: отсутствует

---
