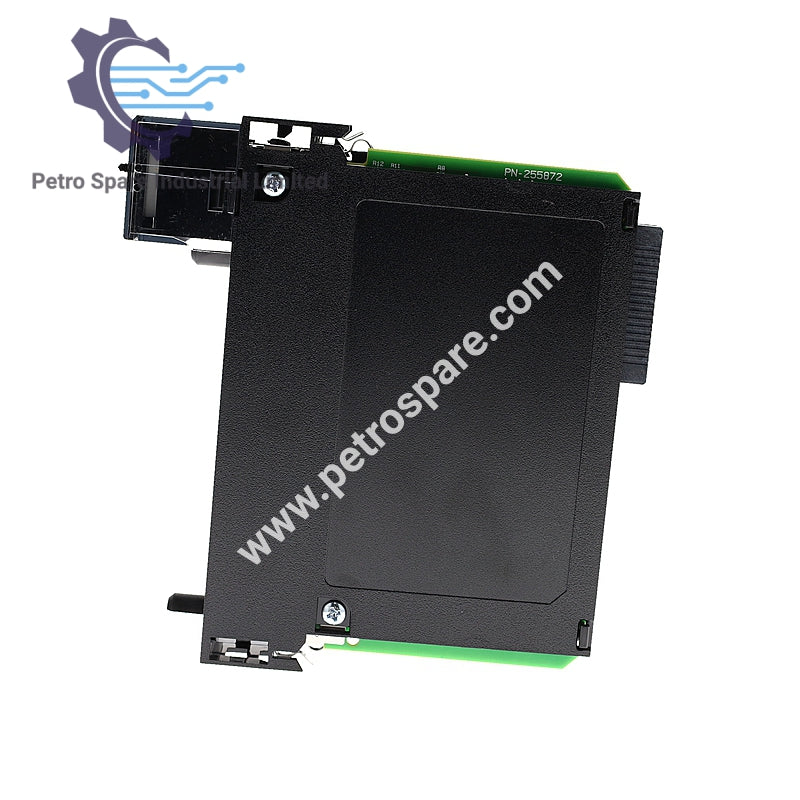

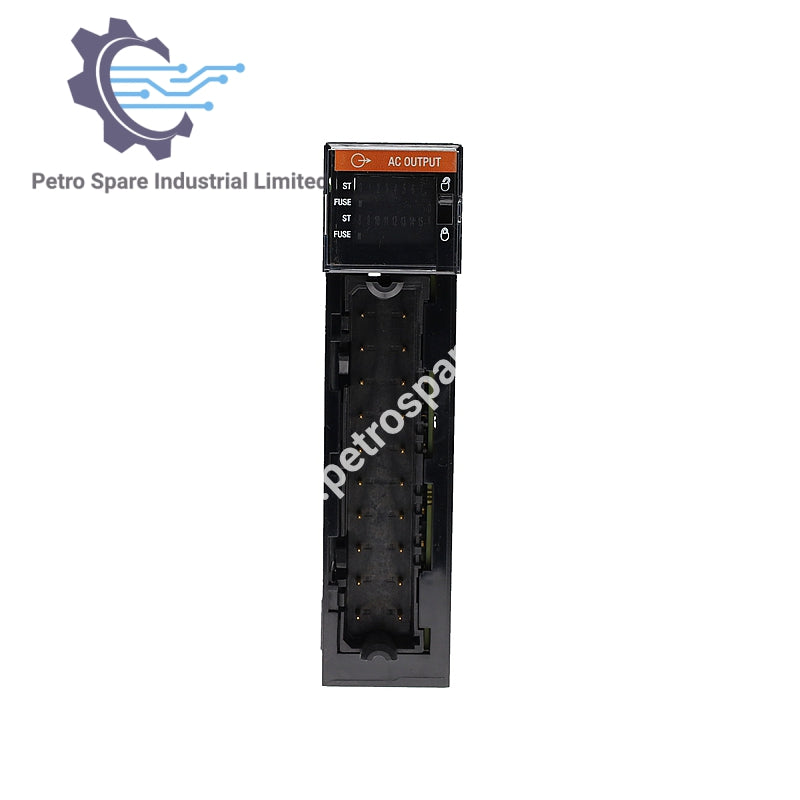

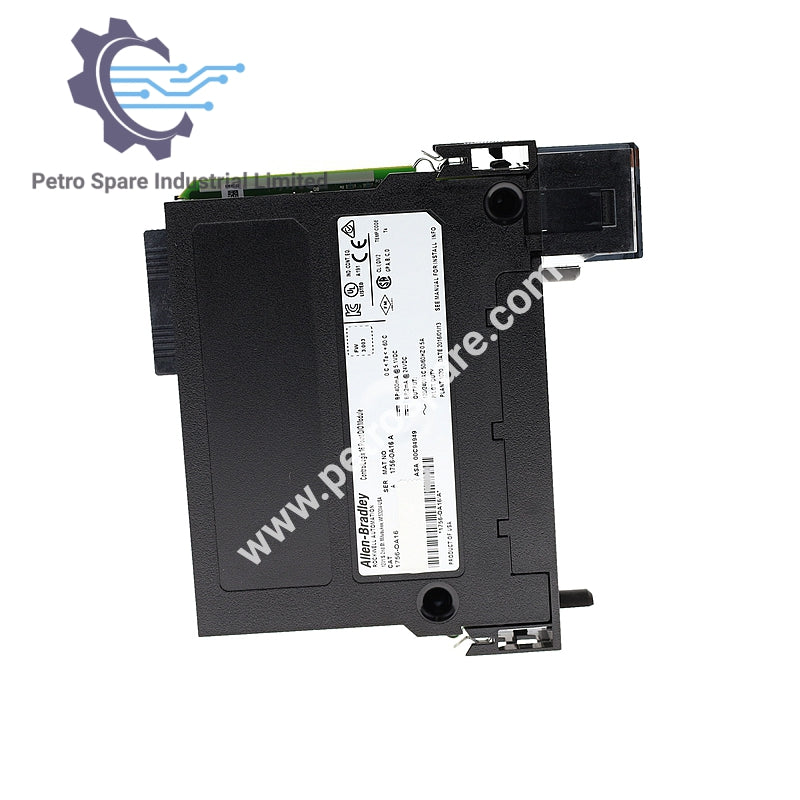

1756-OA16

Обзор продукта

• Модель: 1756-OA16

• Бренд: Allen-Bradley

• Тип: Модуль выходов переменного тока ControlLogix

• Функция: Обеспечивает 16 плавких выходных каналов переменного тока для приложений 120/240 В

Характеристики выхода

• Выходы: 16 точек, плавкие на группу (8 точек/группа)

• Категория напряжения: 120/240 В переменного тока, 50/60 Гц

• Рабочий диапазон: 74–265 В переменного тока, 47–63 Гц

• Ток на точку (макс): 0.5 А при 60°C

• Ток на группу (макс): 2 А при 60°C

• Ток на модуль (макс): 4 А при 60°C

• Минимальный ток нагрузки: 10 мА на точку

• Номинал пилотного тока: 0.5 А

• Падение напряжения в включенном состоянии: 1.5 В при 0.5 А, 5.7 В при <50 мА

• Ток утечки в выключенном состоянии: 3 мА на точку

Временные характеристики

• Задержка выхода (выкл → вкл): 9.3 мс при 60 Гц, 11 мс при 50 Гц

• Задержка выхода (вкл → выкл): 9.3 мс при 60 Гц, 11 мс при 50 Гц

Питание и диагностика

• Потребляемый ток при 5.1 В DC: 400 мА

• Потребляемый ток при 24 В DC: 2 мА

• Общая мощность шины: 2.1 Вт

• Максимальное тепловыделение: 6.5 Вт при 60°C

• Тепловое рассеяние: 22.17 БТЕ/ч

• Диагностика: Индикатор перегоревшего предохранителя на группу

Импульсная способность

• На точку: 5 А в течение 43 мс, повторяемо каждые 2 с при 60°C

• На группу: 15 А в течение 43 мс, повторяемо каждые 2 с при 60°C

• Коммутирующее напряжение: 4 В/мкс для нагрузок >50 мА, 0.2 В/мкс для нагрузок <50 мА

---
