1746SC-CTR8

Обзор

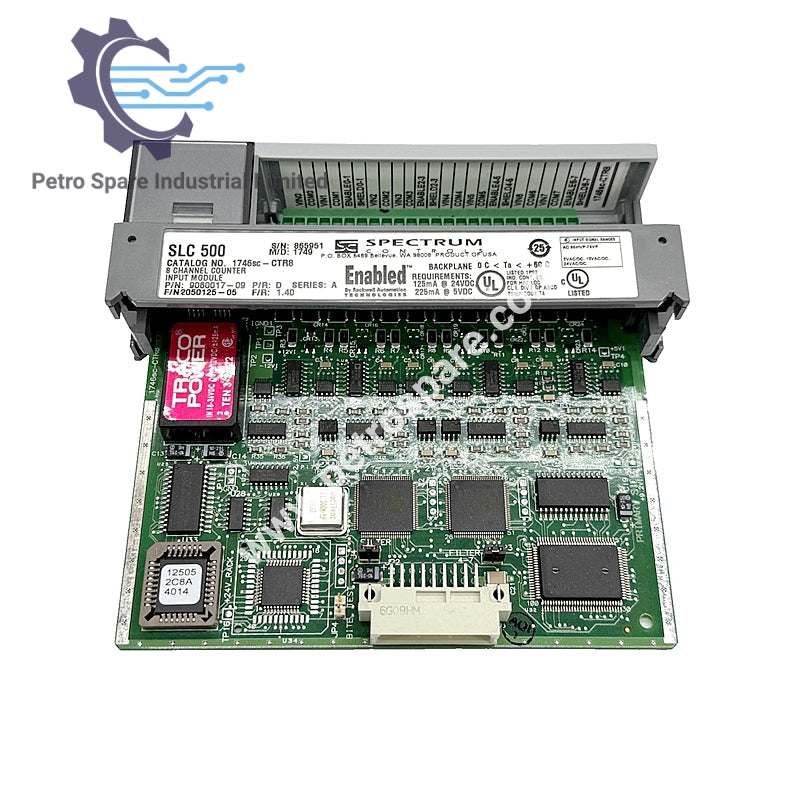

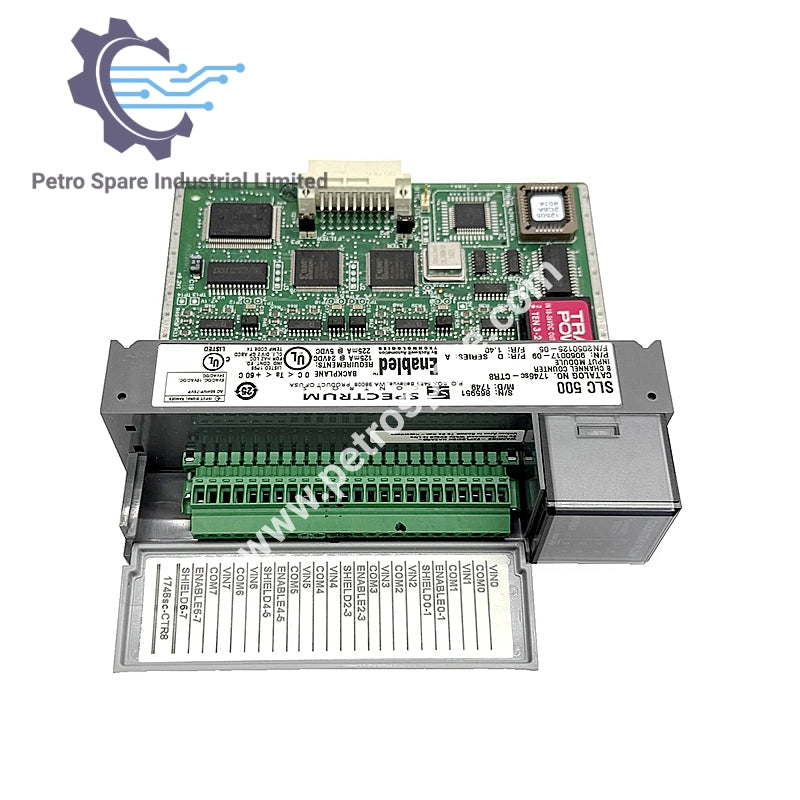

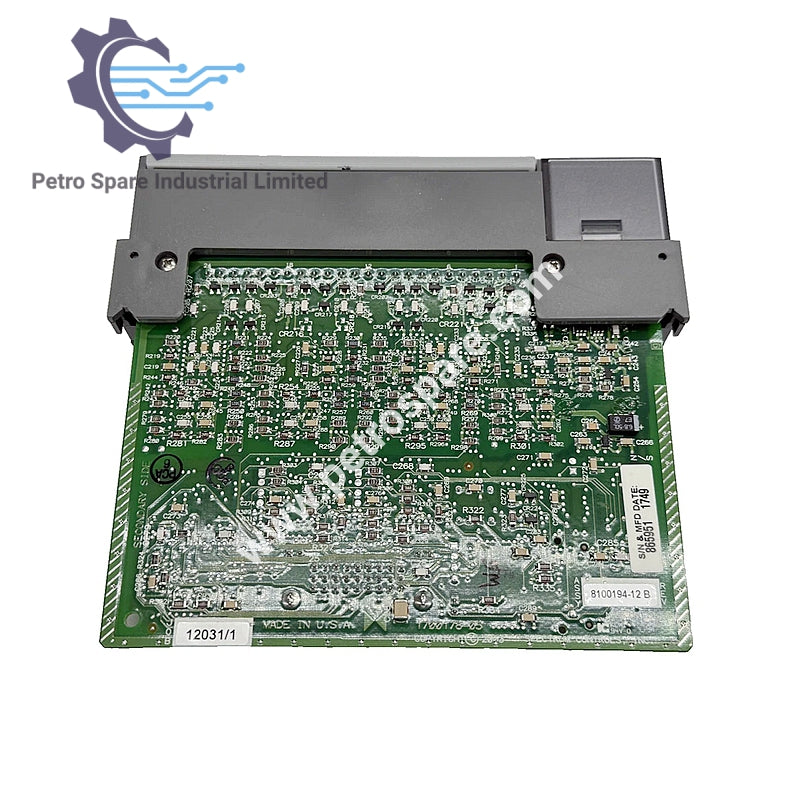

1746SC-CTR8 является модулем ввода счетчика с 8 дискретными каналами и 16 точками 24 В для Allen-Bradley SLC 500.

Технические характеристики счетчика

• Скорость счетчика (входы AC/DC): 0 Гц – 50 кГц

• Частота входного сигнала: 1 Гц – 50 кГц

• Минимальное время импульса (режим DC, внешнее включение/отключение): 8 мкс

• Время настройки включения/отключения: 20 мкс

• Время обновления канала: 6 мс на канал (режим счетчика и частоты)

• Диапазон значений счетчика: Низкий ±32 К, Высокий ±8 М

• Точность: ±1 отсчет (режим счетчика), ±1% при 50 кГц; 0.0002% при 1 Гц (Voltage INI4VI)

Электрические характеристики

• Изоляционное напряжение: 1000 В DC (от полевого кабеля до задней панели)

• Входное сопротивление: 25 кОм

• Входное напряжение счетчика: Программируемое 5 В DC, 12 В DC, 24 В DC, 0–75 В AC

• Максимальный ток задней панели: 225 мА при 5 В, 125 мА при 24 В

Условия эксплуатации

• Рабочая температура: 0 °C – 60 °C

• Температура хранения: -40 °C – 85 °C

• Относительная влажность: 5% – 95% (без конденсации)

---
