1606-XLSRED

Обзор

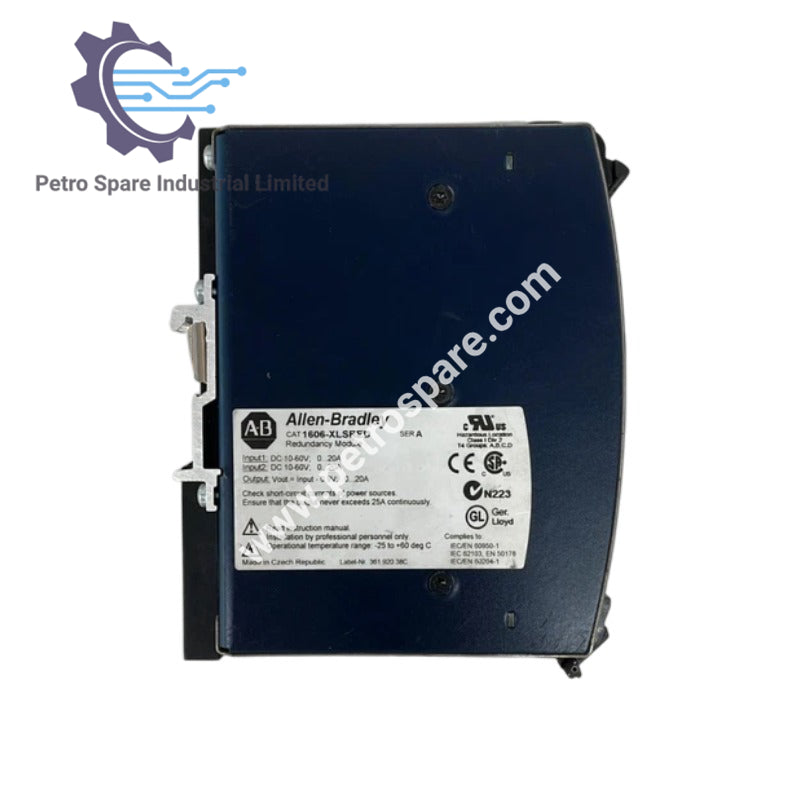

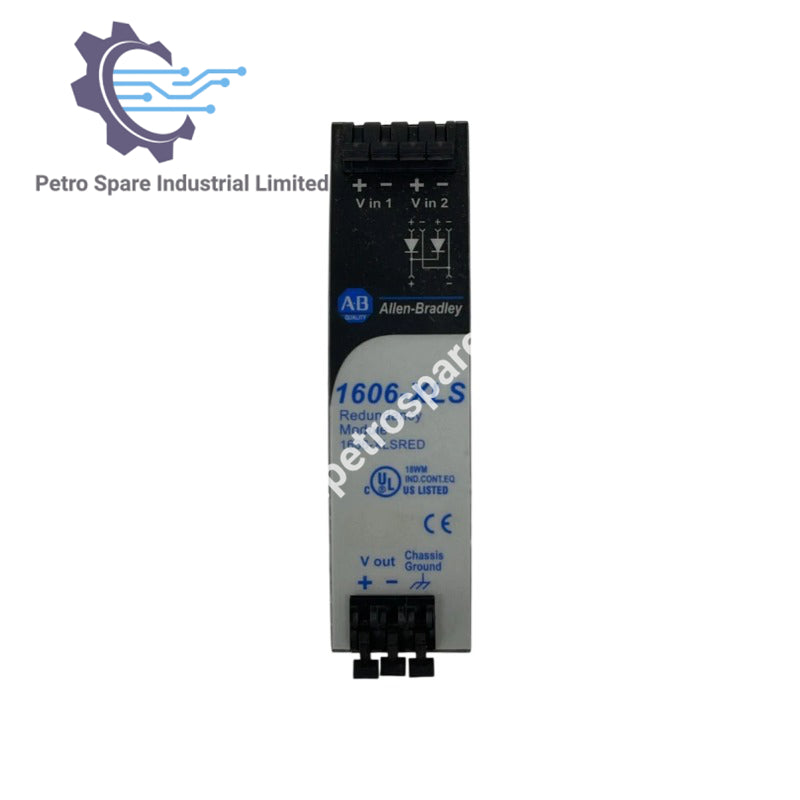

Модуль резервирования Allen‑Bradley 1606-XLSRED предназначен для резервного питания в критически важных промышленных приложениях.

Технические характеристики входного напряжения

• Входное напряжение постоянного тока 12-48 В ±25% (без ограничений).
• Входное напряжение постоянного тока 12-120 В ±25% (с ограничениями).
• Диапазон входного напряжения без ограничений: 9-60 В постоянного тока.
• Диапазон входного напряжения с ограничениями: 9-150 В постоянного тока.

Номинальные значения входного тока

• 2x 0-10A непрерывно.
• 2x 0-16A в течение 5 секунд.

Номинальные значения выходного тока

• 0-20A непрерывно.
• 20-32A в течение 5 секунд.
• 25A при постоянной перегрузке/коротком замыкании.

Падение напряжения от входа к выходу (типичное)

• 0,78 В при входе: 2x5A.
• 0,85 В при входе: 1x10A.
• 0,85 В при входе: 2x10A.

Потери мощности (типичные)

• 0 Вт при отсутствии нагрузки.
• 7,8 Вт при входе: 2x5A.
• 8,5 Вт при входе: 1x10A.
• 17 Вт при входе: 2x10A.

Диапазон температур

• Рабочая температура: от -40°C до +70°C.
• Снижение нагрузки: 0,5A/°C от +60°C до +70°C.

Размеры

• 32 x 124 x 102 мм (Ш x В x Г).

---
