3BSE008544R1

Обзор

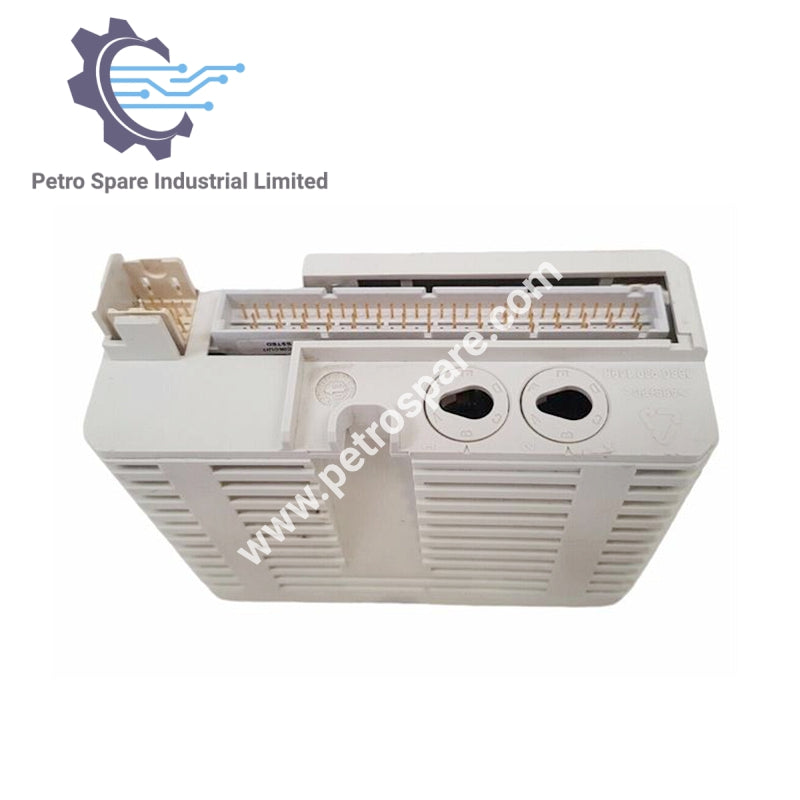

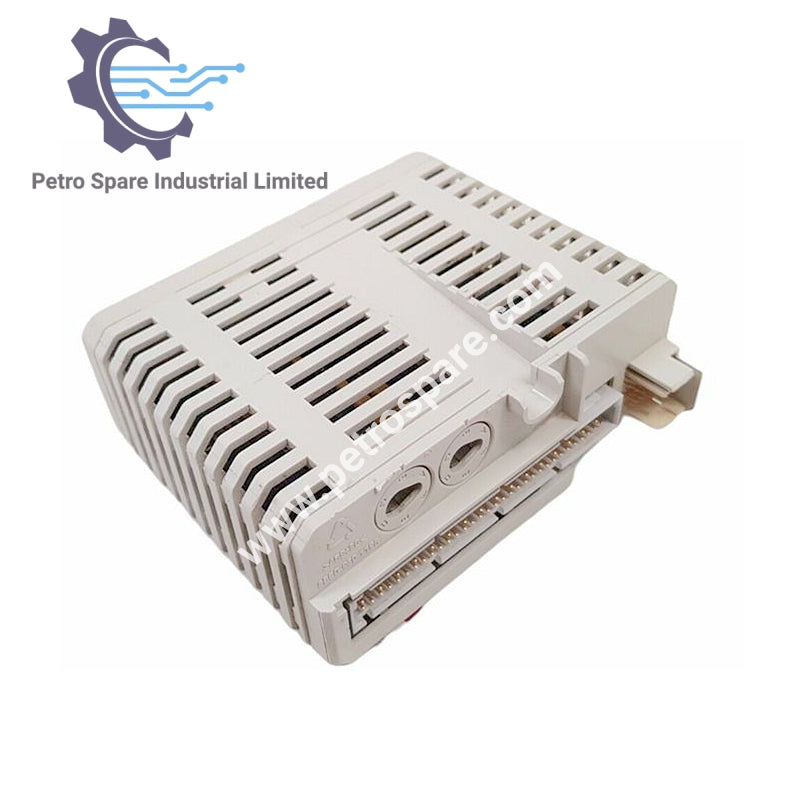

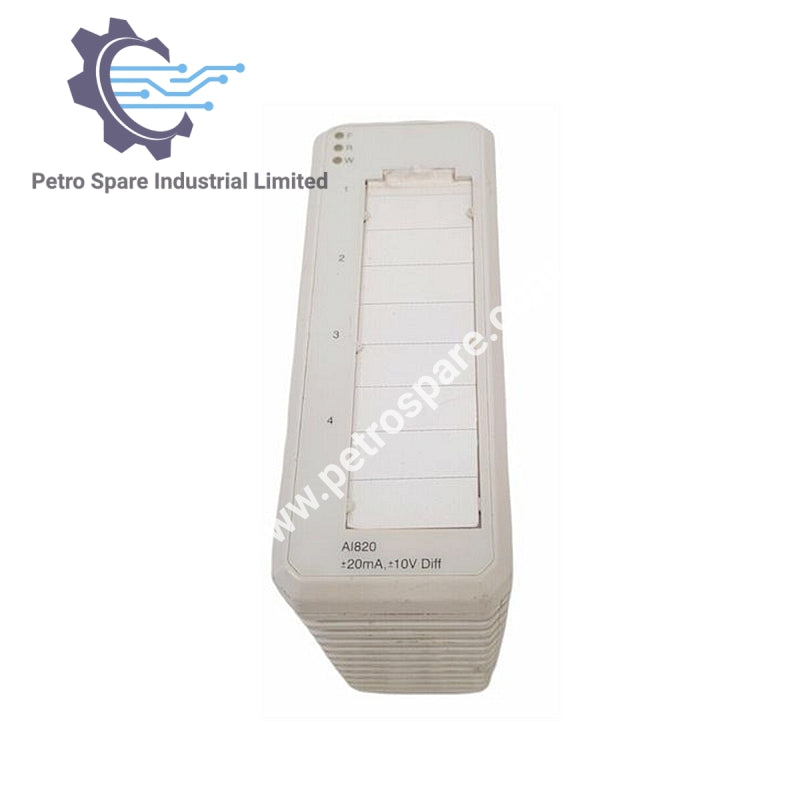

ABB AI820 (3BSE008544R1) — это 4-канальный модуль аналогового входа из серии S800, оснащённый индивидуально гальванически изолированными входными каналами и поддерживающий несколько типов аналоговых сигналов для точных измерений.

Характеристики входа

• Диапазоны входа: ±20 мА, 0(4)–20 мА, ±10 В, ±5 В, 0(1)–5 В (дифференциальный)

• Напряжение в режиме общего сигнала: 50 В

• Сопротивление входа (ток): 250 Ом

• Разрешающая способность: 14 бит с учётом знака

Детали каналов

• Количество входных каналов: 4

• Количество выходных каналов: 0

• Тип канала: Аналоговый вход (AI)

• Изоляция: Индивидуально гальванически изолирован для каждого канала

Механические размеры

• Длина: 102 мм

• Высота: 119 мм

• Ширина: 45 мм

• Вес: 0.3 кг

Совместимость с терминальными блоками

• Совместим с: терминальными блоками TU810, TU812, TU814, TU830, TU833

Соответствие и экологические характеристики

• Статус RoHS: Соответствует директиве ЕС 2011/65/EU

• Категория WEEE: 5 (Малое оборудование, ни одна внешняя размерность не превышает 50 см)

• Батареи: Отсутствуют

---
