ADV161-P00

Обзор

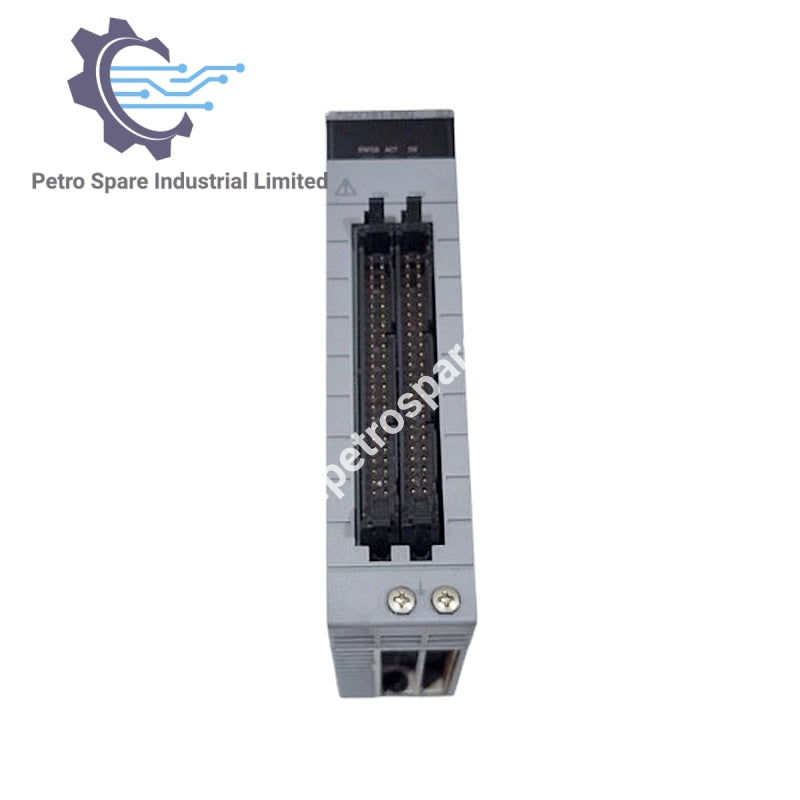

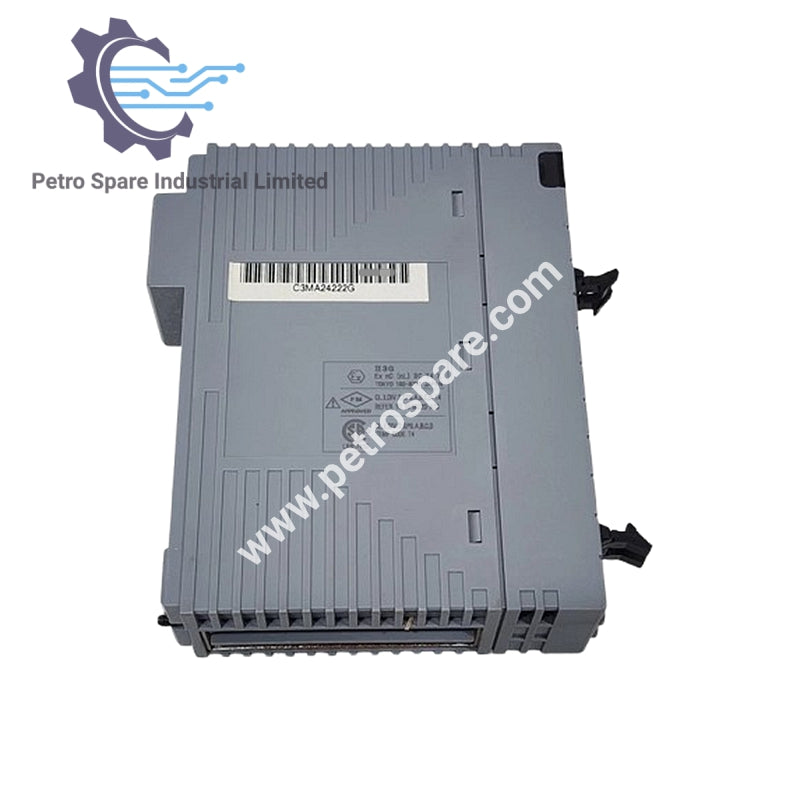

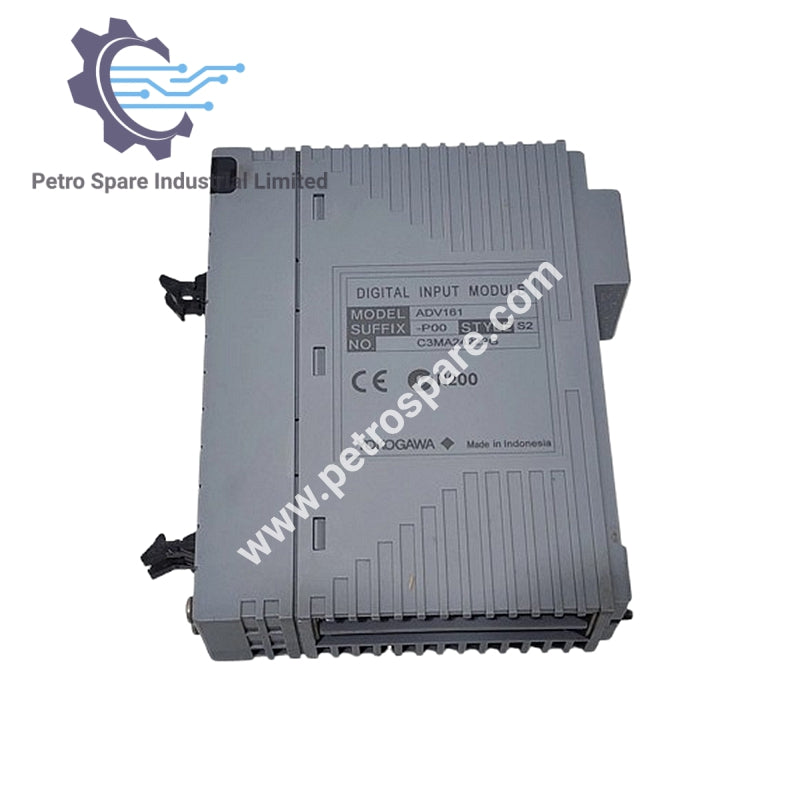

ADV161-P00 является 64-канальным цифровым входным модулем Yokogawa, предназначенным для мониторинга состояния и входов кнопок.

Технические характеристики входа

• Количество входных каналов: 64

• Номинальное входное напряжение: 24 В постоянного тока (исток/сток)

• Напряжение включения входа: 20 до 26,4 В постоянного тока

• Напряжение выключения входа: 5,0 В постоянного тока или меньше

• Входной ток: 2,5 мА ±20% на канал

• Максимально допустимое входное напряжение: 30,0 В постоянного тока

Электрическая изоляция

• Выдерживаемое напряжение: Между входным сигналом и системой: 2 кВ переменного тока, 1 минута

• Между общими проводами: 500 В переменного тока, 1 минута, общий для каждых 16 каналов

Функциональность

• Обнаружение входа состояния

• Подсчет фронтов кнопки

• Поддержка SOE входа

Производительность

• Время отклика входа: 8 мс или меньше (вход состояния)

• Минимальное время обнаружения включения: 20 мс (вход кнопки)

• Максимальный цикл ВКЛ/ВЫКЛ: 25 Гц (вход кнопки)

Питание и размеры

• Максимальное потребление тока: 550 мА (5 В постоянного тока)

• Вес: Прибл. 0,30 кг

---
