1SAP224200R0001

Обзор продукта

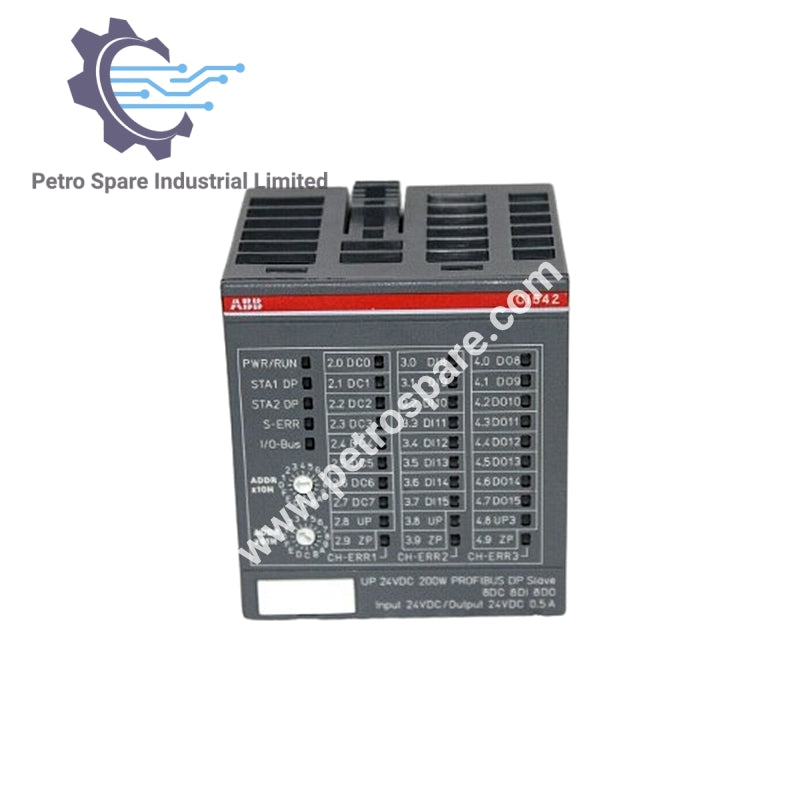

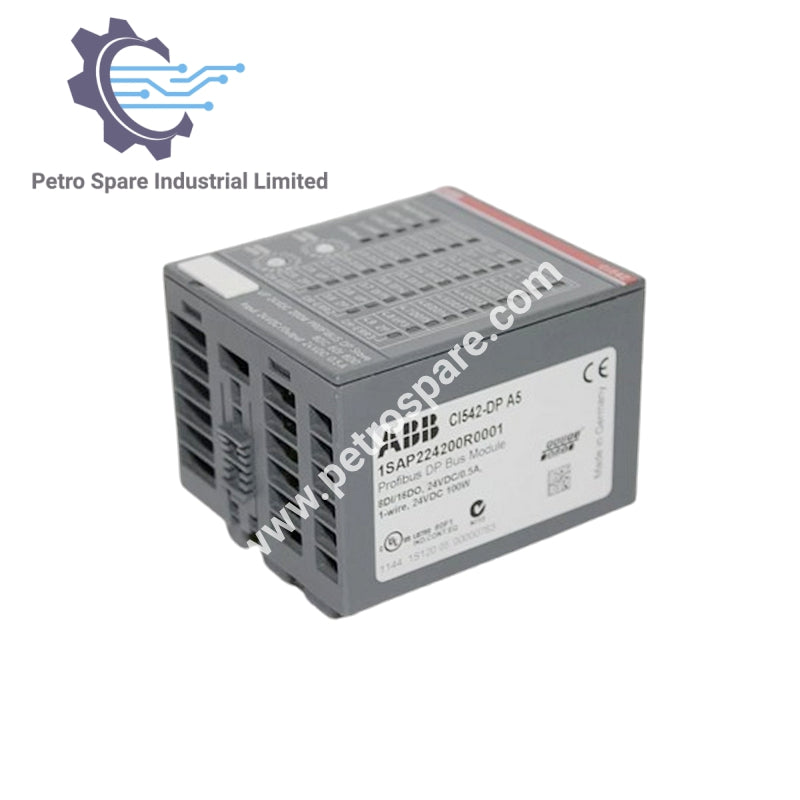

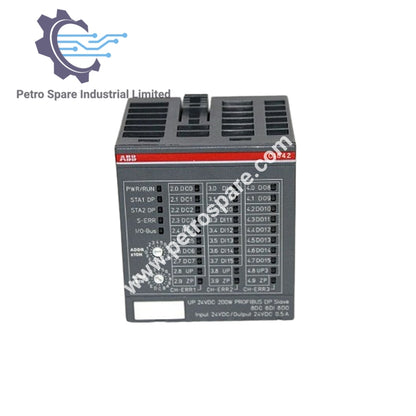

CI542-DP 1SAP224200R0001 является интерфейсным модулем ABB S500 PROFIBUS slave с 8 цифровыми входами, 8 цифровыми выходами и 8 настраиваемыми каналами DI/DO для систем управления 24VDC.

Общая информация

• Название продукта: CI542-DP

• ID продукта: 1SAP224200R0001

• Обозначение типа: CI542-DP

Конфигурация ввода/вывода

• Цифровые входы: 8 × 24 VDC

• Цифровые выходы: 8 × 24 VDC, 0.5 A

• Настраиваемые DI/DO: 8 × 24 VDC, 0.5 A

• Время задержки: 0.1–32 мс

Электрические характеристики

• Тип входного напряжения: DC

• Диапазон входного напряжения: 20.4–28.8 VDC

• Номинальное входное напряжение: 24 VDC

• Входной ток: 5 мА

• Тип выхода: Транзистор

• Максимальное выходное напряжение: 28.8 VDC

• Максимальный выходной ток: 0.5 A

• Уровень защиты: IP20

Интерфейс и связь

• Поддержка PROFIBUS: Да

• Интерфейс RS-485: 1

• Другие интерфейсы: Нет

Размеры

• Ширина: 67.5 мм

• Высота: 76 мм

• Глубина: 62 мм

• Вес: 0.13 кг

---
