1SAP220700R0001

Описание

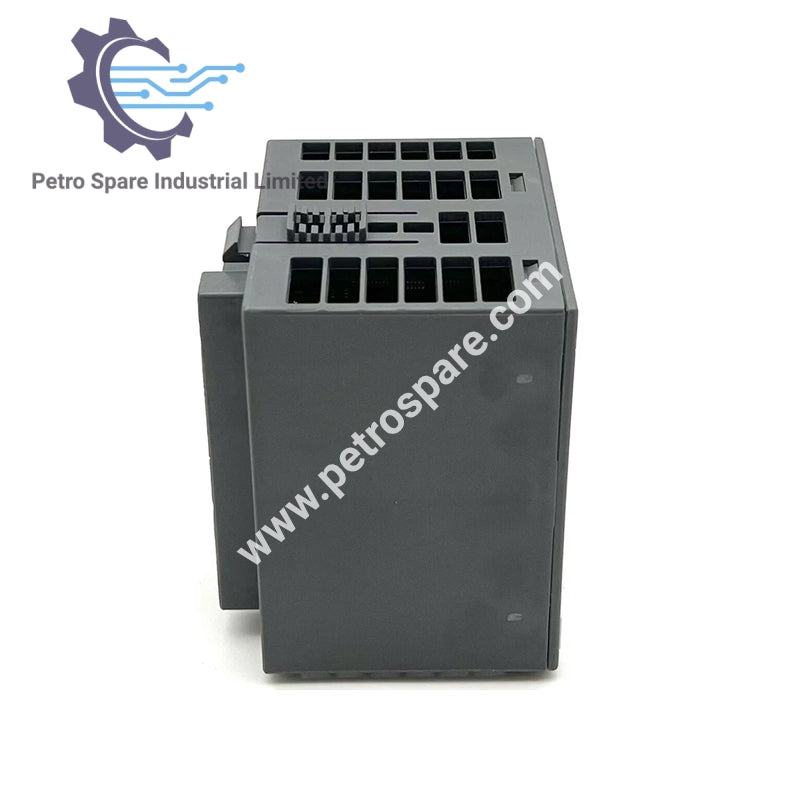

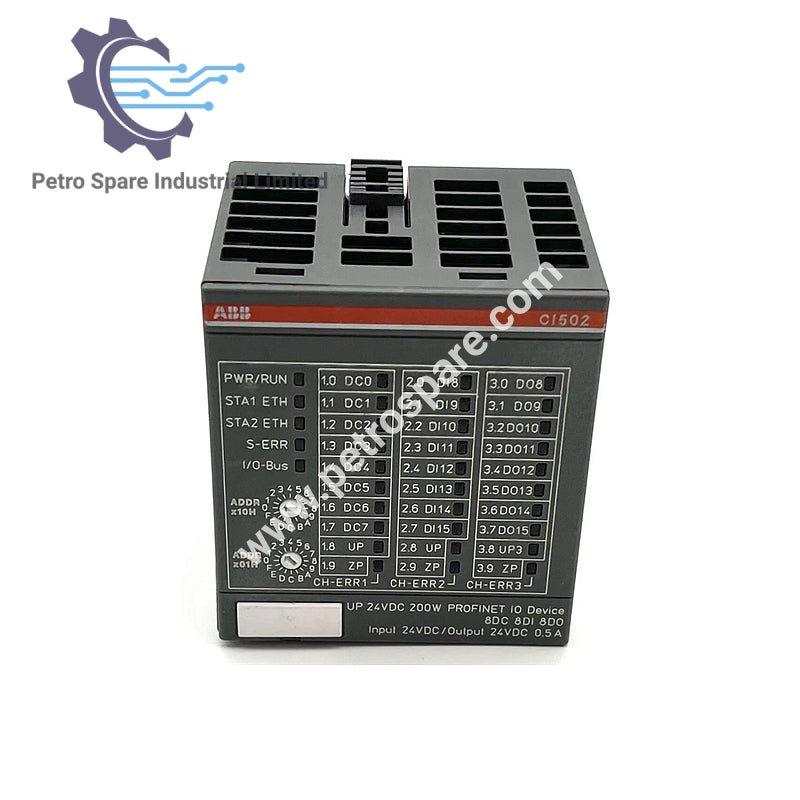

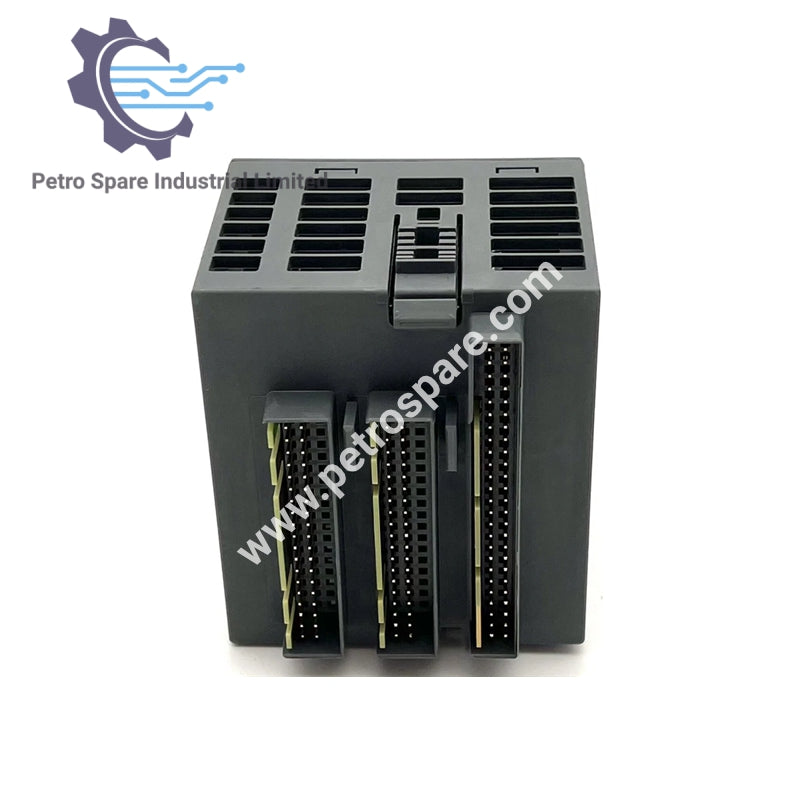

CI502 1SAP220700R0001 является модулем интерфейса связи PROFINET с 8 цифровыми входами, 8 цифровыми выходами и 8 настраиваемыми входами/выходами, предназначенным для работы от 24 В постоянного тока с встроенной защитой и светодиодными индикаторами.

Общая информация

• Название продукта: CI502

• Идентификатор продукта: 1SAP220700R0001

• Тип продукта: модуль интерфейса связи PROFINET

• Фаза жизненного цикла продукта: активна

Конфигурация ввода/вывода

• Цифровые входы: 8

• Цифровые Выходы: 8

• Настраиваемые цифровые входы/выходы: 8

• Длина входных данных: 12 байт

• Длина выходных данных: 20 байт

Электрические данные

• Номинальное напряжение (UP/UP3): 24 В постоянного тока

• Максимальная нагрузка на клемму: 10 А

• Номинальный предохранитель защиты: 10 А быстрый

• Защита от обратного напряжения: да

• Потребляемый ток через UP: 0,15 А

• Потребляемый ток через UP3: 0,06 А + макс. 0,5 А на выход

• Тепловыделение: макс. 6 Вт

• Опорный потенциал: 0 В (ZP)

Интерфейсы и настройки

• Гальваническая развязка: интерфейс Ethernet изолирован от остальной части модуля

• Настройка ID устройства ввода/вывода: 2 поворотных переключателя на передней панели

Клеммы подключения

• +24 В (UP): клеммы 1.8 и 2.8

• +24 В (UP3): клемма 3.8

• 0 В (ZP): клеммы 1.9, 2.9, 3.9

Индикаторы

• Светодиоды состояния и ошибок: всего 34

Размеры

• Вес: примерно 125 г (без конечного блока)

---
