AAM51

Обзор

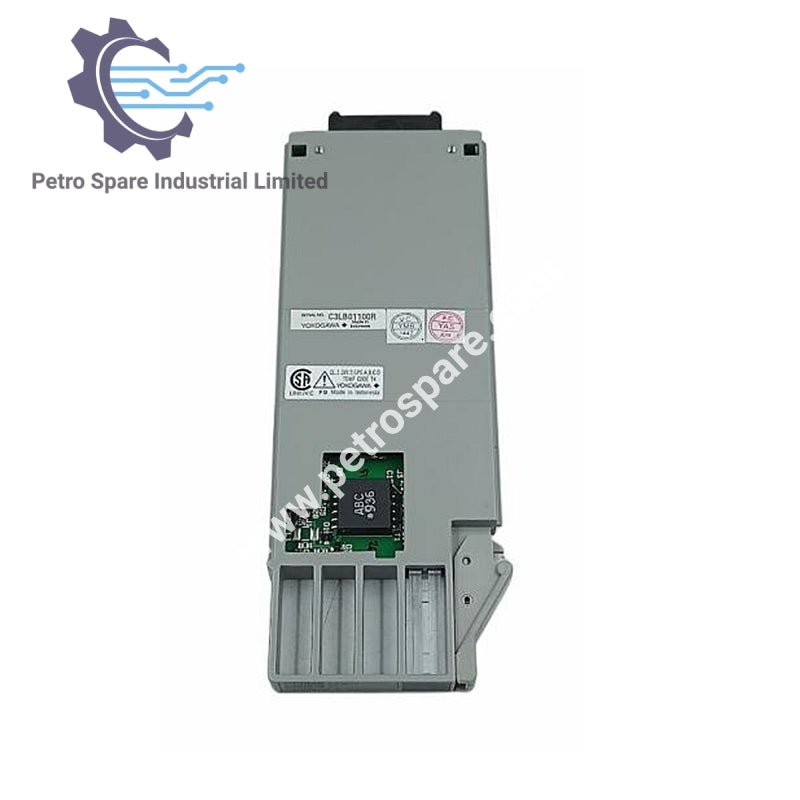

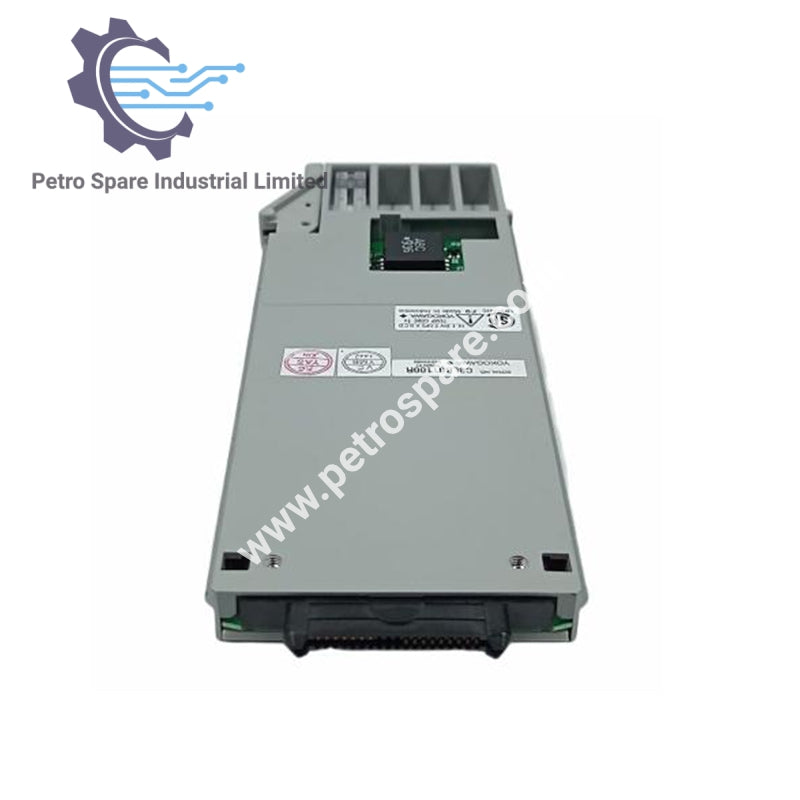

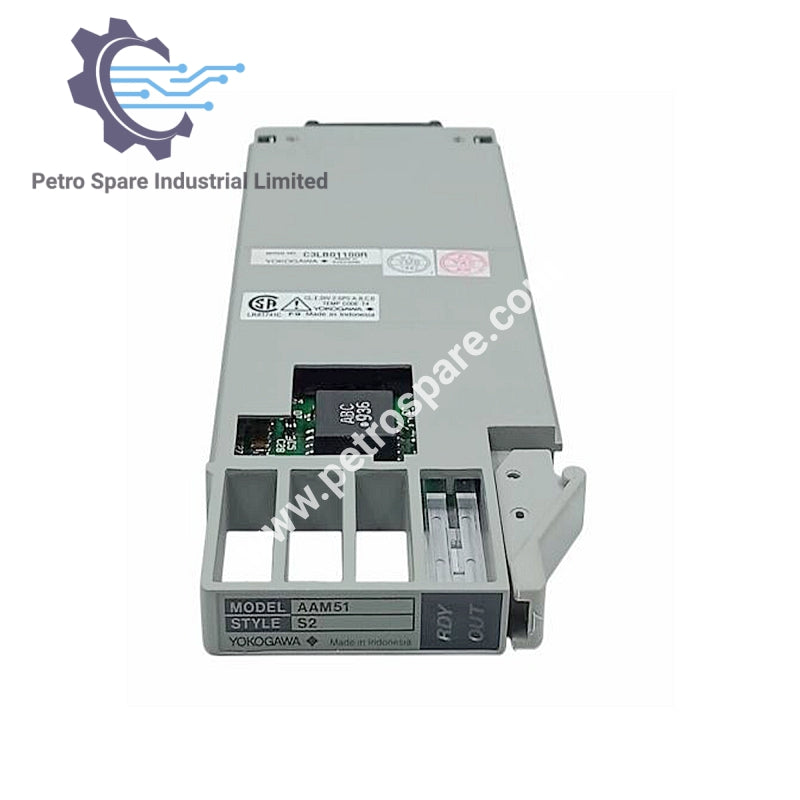

AAM51 — это модуль выхода тока/напряжения Yokogawa, поддерживающий сигналы 0–10 В постоянного тока и 4–20 мА постоянного тока.

Выходные сигналы

• Напряжение: 0–10 В пост. тока, Диапазон: -0.3–10.3 В пост. тока

• Ток: 4–20 мА пост. тока, Диапазон: 1.0–21.5 мА пост. тока

• Выходное сопротивление: Напряжение ≤1 Ом, Ток ≥500 кОм

• Допустимая нагрузка: Напряжение ≥10 кОм, Ток 0–750 Ом

• Пределы напряжения/тока: Напряжение ≤25.5 В пост. тока, Ток ≤60 мА пост. тока

• Обнаружение разрыва цепи: Ток ≤0.65 мА

Точность & Стабильность

• Точность напряжения: ±12 мВ

• Точность тока: ±48 мкА

• Дрейф температуры: Напряжение ±4 мВ / ±0.15%, Ток ±32 мкА на 10 °C

• Влияние нагрузки: Напряжение ±4 мВ (2 кОм), Ток ±16 мкА (0–75 Ом)

• Обновление данных: 20 мс

• Время отклика: 150 мс

Питание & Установка

• Потребление: ≤300 мА (5 В пост. тока)

• Изоляция: Между системами

• Прочность изоляции: 1500 В перем. тока / 1 мин

• Крепление: Гнездо модуля ввода/вывода

• Подключение: Винты M4 к клеммам

• Конфигурация: Устанавливается через программное обеспечение

---
